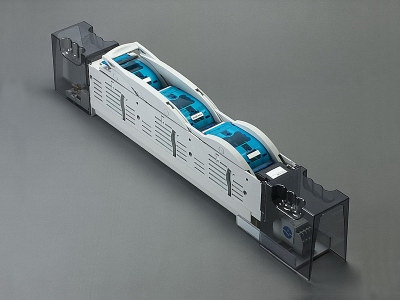

réglette sectionneur à fusible 630 A (33289)

The picture may show a similar product.

Description

Référence 33289 000

réglette sectionneur à fusible 630 A

vis M12, avec surveillance fusible

taille 3

Plus disponible

Avantages produit

Self-closing inspection holes are available in the cover.
Strips are equipped with arc chambers.
Cover can be locked in closed condition.

Electronic fuse monitoring:
operating current principle, optionally with latching properties (latches without bridge X1-X2)
device display:
green LED = intact fuses
red LED = fuse tripped, cover position up

Groupe de produits	12
Sous-groupe	55

Dimensions de l'emballage	1
EAN	4021267332891

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approbations

IEC (CB) , CCC

Type: SLS3

CCC certificate: 2004010302117259

Données techniques

permitted power dissipation of the fuse-link:	48 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Taille:	NH 3

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
Courant assigné (IEC):	630 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	4 kV

Catégorie d'emploi CA:

AC-23B (400V)

cond. short-circuit current with fuses (AC):	100 kA / 690 V
approved wth fuse links of operation class:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 74,2 W.

(The power dissipation at full load would be 116,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.

Electronic fuse monitoring: nominal voltage: 3AC 400V nominal frequency: 50...40Hz switch contact: 2 changeover switches, max. AC 250V, AC15 closer 3A, opener 1A rated surge voltage: 4kV pollution degree: 2
Degree of protection IP30 at front, degree of protection near terminal depends on installation

Charactéristiques mécaniques
L x H x P:	99 x 908 x 195
Poids:	750,0 kg/100

Type of fastening:

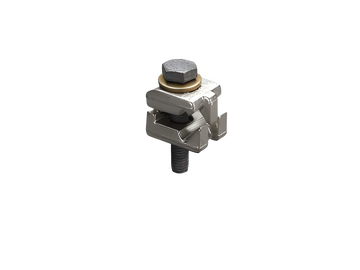

can be screwed onto drilled busbar, undrilled with terminal clamp,
connection:
screw connection M12, SW19, 35Nm torque

Conductor connection, fuse monitoring:
2 x 2.5mm² solid DIN 46 288 or
2 x 1.5mm² braid with ferrule
DIN 46 228-1/-2/-3

Points de raccordement

vis M12 : Md 35 - 40 Nm

Application notes

Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.

permitted power dissipation of the fuse-link:	48 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
