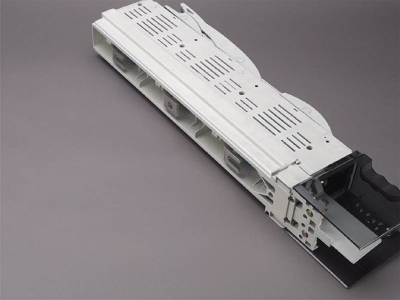

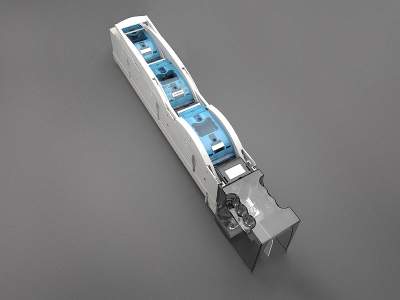

réglette sectionneur à fusible 250 A (33097)

The picture may show a similar product.

Description

Référence 33097 000

réglette sectionneur à fusible 250 A

vis M10, à commutation tripolaire

taille 1

Plus disponible; à remplacer par: 33701

Avantages produit

Self-closing inspection holes are available in the cover.
Strips are equipped with arc chambers.

Cover can be locked when closed.

Groupe de produits	12
Sous-groupe	53

Dimensions de l'emballage	1
EAN	4021267330972

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approbations

IEC (CB) , CCC

Type: SLS1

CCC certificate: 2004010302117259

Données techniques

for fuse links size:	NH 1
fuse links acc. to standard:	IEC / HD 60269-2
permitted power dissipation of the fuse-link:	23 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
Courant assigné (IEC):	250 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	8 kV

Catégorie d'emploi CA:	AC-23B (500V) AC-22B (690 V) AC-21B (690V)
Catégorie d'emploi CC:	DC-Angaben: 2 Strombahnen (L1,L3) in Reihe DC-20B (440V)

cond. short-circuit current with fuses (AC):	100 kA / 690 V
approved wth fuse links of operation class:	gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 19,2 W.

(The power dissipation at full load would be 30,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.

Degree of protection IP30 at front, degree of protection near terminal depends on installation

Charactéristiques mécaniques
L x H x P:	99 x 760 x 195
Poids:	600,0 kg/100
Pôles:	3 pôles

Type of fastening:
can be screwed onto drilled busbar, diameter 13mm, undrilled drilling with terminal clamp
connection:

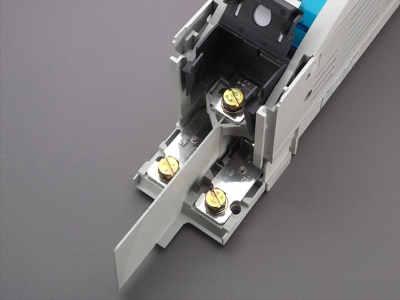

screw connection M10 / SW17, 30 - 35Nm torque

Points de raccordement

vis M10 : Md 30 - 35 Nm

Application notes

Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.

permitted power dissipation of the fuse-link:	23 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
