cache supplémentaire (35017)

The picture may show a similar product.

Description

Référence 35017000

cache supplémentaire

pour alimentation centrale

Système

centre feed unit

Groupe de produits	11
Sous-groupe	15

Dimensions de l'emballage	4
EAN	4021267350178

ECLASS 6.1	27370390
ECLASS 7.1	27370390
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 61439-1:2020

Approbations

for UL feeder circuits >250V

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

for UL feeder circuits >250V

Charactéristiques mécaniques
L x H x P:	25 x 47 x 20
Poids:	1,4 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

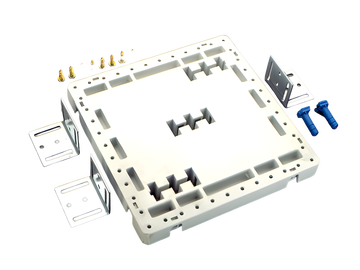

35001000
support de jeu de barres à 3 pôles, centre
pour jeux de barres: 30 x 10, double-T and triple-T section
Plus

35009000
support de jeu de barres à 4 pôles, centre
pour jeux de barres: 30 x 10, double-T section
Plus

35008000
support de jeu de barres, latéral
pour jeux de barres: 30 x 10, double-T and triple-T section
Plus

35015000
unité d'alimentation centrale 3200 A
largeur d'armoire 600 mm
usable busbar length 403 mm
Plus

35016000
unité d'alimentation centrale 3200 A
largeur d'armoire 800 mm
usable busbar length 603 mm
Plus

35004000
unité d'alimentation centrale 2000 A
largeur d'armoire 800 mm
usable busbar length 603 mm
Plus

35006000
unité d'alimentation centrale 1250 A
largeur d'armoire 800 mm
usable busbar length 603 mm
Plus

35005000
unité d'alimentation centrale 2000 A
largeur d'armoire 600 mm
usable busbar length 403 mm
Plus

35007000
unité d'alimentation centrale 1250 A
largeur d'armoire 600 mm
usable busbar length 403 mm
Plus
