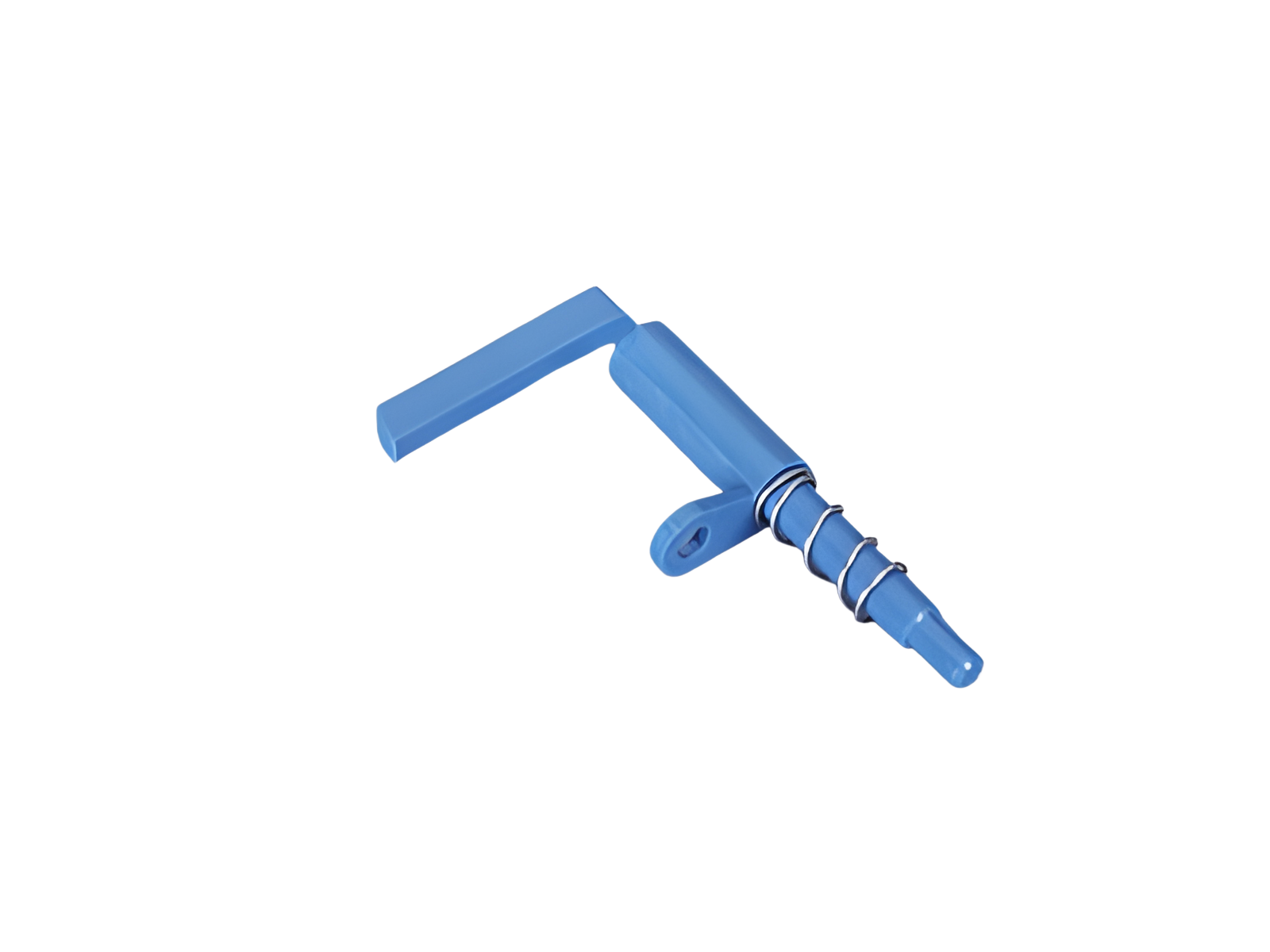

verrouillage du couvercle (03849)

The picture may show a similar product.

Description

Référence 03849000

verrouillage du couvercle

pour fil de plombage

Taille 00

Système

60Classic

Groupe de produits	09
Sous-groupe	51

Dimensions de l'emballage	10
EAN	4021267038496

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques mécaniques
L x H x P:	5 x 40 x 10
Poids:	0,2 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

33079000
QUADRON^®60Classic
fusible-interrupteur-sectionneur NH taille 00, 160 A, pour jeu de barres, raccordement par le haut / bas
vis M8
convient pour un système à 5 pôles
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

33207000
QUADRON^®Panel
sectionneur à fusible NH taille 00, 160 A, à encastrer
étrier 70 mm²
with electromechanical fuse monitoring
Plus

33221000
QUADRON^®Panel
sectionneur à fusible NH taille 00, 160 A, à encastrer
étrier 70 mm², avec cache de protection court
Plus

33222000
QUADRON^®Panel
sectionneur à fusible NH taille 00, 160 A, à encastrer
vis M8, avec cache de protection court
Plus

33208000
QUADRON^®Panel
sectionneur à fusible NH taille 00, 160 A, à encastrer
vis M8
with electromechanical fuse monitoring
Plus

33199000
QUADRON^®Panel
sectionneur à fusible NH taille 00, 160 A, à encastrer
étrier 70 mm²
Plus

33200000
QUADRON^®Panel
sectionneur à fusible NH taille 00, 160 A, à encastrer
vis M8
Plus

33394000
QUADRON^®60Classic
sectionneur à fusible NH taille 00, 160 A, monté sur rail, raccordement par le haut / par le bas
vis M8
with electronic fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

33328000
QUADRON^®Panel
sectionneur à fusible NH taille 00, 160 A, à encastrer
étrier 70 mm²
with electronic fuse monitoring
Plus

33329000
QUADRON^®Panel
sectionneur à fusible NH taille 00, 160 A, à encastrer
vis M8
with electronic fuse monitoring
Plus

33398000
QUADRON^®60Classic
sectionneur à fusible NH taille 00, 160 A, monté sur rail, raccordement par le haut / par le bas
vis M8
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

33198000
QUADRON^®60Classic
sectionneur à fusible NH taille 00, 160 A, monté sur rail, raccordement par le haut / par le bas
borne à cage
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

33075000
QUADRON^®60Classic
fusible-interrupteur-sectionneur NH taille 00, 160 A, pour jeu de barres, raccordement par le haut / bas
borne à cage
convient pour un système à 5 pôles
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

33324000
QUADRON^®60Classic
sectionneur à fusible NH taille 00, 160 A, monté sur rail, raccordement par le haut / par le bas
borne à cage
with electronic fuse monitoring
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

https://pim.woehner.de/FR/INT/1000047252

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com

Newsletter
Legal Notice
Politique de confidentialité

Czech Chinese English Français Español Deutsch Italiano Russian

Deutschland France Switzerland International
