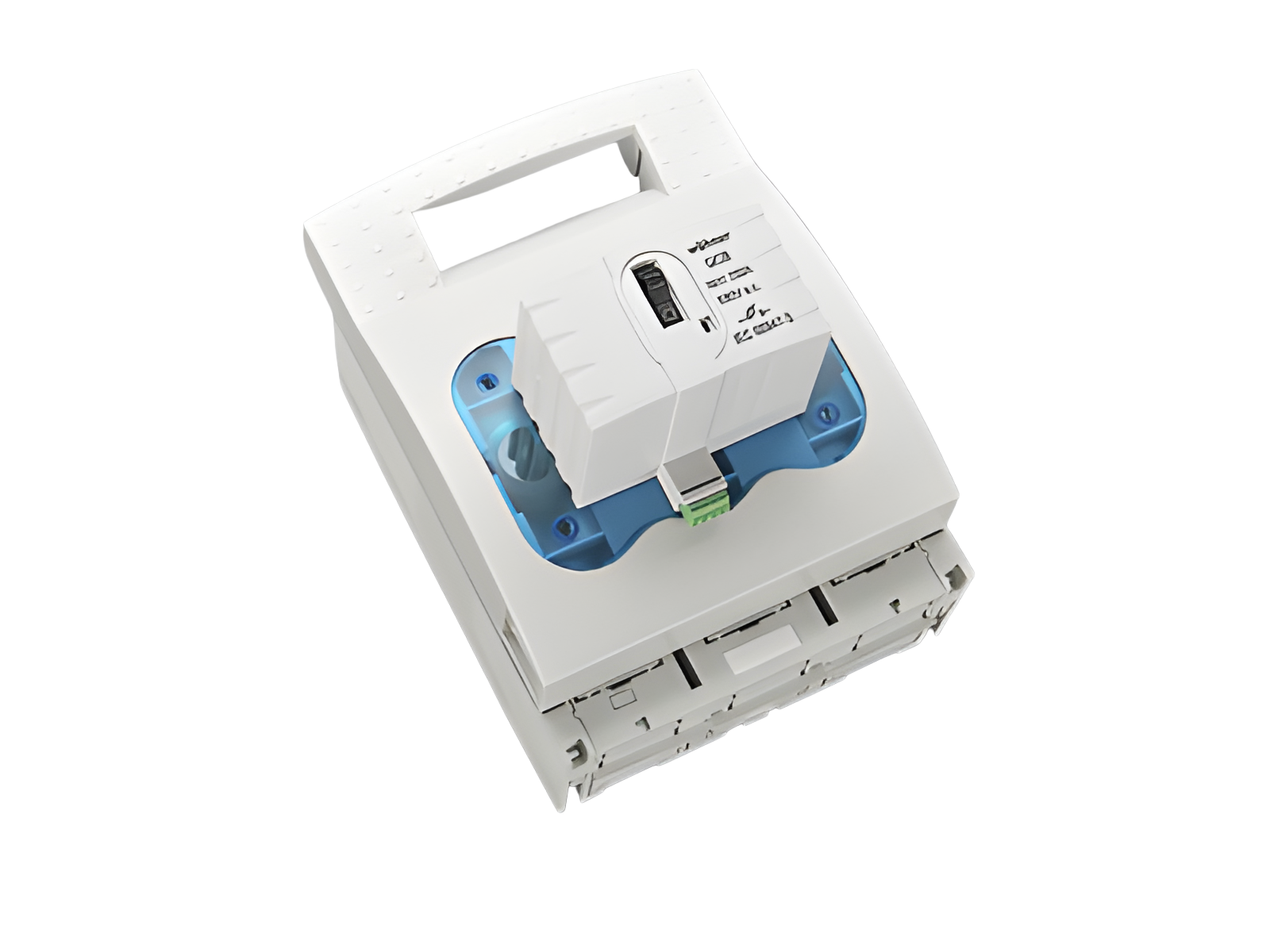

The picture may show a similar product.
Référence 33149000
QUADRON®Panel
sectionneur à fusible NH taille 1, 250 A, à encastrer
vis M10
with electromechanical fuse monitoring
for mounting plate
Système
Panel
Avantages produit
For safe connection of the leads, the shock protection is split into 2.
Self-closing inspection holes are available in the cover.
| Groupe de produits | 09 |
| Sous-groupe | 07 |
| Dimensions de l'emballage | 1 |
| EAN | 4021267331498 |
| ECLASS 6.1 | 27142108 |
| ECLASS 7.1 | 27142108 |
| ETIM 4.0 | EC001040 |
| ETIM 5.0 | EC001040 |
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
UL 4248-1
Approbations
IEC (CB) , UL , VDE , CCC , DNV GL
for UL feeder circuits >250V
Type: QCB-NH1
| for fuse links size: | NH 1 |
| fuse links acc. to standard: | IEC / HD 60269-2 |
| live grip lugs required: | Oui |
| permitted power dissipation of the fuse-link: | 23 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| Details IEC | |
| Normes | |
|
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only |
| Electrical data IEC | |
| Courant assigné (IEC): | 250 A |
| Tension assignée (IEC) CA: | 690 V |
| Tension assignée (IEC) CC: | 250 V |
| rated isolation voltage Ui AC: | 800 V |
| rated isolation voltage Ui DC: | 250 V |
| Tension assignée de tenue aux chocs Uimp: | 6 kV |
| Catégorie d'emploi CA: | AC-22B (400V) AC-23B (400V/160A) AC-21B (690V) to obtain a higher utilisation category the product can be retrofitted with arcing chambers (see accessories) |
| Catégorie d'emploi CC: | DC specifications: 2 current paths (L1,L3) in series DC-20B (250V) |
| cond. short-circuit current with fuses (AC): | 100 kA / 690 V |
| approved wth fuse links of operation class: | gG |
| rated peak withstand current Ipk max.: | 13.7 kA |
| rated short-time withstand current Icw (1.0 s) max.: | 8.1 kA |
| Icw approved with: | Trennmesser |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 9,0 W.
(The power dissipation at full load would be 14,1 W.)
| Supplementary data IEC | |
|
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
| Tension maximale IEC CA: | 725 V |
| Tension maximale IEC CC: | 262 V |
| Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence. |
| for fuse links IEC 60269-2-1 (I) / DIN VDE 0636-201 size 1 up to 23W power dissipation, with grip lugs under voltage | |
| Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage. Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten. |
|
| Fuse monitoring: rated operating voltage AC 24-690V, DC 24-250V potential-free opener and closer: AC-15 24V/2A, (230V* 0.5A) DC-13 24V/1A, 60V 0.15A *pollution degree 2, surge category II auxiliary energy not required, for further information, see assembly manual |
| Details UL | |
| Normes | |
| UL 4248-1 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| rated current (UL): | 250 A |
| rated voltage (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| Icc: | 100 kA |
| Charactéristiques mécaniques | |
| L x H x P: | 184 x 243 x 187 |
| Poids: | 255,0 kg/100 |
| Pôles: | 3 pôles |
| Mounting: | for mounting plate |
| front degree of protection: | IP30 |
| Points de raccordement | |
| screw connection | |
| M10 | |
| screw drive: | SW16 |
| Md min.: | 20,0 Nm |
| Md max.: | 30,0 Nm |
| Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence. | |
| live grip lugs required: | Oui |
| permitted power dissipation of the fuse-link: | 23 W |
| requirements for contact parts: |
Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed. |
| for UL feeder circuits >250V | |
