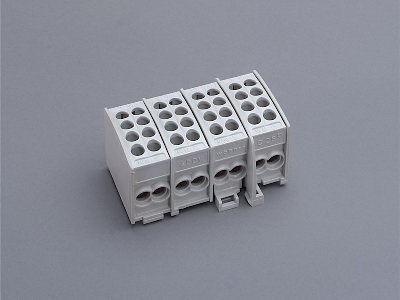

borne de dérivation de conduite principale (02604000)

Details IEC

Normes

DIN VDE 0603-2/03.98

Electrical data IEC
Tension assignée (IEC) CA:	400 V

Tension assignée (IEC) CC:

400 V

Tension assignée de tenue aux chocs Uimp:

6 kV

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	690 V
Tension maximale IEC CC:	690 V

Charactéristiques mécaniques
L x H x P:	81 x 56 x 39
Poids:	27,1 kg/100
Pôles:	4-polig
Mounting:	for mounting rail

Points de raccordement
Buchsenklemme
min. cross-section:	1,5 mm²
max. cross-section:	25 mm²
re:	2.5 - 25 mm²
rm:	2.5 - 25 mm²
f + AE:	1.5 - 16 mm²
(f + AE may not fit with max. cross-section)
Md min.:	2,4 Nm
Md max.:	3,6 Nm
Not suitable for aluminium cables !

Not suitable for aluminium cables !

Two clamp screws for making safe contact are located at each point.
