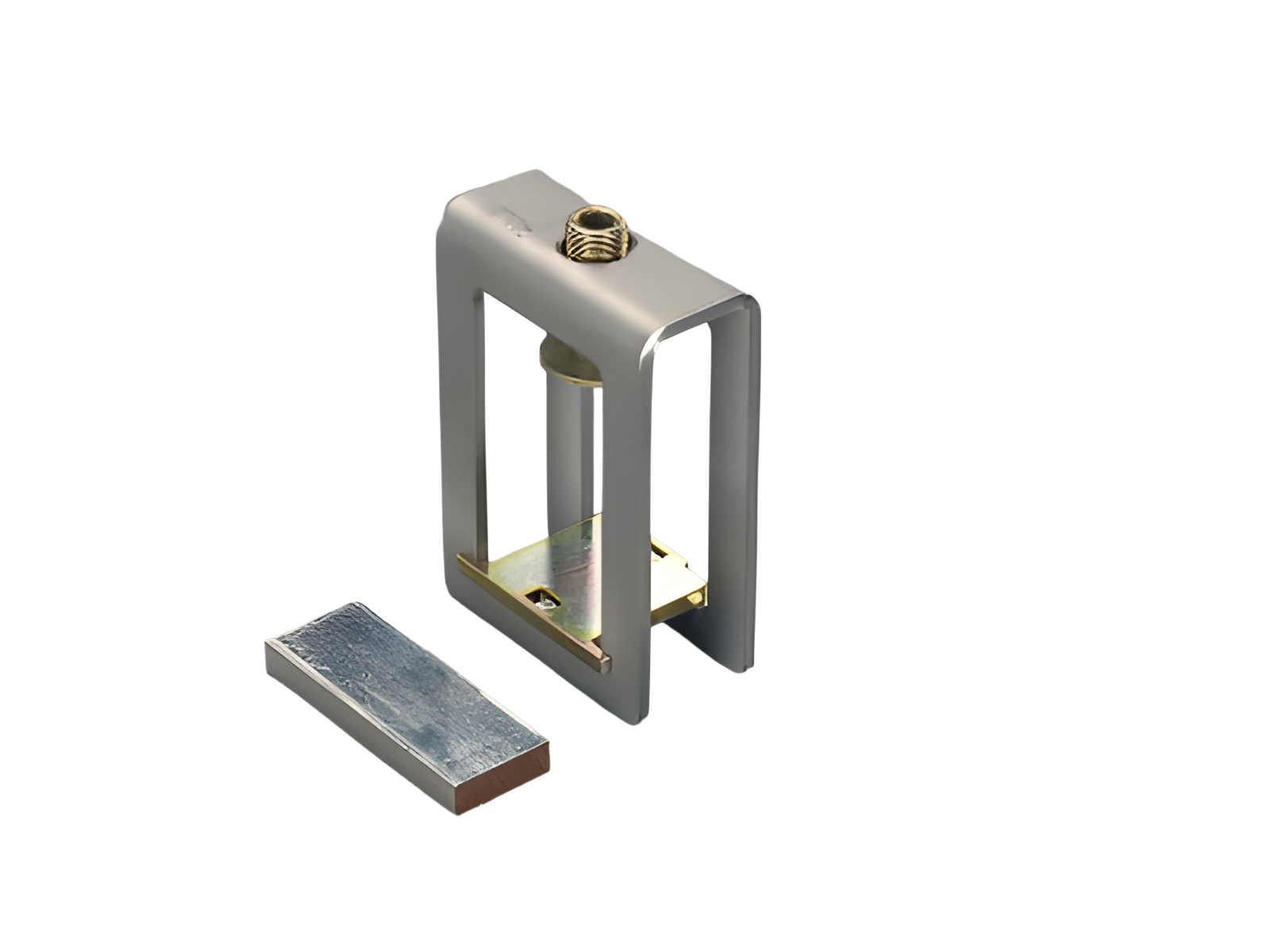

attache de profilé (01936)

The picture may show a similar product.

Description

Référence 01936000

CRITO®

attache de profilé

500 - 1000 mm²

bornier 51 x 20-42

pour jeux de barres profil en double T

Système

60Classic, centre feed unit

Avantages produit

also rigid copper busbars can be connected if they are installed without mechnical tension

Groupe de produits 07
Sous-groupe 30
Dimensions de l'emballage 3
EAN 4021267019365
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

CSA , UL , DNV GL

Type: H51.2

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020
Electrical data IEC
Courant assigné (IEC): 1600 A
Tension assignée (IEC) CA: 690 V
rated peak withstand current  Ipk max.: 81.9 kA
Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CA: 1000 V
Tension maximale IEC CC: 1500 V
Tenue au courant avec alimentation au milieu: 2 000 A
Details UL
Normes
UL 508
Electrical data UL
rated current (UL): 1200 A
rated voltage (UL) AC: 600 V
rated frequency (UL): 50 / 60 Hz
Icc: 25 kA
Charactéristiques mécaniques
L x H x P: 82 x 45 x 118
Poids: 73,5 kg/100
pour jeux de barres: profil en double T

In order to comply with the required air section as per UL508a, a suitable shrouding must be used.

Points de raccordement
min. cross-section: 400 mm²
max. cross-section: 1 000 mm²
Alvéole de serrage: 51 x 20 - 42
Not suitable for aluminium cables !


terminal space 51 x 20-42
1 terminal screw M12

Application notes

Not suitable for aluminium cables !
Les performances d'isolation de l'article dépendent des conditions d'installation.

Conseils

3 terminals are needed for a 3-pole connection. Insert separators when connecting laminated copper busbars in parallel.

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

01539000
capuchon, 3 pôles
large de 180 mm
180 x 200 x 90
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

01540000
capuchon, 3 pôles
large de 250 mm
250 x 200 x 90
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

01554000
profilé de cloisonnement pour systèmes à 3 pôles
cache pour montage frontal, longueur 1,10 m, pour support 01136
3 x 190 x 1100
Plus

01555000
profilé de recouvrement
cache haut / bas, longueur 1,10 m, pour supports 01136 ou 01137
3 x 109 x 1100
Plus

01136000
kit de supports pour profilés de recouvrement
pour systèmes de rails à 3 pôles
kit composé d'un support gauche et droit, pour caches 01554, 01555 et 01417
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

01417000
profilé de recouvrement
cache haut / bas, avec prédécoupes pour le passage de câbles, longueur 1,10 m, pour supports 01136 ou 01137
3 x 118 x 1100
Plus

Usage

01509000
rail de cuivre en lamelles, dénudé, isolé
10x 50 x 1
1244 A, longueur 2 m
Plus
