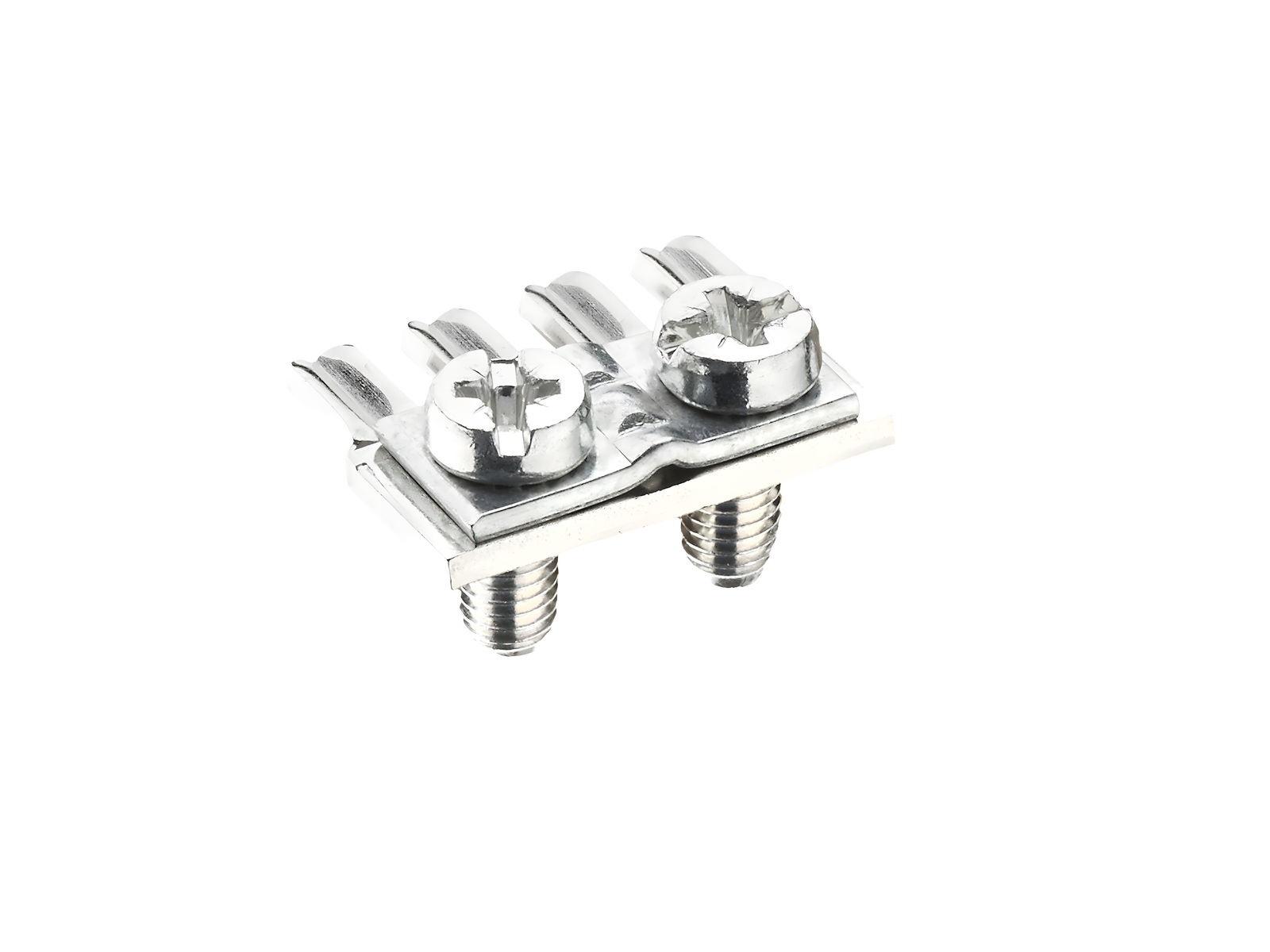

borne de raccordement pour rail PE/N (01114)

The picture may show a similar product.

Description

Référence 01114 000

CRITO^®

borne de raccordement pour rail PE/N

35 mm²

pour barrettes PE et N 01126 - 01130

Groupe de produits	07
Sous-groupe	06

Dimensions de l'emballage	100
EAN	4021267011147

ECLASS 6.1	27371392
ECLASS 7.1	27371392
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Electrical data IEC
Tension assignée (IEC) CA:	400 V

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:

500 V

Charactéristiques mécaniques
L x H x P:	15 x 15 x 15
Poids:	1,4 kg/100

Points de raccordement
max. cross-section:	35 mm²
Not suitable for aluminium cables !
Alvéole de serrage:	7 x 7

1.5 - 25mm² flexible with wire-end ferrule 1.5 - 10mm² solid round only for maximum tightening torque: 16mm² stranded round

Application notes

Not suitable for aluminium cables !

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

01129 000
rail neutre/terre 63 A
24 bornes
protégé contre le desserrage
Plus

01130 000
rail neutre/terre 63 A
166 bornes
protégé contre le desserrage
Plus

01127 000
rail neutre/terre 63 A
12 bornes
protégé contre le desserrage
Plus

01128 000
rail neutre/terre 63 A
16 bornes
protégé contre le desserrage
Plus

01126 000
rail neutre/terre 63 A
8 bornes
protégé contre le desserrage
Plus
