borne de raccordement universelle (01284)

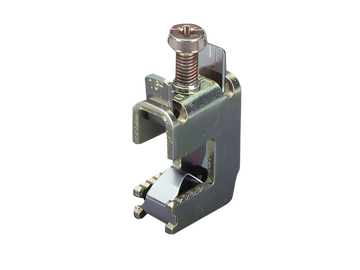

The picture may show a similar product.

Description

Référence 01284000

CRITO^®

borne de raccordement universelle

1.5 - 16 mm², AWG 16 - 6

pour jeux de barres barres plates 5 mm

Système

60Classic, 30Compact 3P

Avantages produit

Terminal with integrated holding spring, captive clamping screw and opened terminal space.
Indication of nominal cross-section and tightening torque noted on the terminal.

Groupe de produits	07
Sous-groupe	03

Dimensions de l'emballage	100
EAN	4021267012847

ECLASS 6.1	27141146
ECLASS 7.1	27141146
ETIM 4.0	EC000001
ETIM 5.0	EC000001

Homologations

Normes

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approbations

CSA , UL , DNV GL

Type: 521

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Electrical data IEC
Courant assigné (IEC):	65 A
Tension assignée (IEC) CA:	690 V

rated peak withstand current I_pk max.:

30.6 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	1000 V
Tension maximale IEC CC:	1500 V
current capacity (IEC) max.:	180 A

Details UL
Normes
UL 508

suitable for field-installed conductors

Electrical data UL
rated current (UL):	65 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz
for wires UL:	Cu 75°C

Charactéristiques mécaniques
L x H x P:	12 x 23 x 25
Poids:	2,1 kg/100
pour jeux de barres:	barres plates 5 mm

Points de raccordement
min. cross-section:	1,5 mm²
max. cross-section:	16 mm²
Alvéole de serrage:	7 x 7
Md min.:	3,2 Nm
Md max.:	4,8 Nm
Not suitable for aluminium cables !
for wires UL:	Cu 75°C

1,5 - 16 mm² / AWG 14 - AWG 6 câble souple, direct ou avec embout, rigide ou rond multi-brins, la. Cu 8 x 6 x 0,5 (câble souple de section maxi ne convient pas si équipé d'embout)

Application notes

Not suitable for aluminium cables !
Les performances d'isolation de l'article dépendent des conditions d'installation.


L'aptitude des circuits d'alimentation (respectant les espacements d'alimentation requis) est déterminée par les conditions d'installation.
