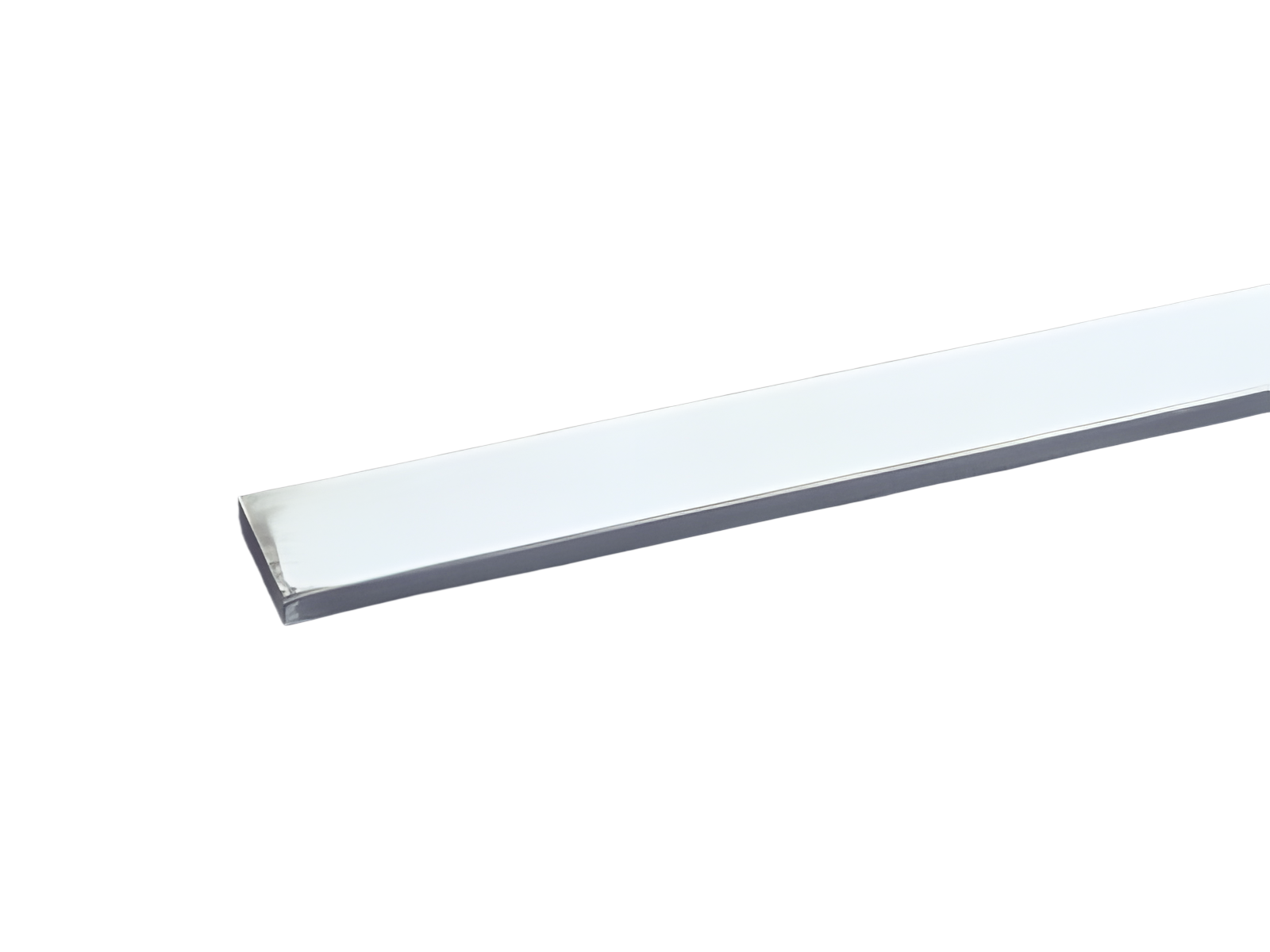

barres 25 x 5 (01621)

The picture may show a similar product.

Description

Référence 01621000

barres 25 x 5

longueur 2,40 m, étamé

Système

60Classic

Avantages produit

Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.

Groupe de produits 06
Sous-groupe 82
Dimensions de l'emballage 1
EAN 4021267016210
ECLASS 6.1 27370303
ECLASS 7.1 27370303
ETIM 4.0 EC001522
ETIM 5.0 EC001522

Homologations

Normes

IEC 61439-1:2020

Approbations

DNV GL

Type: 25x5

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 39,0 W.

(The power dissipation at full load would be 61,0 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

current at 30 K

:		 400 A
Charactéristiques mécaniques
L x H x P: 2400 x 25 x 5
Poids: 267,8 kg/100
Section: 125 mm²

Edge radius 0.5

Application notes

Veuillez respecter les caractéristiques d'isolation du support de jeu de barres pour votre application.
short-circuit withstandability: see product description of the used busbar support

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

01244000

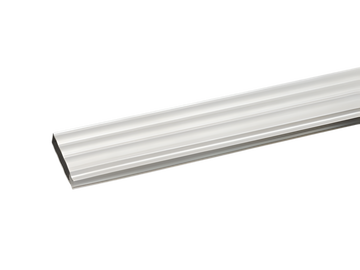

couvercle de jeu de barres
pour barres 12 - 30 x 5, longueur 1 m
cache de protection contre les contacts
Plus

37212000A
transformateur de courant 200 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37213000A
transformateur de courant 250 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37214000A
transformateur de courant 400 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37215000A
transformateur de courant 500 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37219000A
transformateur de courant 200 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37220000A
transformateur de courant 250 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37221000A
transformateur de courant 400 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37222000A
transformateur de courant 500 A / 5 A
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37232000A
transformateur de courant 200 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37233000A
transformateur de courant 250 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37234000A
transformateur de courant 400 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37235000A
transformateur de courant 500 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37236000A
transformateur de courant 250 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37237000A
transformateur de courant 400 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37238000A
transformateur de courant 500 A / 5 A avec déclaration de conformité
2,5 VA / classe 0,5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus

37309000A
measuring transformer 910 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37218000A
transformateur de courant 910 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
stock sale
Plus

37304000A
measuring transformer 250 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37307000A
measuring transformer 600 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37303000A
measuring transformer 200 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37302000A
measuring transformer 910 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis.
Nouveau
Plus

37306000A
measuring transformer 500 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37308000A
measuring transformer 800 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37301000A
measuring transformer 800 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37300000A
measuring transformer 600 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37299000A
measuring transformer 500 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37305000A
measuring transformer 400 A / 333 mV
class 0.5s
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37298000A
measuring transformer 400 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37297000A
measuring transformer 250 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37296000A
measuring transformer 200 A / 333 mV
class 0.5
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37295000A
measuring transformer 910 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37294000A
measuring transformer 800 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37293000A
measuring transformer 600 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37292000A
measuring transformer 500 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37291000A
measuring transformer 400 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37290000A
measuring transformer 250 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37289000A
measuring transformer 200 A / 333 mV
class 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Nouveau
Plus

37217000A
transformateur de courant 800 A / 5 A
2,5 VA / classe 1
lorsqu'ils sont utilisés sur des jeux de barres ou dans des adaptateurs 630 A, la référence 37900 est également requis
Plus
