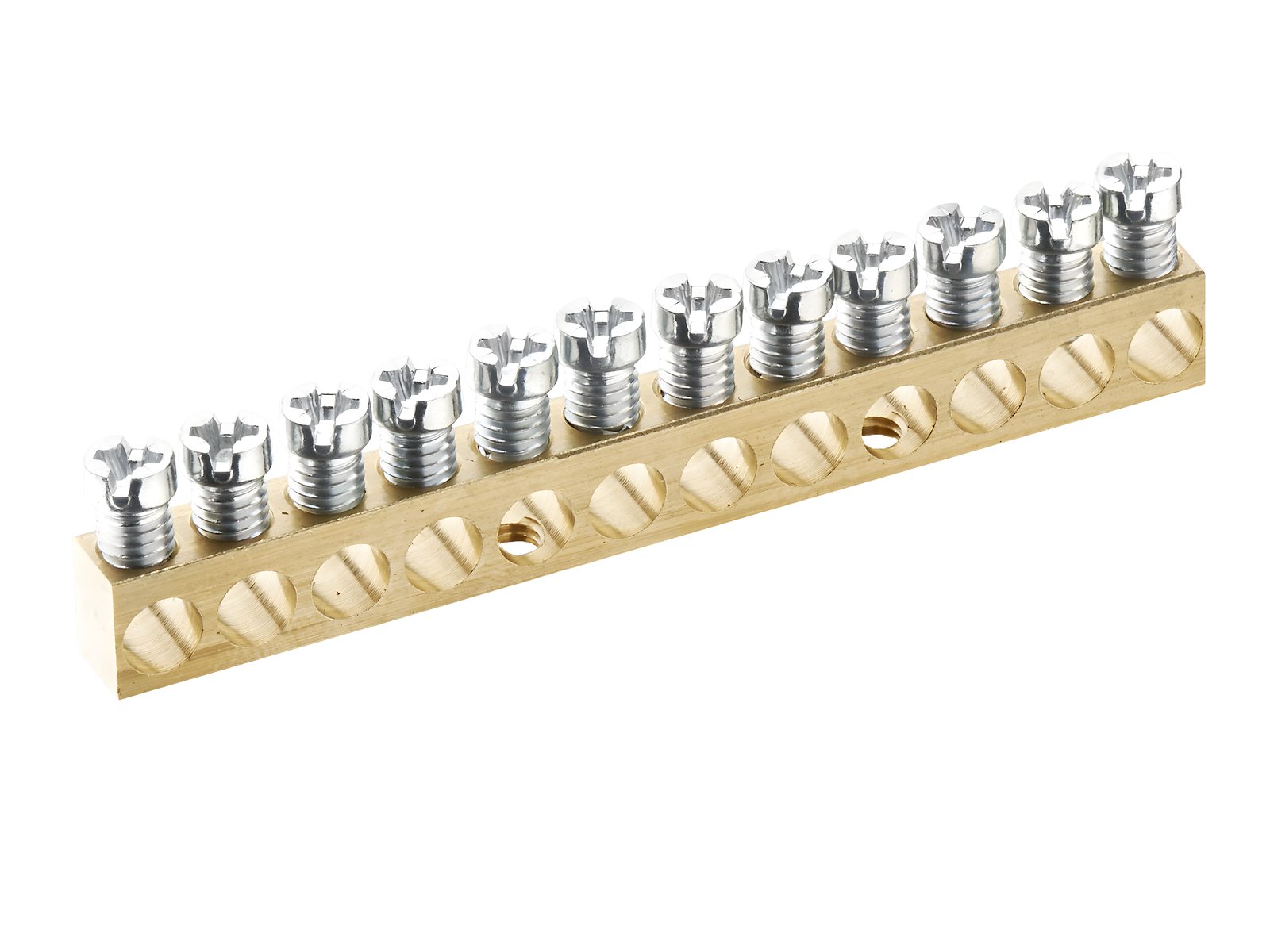

rail neutre/terre 63 A (01127)

The picture may show a similar product.

Description

Référence 01127000

rail neutre/terre 63 A

12 bornes

protégé contre le desserrage

Groupe de produits	06
Sous-groupe	33

Dimensions de l'emballage	100
EAN	4021267011277

ECLASS 6.1	27141139
ECLASS 7.1	27141139
ETIM 4.0	EC000485
ETIM 5.0	EC000485

Homologations

Normes

IEC 60664-1:2007

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 60664-1:2007

Electrical data IEC
Courant assigné (IEC):	63 A

Charactéristiques mécaniques
L x H x P:	78 x 9 x 6.5
Poids:	3,2 kg/100

Points de raccordement
max. cross-section:	10 mm²

1,5 - 10 mm² feindrähtig mit Aderendhülse 1,5 - 16 mm² rund eindrähtig oder mehrdrähtig

Application notes

Conseils	max. Drehmoment = 2Nm

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 2D DXF

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

01114000
CRITO^®
borne de raccordement pour rail PE/N
35 mm²
pour barrettes PE et N 01126 - 01130
Plus

01119000
support pour rail PE/N
à visser
Plus

01120000
support pour rail PE/N
à visser
Plus

01121000
support pour rail PE/N
fixation par encliquetage dans le rail DIN TH35
Plus

08825000
montage sur rail
pour rail DIN 35 x 7.5
pour barrettes PE/N 01126 - 01129 et 01926 - 01932
Plus
