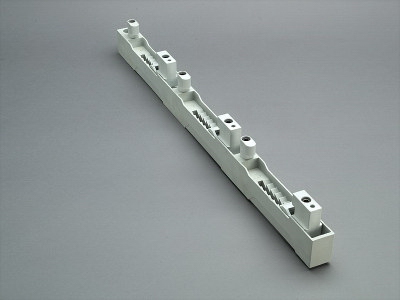

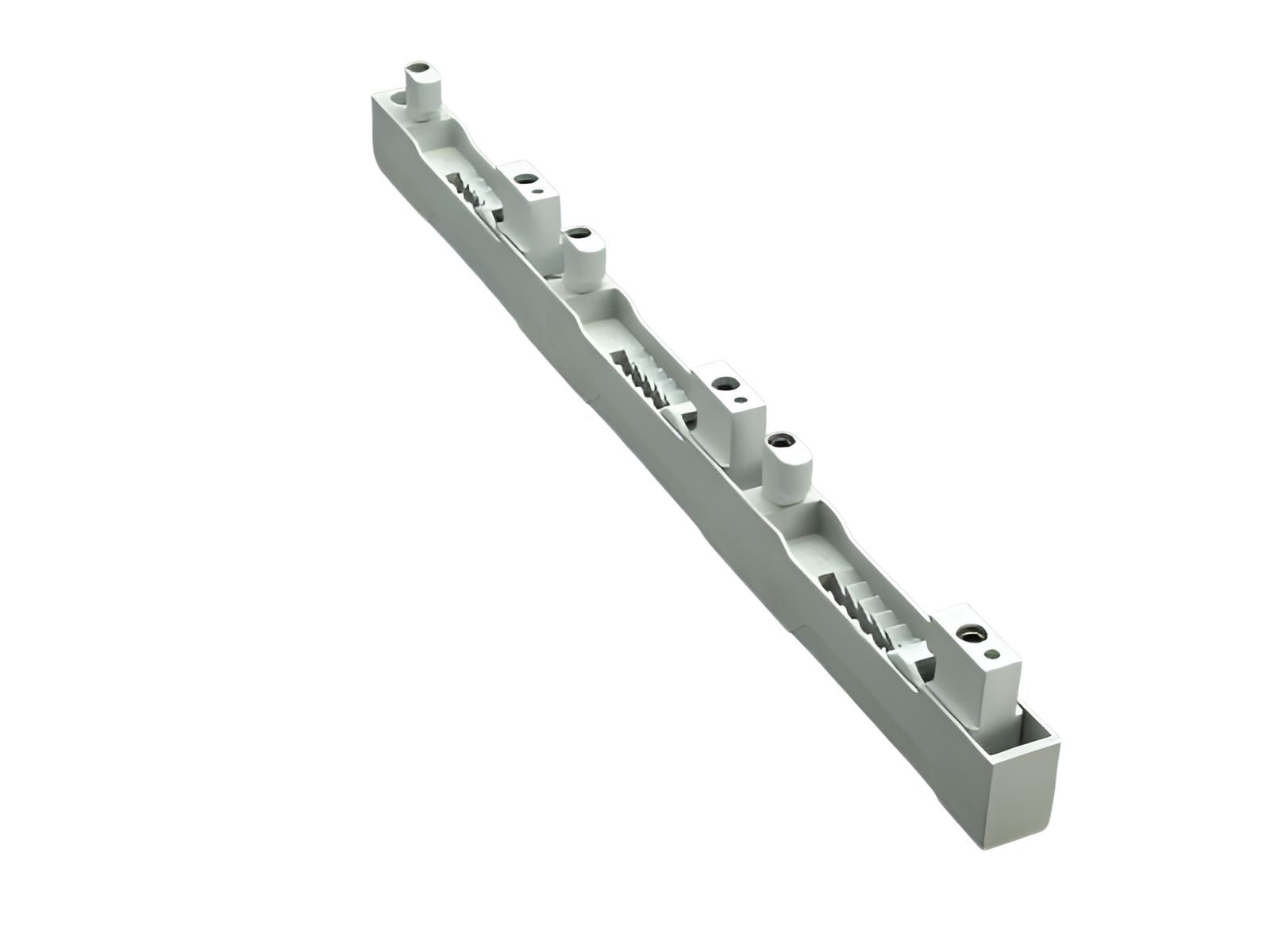

support de jeu de barres universel (01230)

The picture may show a similar product.

Description

Référence 01230 000

support de jeu de barres universel

pour jeux de barres 30 - 120 x 10, double-T and triple-T section

Groupe de produits	06
Sous-groupe	24

Dimensions de l'emballage	4
EAN	4021267012304

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CC:

1500 V

Short-circuit withstand capacity: Surge current strength > 100kA at Busbar support separation 400 mm

Charactéristiques mécaniques
L x H x P:	30 x 580 x 65
Poids:	50,0 kg/100
Pôles:	3 pôles
pour jeux de barres:	30 - 120 x 10, double-T and triple-T section
