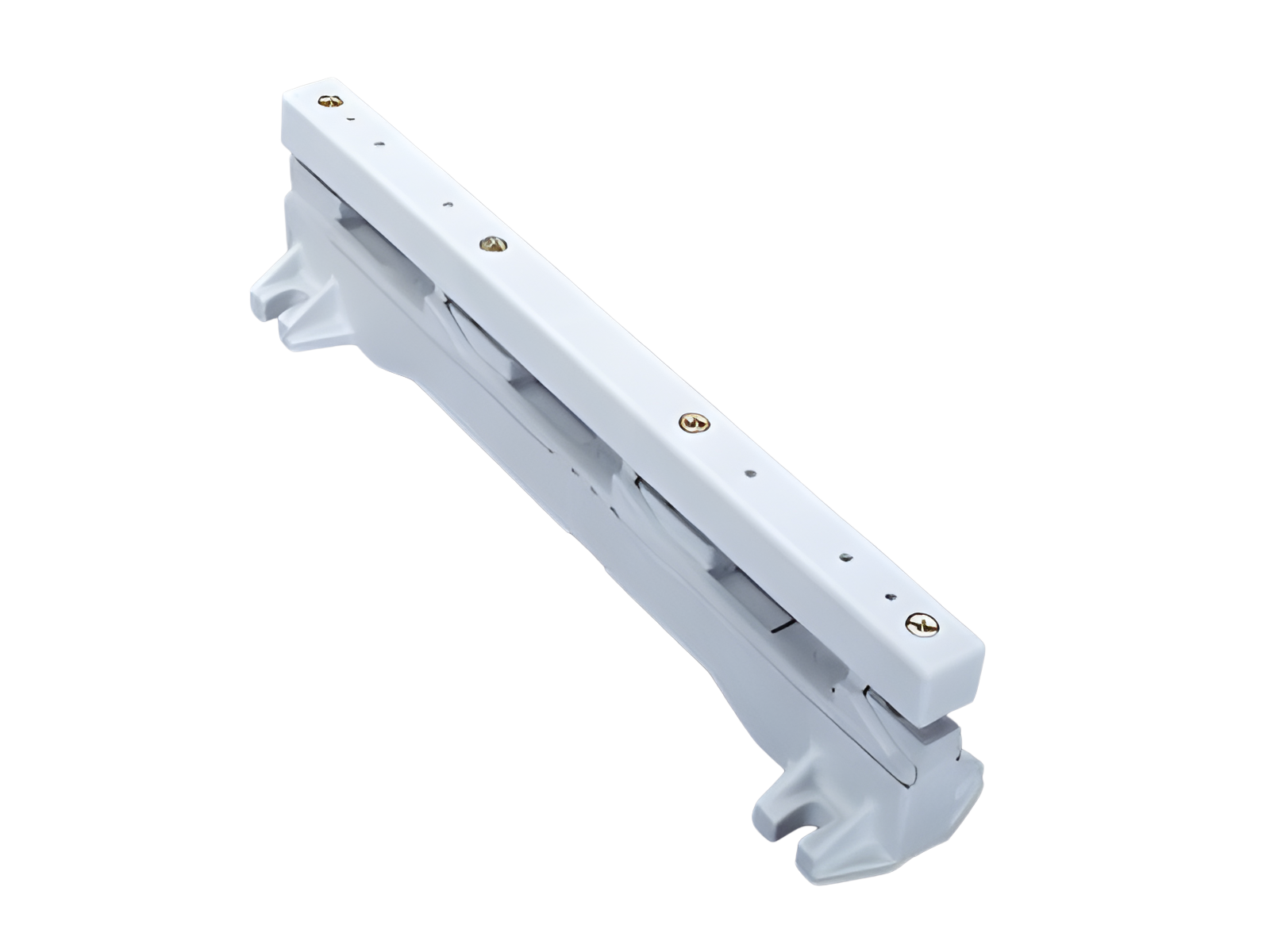

support de jeu de barres universel (01479)

The picture may show a similar product.

Description

Référence 01479 000

support de jeu de barres universel

pour jeux de barres plates sans trous 30, 40, 50, 60 x 10

pour jeux de barres 30, 40, 50, 60 x 10

Système

100Energy

Avantages produit

Type tested at 600mm busbar support separation and 60 x 10mm with external screw holes
can also be used as centre support.

Groupe de produits	06
Sous-groupe	21

Dimensions de l'emballage	4
EAN	4021267014797

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Tension assignée (IEC) CA:	800 V

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	8 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CC:

1500 V

short-circuit capacity IEC / EN :
Ipk max. = 85 kA (busbar 60x10, 2 busbar supports in 300 mm distance)
further data see short-circuit diagram
