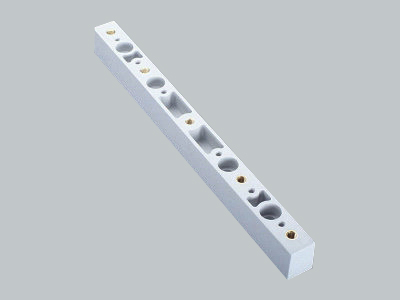

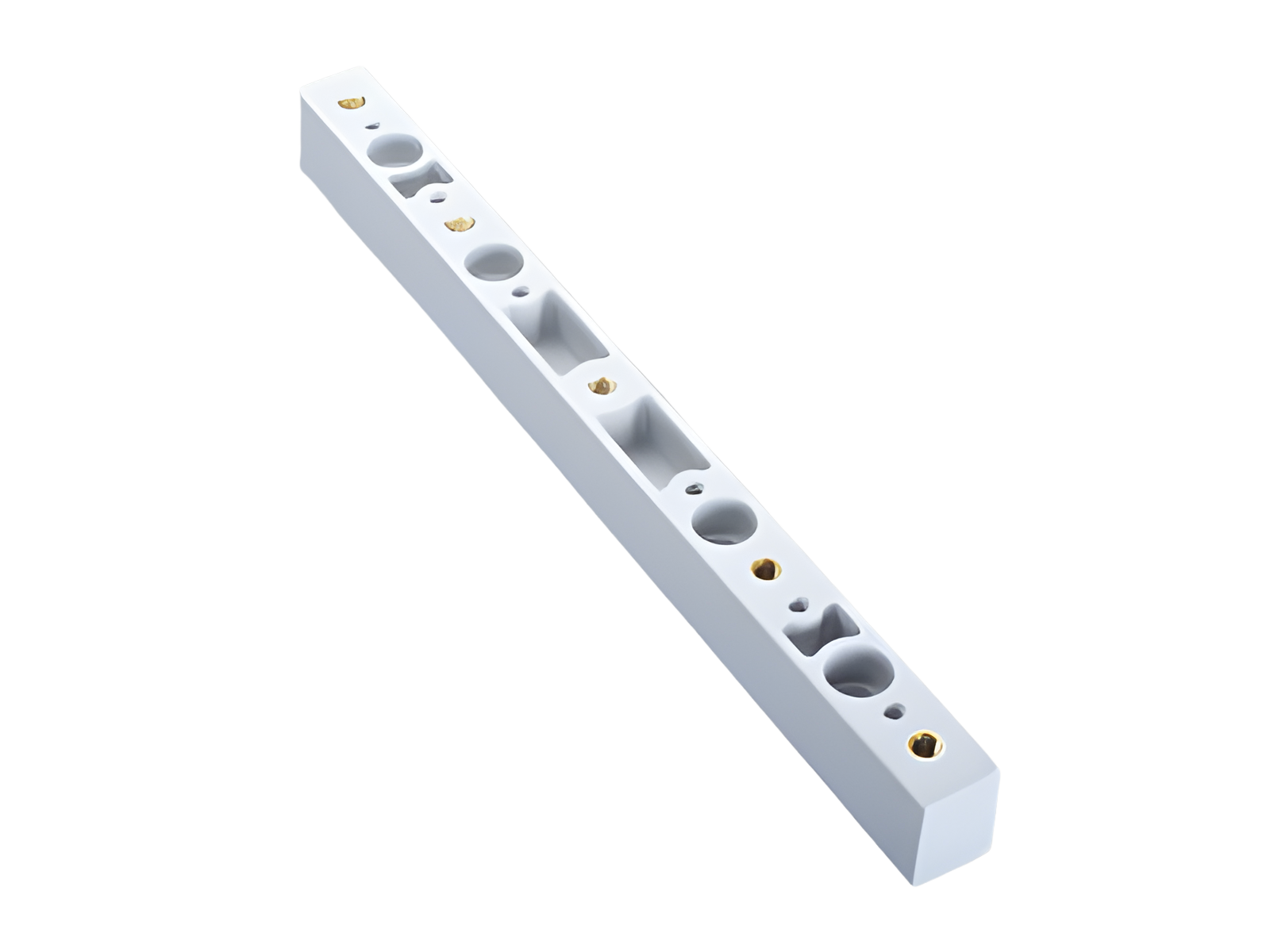

The picture may show a similar product.
Référence 01004 000
support de jeu de barres
3 pôles
pour jeux de barres flat busbars
Système
100Energy
| Groupe de produits | 06 |
| Sous-groupe | 21 |
| Dimensions de l'emballage | 6 |
| EAN | 4021267010041 |
| ECLASS 6.1 | 27400607 |
| ECLASS 7.1 | 27400607 |
| ETIM 4.0 | EC001166 |
| ETIM 5.0 | EC001166 |
Normes
IEC 61439-1:2020
Homologation CCC: no certification required
| Details IEC | |
| Normes | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| Tension assignée (IEC) CA: | 690 V |
| rated isolation voltage Ui AC: | 1000 V |
| Tension assignée de tenue aux chocs Uimp: | 8 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 0,0 W.
(The power dissipation at full load would be 0,0 W.)
| Supplementary data IEC | |
|
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
| Tension maximale IEC CC: | 1500 V |
| Short-circuit withstand capacity: Surge current strength > 100kA at Busbar support separation 600mm (185mm-System) |
| Charactéristiques mécaniques | |
| L x H x P: | 32 x 412 x 40 |
| Poids: | 72,7 kg/100 |
| Pôles: | 3 pôles |
| pour jeux de barres: | flat busbars |
| Les performances d'isolation de l'article dépendent des conditions d'installation. | |
|
Torque for fastening the drilled busbars Md = 20Nm |
|
