The picture may show a similar product.

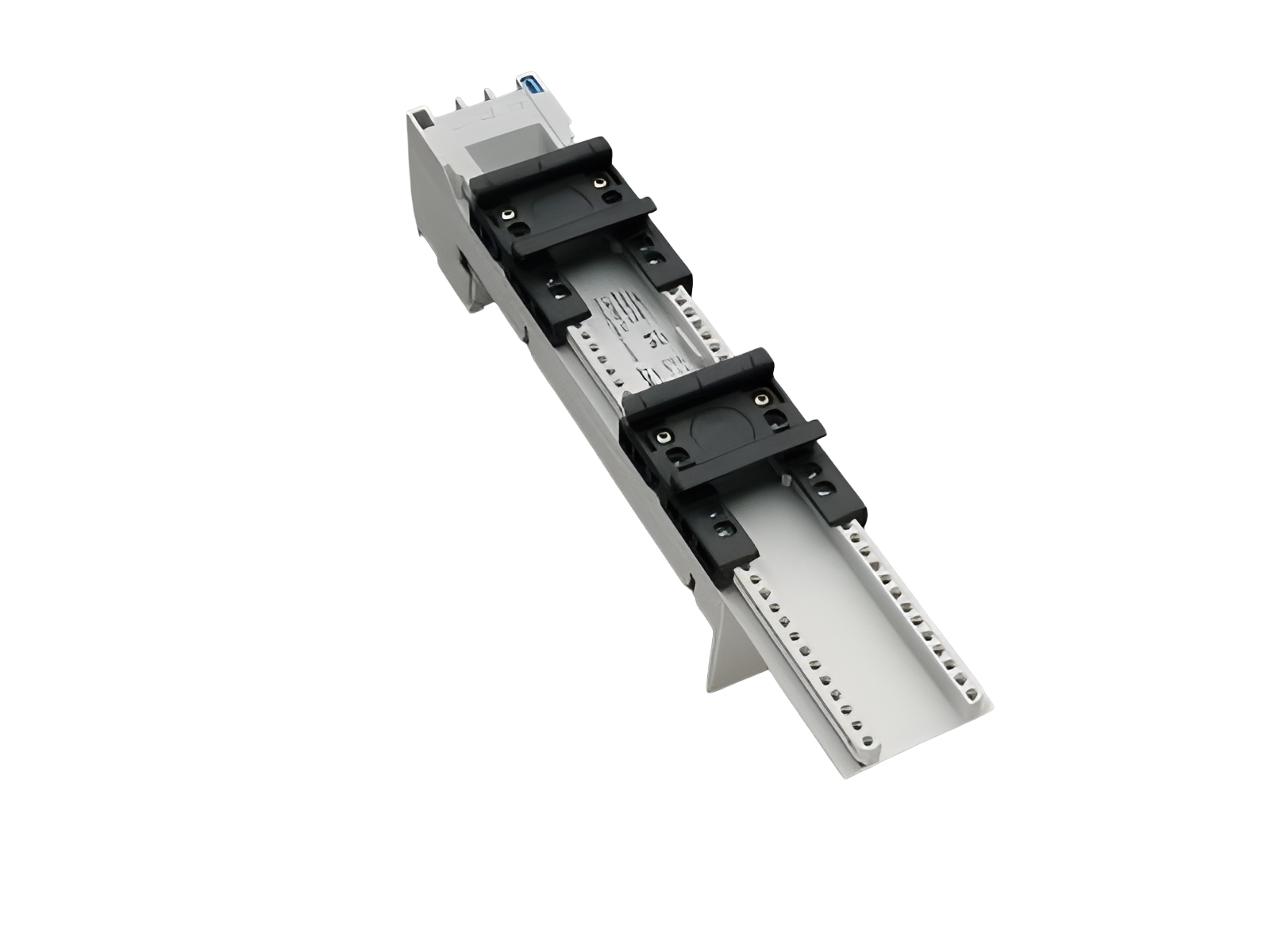

Référence 32439 000
EQUES®60Classic
adaptateur de jeu de barres, 25 A
3 pôles
2 rails DIN réglables
45 x 260, avec bornes à vis 6 mm² au dos
pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Système
60Classic
| Groupe de produits | 05 |
| Sous-groupe | 21 |
| Dimensions de l'emballage | 4 |
| EAN | 4021267324391 |
| ECLASS 6.1 | 27370304 |
| ECLASS 7.1 | 27370304 |
| ETIM 4.0 | EC001531 |
| ETIM 5.0 | EC001531 |
Normes
IEC 61439-1:2020
UL 508
Approbations
CSA , UL
for UL feeder circuits >250V
Type: EEC6025-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Homologation CCC: no certification required
| Details IEC | |
| Normes | |
| IEC 61439-1:2020 |
| Electrical data IEC | |
| Courant assigné (IEC): | 25 A |
| Tension assignée (IEC) CA: | 690 V |
| rated isolation voltage Ui AC: | 800 V |
| Tension assignée de tenue aux chocs Uimp: | 6 kV |
power dissipation of the article:
The power dissipation at a typical load of 80 % results to 1,2 W.
(The power dissipation at full load would be 1,9 W.)
| Supplementary data IEC | |
|
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire. |
| Tension maximale IEC CC: | 800 V |
| Details UL | |
| Normes | |
| UL 508 |
| for UL feeder circuits >250V |
| Electrical data UL | |
| rated current (UL): | 25 A |
| rated voltage (UL) AC: | 600 V |
| rated frequency (UL): | 50 / 60 Hz |
| SCCR unprotected max.: | 5 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 65 kA |
| SCCR: |
30 kA with any NKJH Comb. Motor Controller 12,5 A / 600 V AC
65 kA with any NKJH Comb. Motor Controller 25 A / 480 V AC 50 kA with any NKJH Comb. Motor Controller 32 A / 480 V AC 65 kA with any NKJH Comb. Motor Controller 16 A / 480 V AC |
| Charactéristiques mécaniques | |
| L x H x P: | 45 x 260 x 63 |
| Poids: | 35,2 kg/100 |
| Pôles: | 3 pôles |
| pour jeux de barres: | 12, 15, 20, 25, 30 x 5, 10 et barres profilées |
| Points de raccordement | |
| cage clamp connection | |
| screw drive: | PZ1 |
| wire stripping: | 10 mm |
| min. cross-section: | 0,75 mm² |
| max. cross-section: | 6 mm² |
| Md min.: | 1,6 Nm |
| Md max.: | 2,4 Nm |
| There must be a clearance of at least 12 mm above the article to remove it from the busbar system. | |
|
for feeder circuits as per UL508a, accessory 32973 is required |
|
|
the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter |
|
| for UL feeder circuits >250V |
32969
000
arrêt de rail DIN
Plus
32973
000

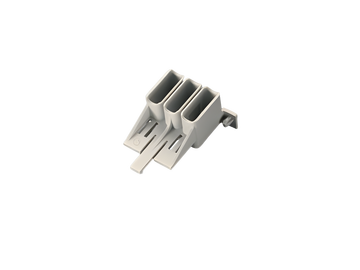

capuchon de borne pour UL
pour adaptateurs de jeu de barres 32436 et 32439
Plus
32907
000
câble AWG 10 (6 mm²), longueur 130 mm
Plus
32921
000
câble AWG 14 (2,5 mm²), longueur 105 mm
Plus
32916
000A
câble AWG 10 (6 mm²), longueur 280 mm
Plus
32929
000A
câble AWG 12 (4 mm²), longueur 190 mm
Plus
32935
000A
câble AWG 10 (6 mm²), longueur 190 mm
Plus
32918
000A
câble AWG 14 (2,5 mm²), longueur 190 mm
Plus
