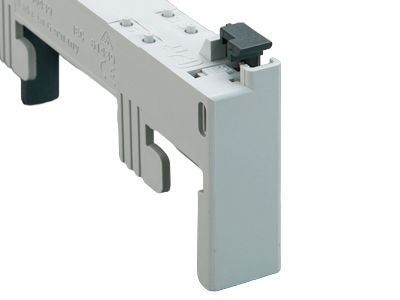

adaptateur de jeu de barres, à 1 pôle, 63 A (32630)

The picture may show a similar product.

Description

Référence 32630000

EQUES^®30Compact

adaptateur de jeu de barres, à 1 pôle, 63 A

1 rail DIN fixe

18 x 160 / 10 mm²

pour jeux de barres 12 x 5

Système

30Compact 5P

Groupe de produits	05
Sous-groupe	20

Dimensions de l'emballage	12
EAN	4021267326302

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Courant assigné (IEC):	63 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,6 W.

(The power dissipation at full load would be 2,5 W.)

Charactéristiques mécaniques
L x H x P:	18 x 160 x 73
Poids:	6,6 kg/100
Pôles:	1 pôle
pour jeux de barres:	12 x 5

for circuit breakers

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

31390000
kit de connecteurs
connecteur pour créer des adaptateurs multipolaires (100x)
pour 50 connexions
Plus

32631000
support de composant jeu de barres à 1 pôle
1 rail DIN fixe
18 x 160, sans connexion électrique
pour jeux de barres: 12 x 5
Plus

32632000
module N
borne 16 mm²
9 x 160
pour jeux de barres: 12 x 5
Plus

32633000
module pour montage latéral
pour adaptateurs unipolaires
9 x 160
Plus

32634000
module PE
borne 16 mm²
9 x 160
pour jeux de barres: 12 x 5
Plus
