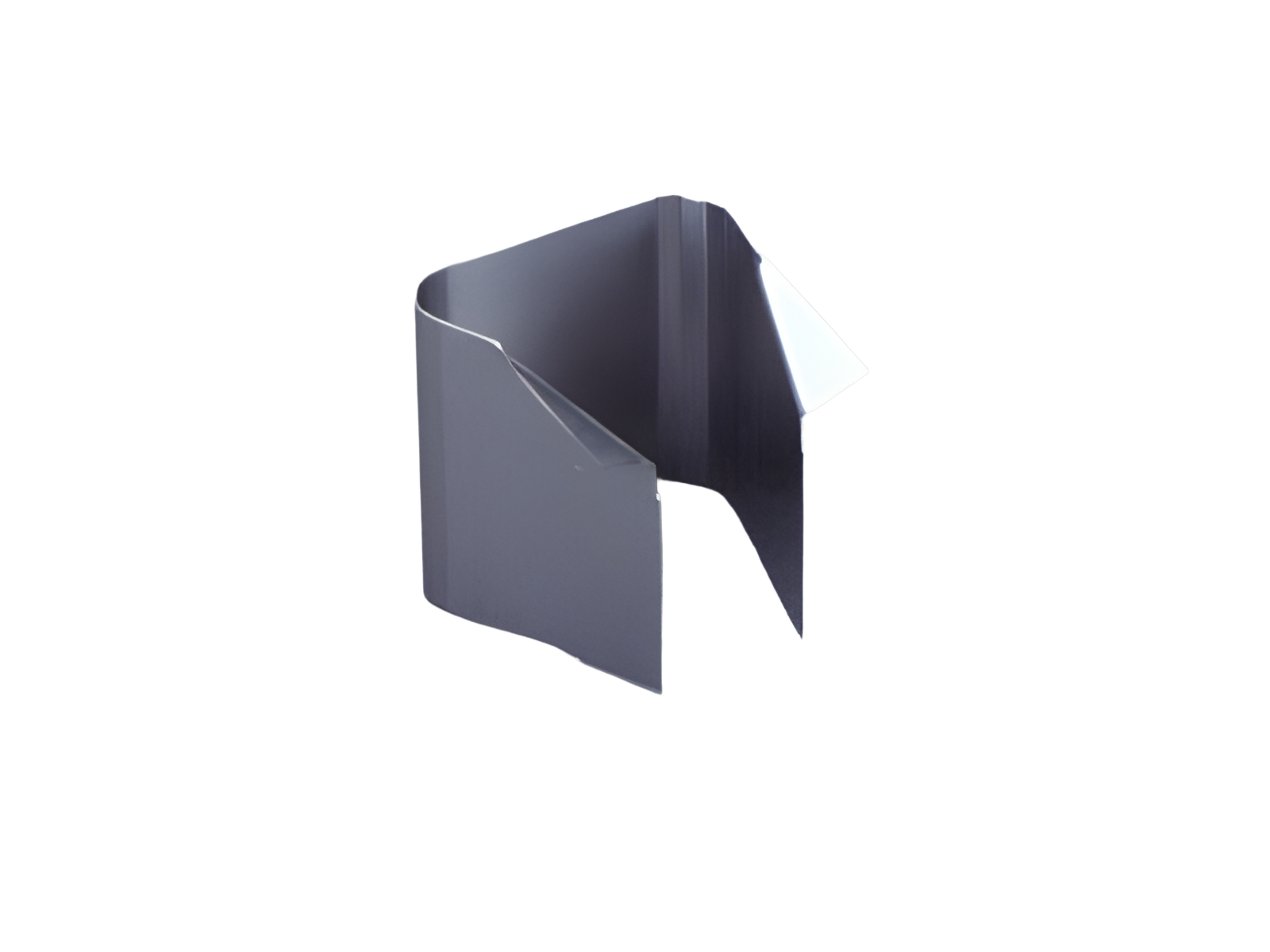

ressort de verrouillage spécial pour D01 - E 18 (01729)

The picture may show a similar product.

Description

Référence 01729000

ressort de verrouillage spécial pour D01 - E 18

2 - 16 A

Groupe de produits	22
Sous-groupe	05

Dimensions de l'emballage	50
EAN	4021267017293

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002936
ETIM 5.0	EC002936

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Données techniques

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Charactéristiques électriques

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

Charactéristiques mécaniques
Poids:	0,1 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

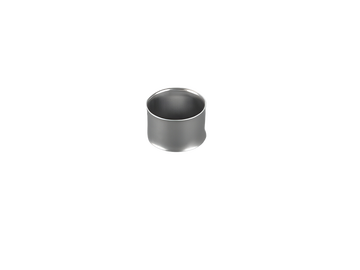

01722000
douille de calibrage D02, 50 A
blanc
E 18
Plus

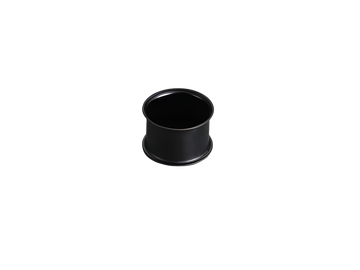

01721000
douille de calibrage D02, 35 A / 40 A
noir
E 18
Plus

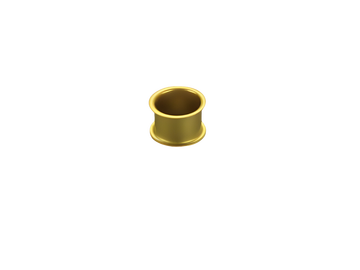

01720000
douille de calibrage D02, 25 A
jaune
E 18
Plus

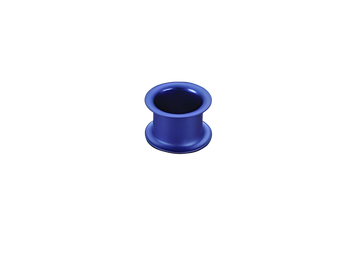

01719000
douille de calibrage D02, 20 A
bleu
E 18
Plus

01723000A
douille de calibrage D02, 32 A
violet
E 18
Plus

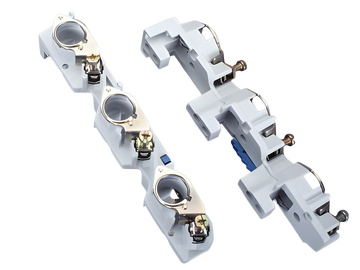

01492000
CUSTO^®60Classic
Embase de fusible D0, pour jeu de barres, 27 mm
E 18 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 10 et barres profilées
Plus

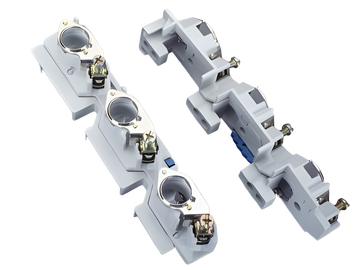

01058000
CUSTO^®60Classic
Embase de fusible D0, pour jeu de barres, 36 mm
E 18 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 10 et barres profilées
Plus

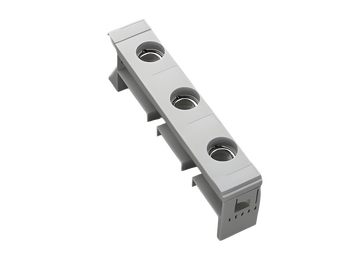

31936000
CUSTO^®60Classic
Embase de fusible D0, pour jeu de barres, 36 mm
E 18 / 63 A
protection contre le contact
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

31554000
CUSTO^®30Compact
embases de fusible D0, monté sur rail, 36 mm
E 18 / 63 A
protection contre le contact
pour jeux de barres: 12 x 5, 10
Plus

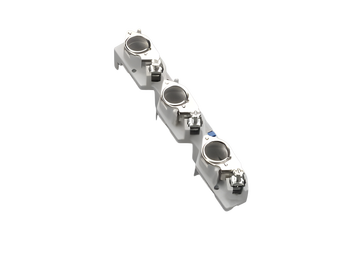

01647000
CUSTO^®60Classic
Embase de fusible D0, pour jeu de barres, 27 mm
E 18 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

31935000
CUSTO^®60Classic
Embase de fusible D0, pour jeu de barres, 27 mm
E 18 / 63 A
protection contre le contact
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

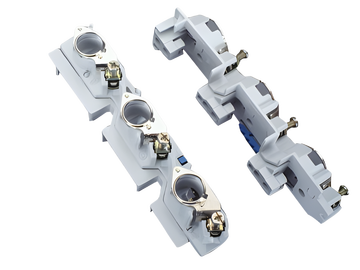

01498000
CUSTO^®60Classic
Embase de fusible D0, pour jeu de barres, 36 mm
avec bande d'écart
E 18 / 3P
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus
