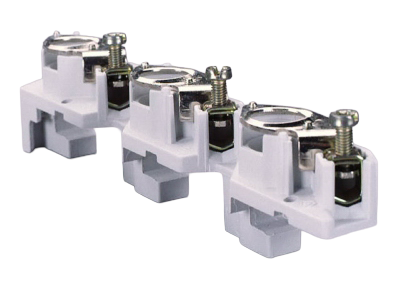

Embase de fusible D0, pour jeu de barres, 36 mm (01058)

The picture may show a similar product.

Description

Référence 01058000

CUSTO^®60Classic

Embase de fusible D0, pour jeu de barres, 36 mm

E 18 / 3P

pour jeux de barres 12, 15, 20, 25, 30 x 10 et barres profilées

Système

60Classic

Groupe de produits	01
Sous-groupe	06

Dimensions de l'emballage	10
EAN	4021267010584

ECLASS 6.1	27142120
ECLASS 7.1	27142120
ETIM 4.0	EC001644
ETIM 5.0	EC001644

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-3:2010 + A1:2013 + A2:2019

Approbations

VDE , DNV GL

Type: 5683

Données techniques

fuse links acc. to standard:	IEC / HD 60269-3
permitted power dissipation of the fuse-link:	5,5 W

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-3:2010 + A1:2013 + A2:2019

Electrical data IEC
Courant assigné (IEC):	63 A
Tension assignée (IEC) CA:	400 V

Tension assignée (IEC) CC:

250 V

Tension assignée de tenue aux chocs Uimp:

6 kV

approved wth fuse links of operation class:	gG
short-circuit strength when protected by fuses:	50 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 3,8 W.

(The power dissipation at full load would be 5,9 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tension maximale IEC CA:	440 V
Tension maximale IEC CC:	262 V

Direct contact of the fuse links on the busbar
for fuse links and gauge rings as per DIN VDE 0636-3 IEC / HD 60269-3

Charactéristiques mécaniques
L x H x P:	36 x 200 x 43
Poids:	16,1 kg/100
Pôles:	3 pôles
pour jeux de barres:	12, 15, 20, 25, 30 x 10 et barres profilées

Type of fastening: Click mechanism protects against movement Contact pressure provided by screw cap E18 Tightening torque of box terminals 4Nm

Points de raccordement
Not suitable for aluminium cables !

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.
Not suitable for aluminium cables !
Conseils	D02 busbar mounted fuse bases are also suitable for D01 busbar mounted fuse bases thanks to special holding springs and special ferrule gauge pieces. From a permanent load of 35A, the 36mm-wide version is recommended due to the heat produced.

permitted power dissipation of the fuse-link:	5,5 W
