Sélection des produits

for UL feeder circuits >250V

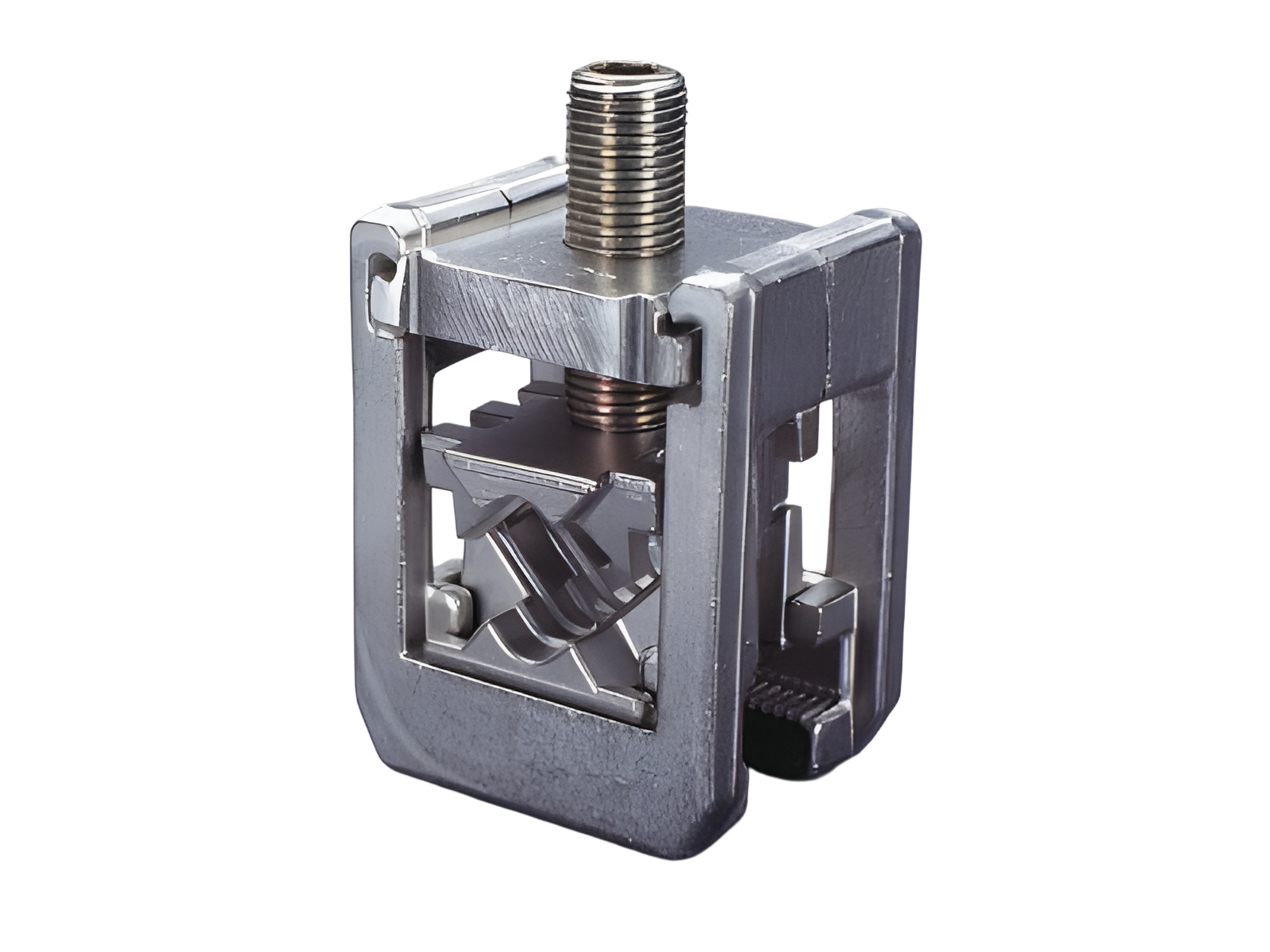

borne pour conducteurs ronds et conducteurs plats (01094)

The picture may show a similar product.

Description

Référence 01094 000

CRITO®

borne pour conducteurs ronds et conducteurs plats

95 - 300 mm²

pour jeux de barres 30 x 10 et barres profilées

Système

60Classic, centre feed unit, 100Energy

Avantages produit

Indication of nominal cross-section and tightening torque marked on the terminal.
Terminal can be subsequently fitted onto and removed from mounted busbar.

Groupe de produits 07
Sous-groupe 25
Dimensions de l'emballage 3
EAN 4021267010942
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Homologations

Normes

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
Electrical data IEC
Courant assigné (IEC): 630 A
Tension assignée (IEC) CA: 690 V
rated peak withstand current  Ipk max.: 81.4 kA
rated short-time withstand current Icw (1.0 s) max.: 26.1 kA
Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CA: 1000 V
Tension maximale IEC CC: 1500 V
current capacity (IEC) max.: 630 A
Charactéristiques mécaniques
L x H x P: 48 x 60 x 100
Poids: 85,7 kg/100
pour jeux de barres: 30 x 10 et barres profilées

Tightening torque 40Nm

Points de raccordement
min. cross-section: 95 mm²
max. cross-section: 300 mm²
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !
Les performances d'isolation de l'article dépendent des conditions d'installation.

Conductors of the following quality: Solid and stranded round and sectored conductors 95 - 300mm².
