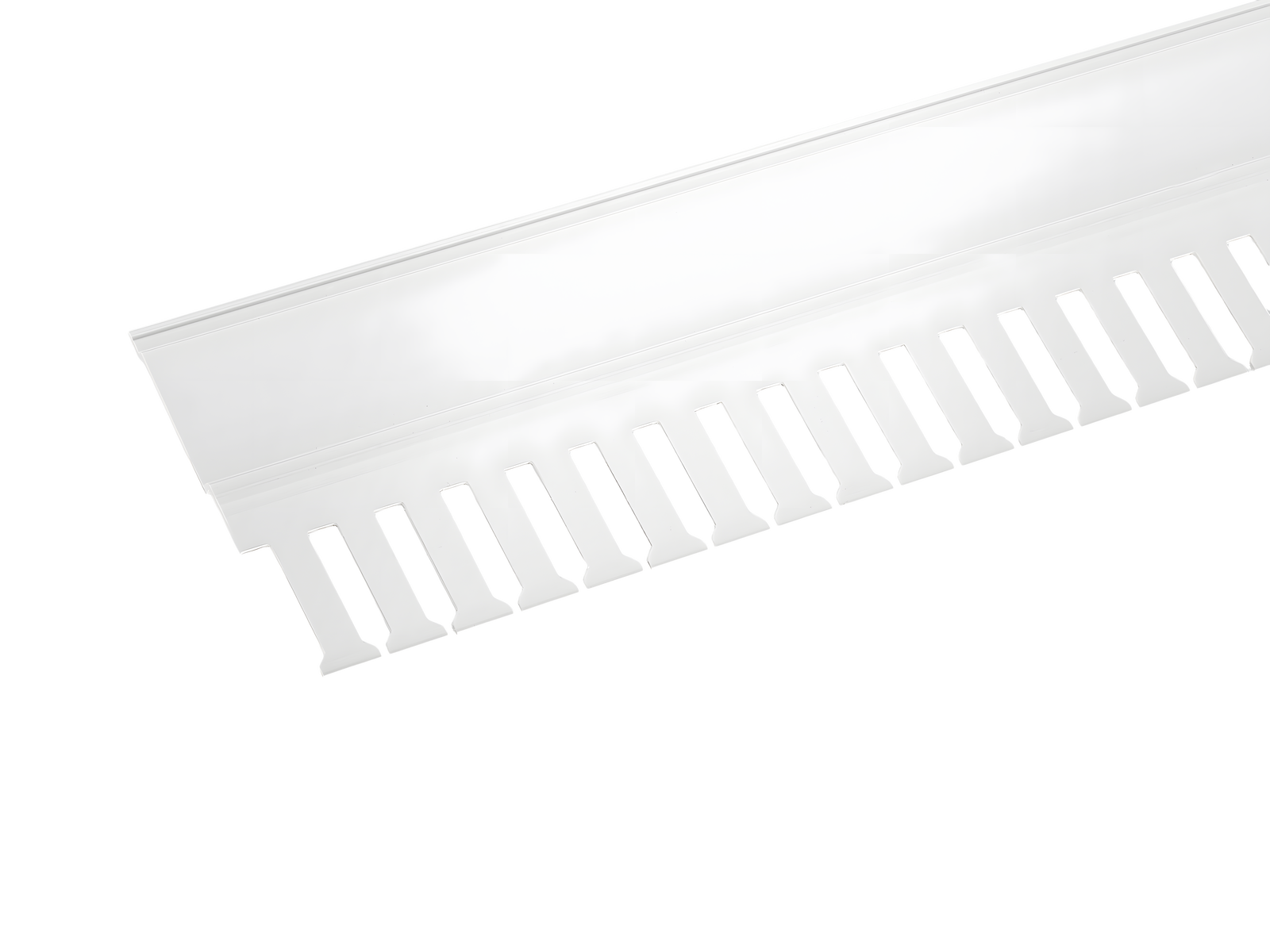

profilé de recouvrement (01417)

The picture may show a similar product.

Description

Référence 01417 000

profilé de recouvrement

cache haut / bas, avec prédécoupes pour le passage de câbles, longueur 1,10 m, pour supports 01136 ou 01137

3 x 118 x 1100

Système

60Classic

Avantages produit

type of protection IP20 is guaranteed with the aid of the section

Groupe de produits	06
Sous-groupe	27

Dimensions de l'emballage	2
EAN	4021267014179

ETIM 5.0	EC002848
ETIM 8.0	EC002848

Homologations

Normes

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

Approbations

for UL feeder circuits >250V

Type: C60.2-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

min. permitted operation temperature

-40°C

Details UL
Normes
UL 508

for UL feeder circuits >250V

Charactéristiques mécaniques
L x H x P:	1100 x 118 x 3
Poids:	23,0 kg/100

Charactéristiques des matériaux
halogen-free:	Yes

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit


for UL feeder circuits >250V

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

01137 000
kit de supports pour profilés de recouvrement
pour systèmes de rails à 4 pôles
kit composé d'un support gauche et droit, pour caches 01599, 01555 et 01417
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

01136 000
kit de supports pour profilés de recouvrement
pour systèmes de rails à 3 pôles
kit composé d'un support gauche et droit, pour caches 01554, 01555 et 01417
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

01162 000
CRITO^®60Classic
kit de raccordement, 4 pôles, sans cache
lam. Cu. 20 - 32 x 3 - 15
pour jeux de barres: 20, 25, 30 x 5, 10 et barres profilées
Plus

01538 000
CRITO^®60Classic
kit de raccordement, 3 pôles, sans cache
lam. Cu. 20 - 32 x 3 - 15
pour jeux de barres: 20, 25, 30 x 5, 10 et barres profilées
Plus

01513 000
CRITO^®
attache de profilé
420 - 960 mm²
bornier 41 x 23-45
pour jeux de barres: profil en triple T
Plus

01907 000
CRITO^®
attache de profilé
250 - 1512 mm²
bornier 64 x 5-28
pour jeux de barres: profil en double T
Plus

01934 000
CRITO^®
attache de profilé
630 - 1600 mm²
bornier 81 x 20-42
pour jeux de barres: profil en double T
Plus

01906 000
CRITO^®
attache de profilé
200 - 1200 mm²
bornier 51 x 5-28
pour jeux de barres: profil en double T
Plus

01935 000
CRITO^®
attache de profilé
1120 - 2400 mm²
bornier 101 x 20-42
pour jeux de barres: profil en double T
Plus

01008 000
CRITO^®
attache de profilé
350 - 1260 mm²
bornier 64 x 23-45
pour jeux de barres: profil en triple T
Plus

01186 000
CRITO^®
attache de profilé
1120 - 2400 mm²
bornier 101 x 23-45
pour jeux de barres: profil en triple T
Plus

01071 000
CRITO^®
bornes à pince
400 - 2000 mm²
bornier 105 x 28
pour jeux de barres: 30 x 10 et barres profilées
Plus

01911 000
CRITO^®
attache de profilé
500 - 1260 mm²
bornier 64 x 20-42
pour jeux de barres: profil en double T
Plus

01185 000
CRITO^®
attache de profilé
300 - 800 mm²
bornier 41 x 20-42
pour jeux de barres: profil en double T
Plus

01936 000
CRITO^®
attache de profilé
400 - 1000 mm²
bornier 51 x 20-42
pour jeux de barres: profil en double T
Plus

01070 000
CRITO^®
bornes à pince
300 - 1260 mm²
bornier 68 x 28
pour jeux de barres: 30 x 10 et barres profilées
Plus

01147 000
CRITO^®60Classic
kit de raccordement, 4 pôles, sans cache
95 - 300 mm², AWG 3/0 - 600 MCM
pour jeux de barres: 20, 25, 30 x 5, 10 et barres profilées
Plus

01537 000
CRITO^®60Classic
kit de raccordement, 3 pôles, sans cache
95 - 300 mm², AWG 3/0 - 600 MCM
pour jeux de barres: 20, 25, 30 x 5, 10 et barres profilées
Plus

01069 000
CRITO^®
bornes à pince
160 - 1000 mm²
bornier 55 x 28
pour jeux de barres: 30 x 10 et barres profilées
Plus

https://pim.woehner.de/FR/INT/1000046168

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
