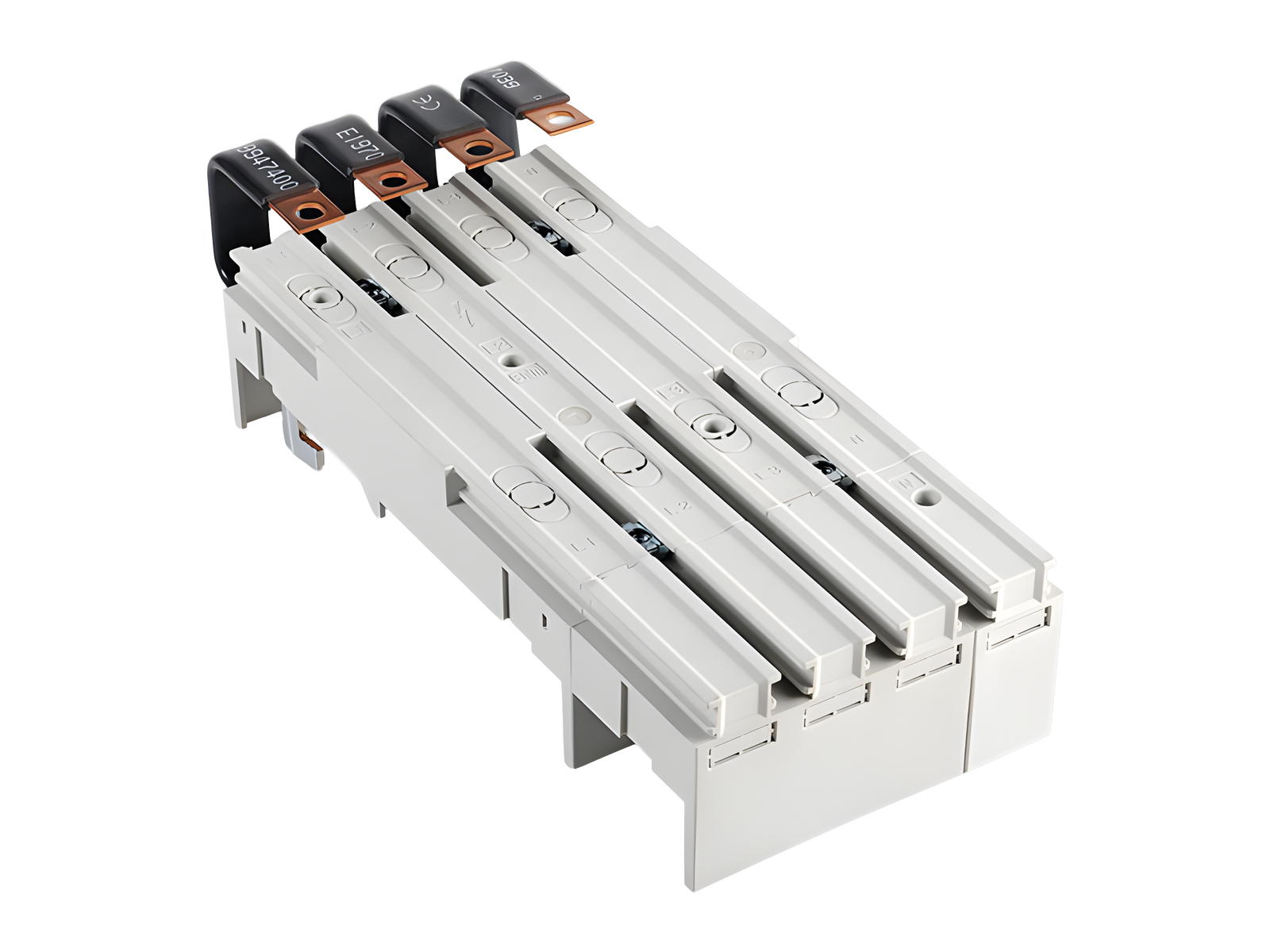

busbar adapter 160 A, 4-pole (32175)

The picture may show a similar product.

Description

Référence 32175 000AC

EQUES^®60Classic

busbar adapter 160 A, 4-pole

raccordement par barre souple par le bas approuvé UL

100 x 260

phase distance 25 mm

Neutre à gauche

raccordement à l'adaptateur par le bas

pour ABB T1, XT1 / Schneider Electric NSXm160 / Siemens 3VA10, 3VA11

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Groupe de produits	05
Sous-groupe	30

Dimensions de l'emballage	1
EAN	4021267321758

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Homologations

Normes

IEC 61439-1:2020

Approbations

for UL feeder circuits >250V

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Courant assigné (IEC):	160 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 11,7 W.

(The power dissipation at full load would be 18,3 W.)

for UL feeder circuits >250V

Charactéristiques mécaniques
L x H x P:	100 x 260 x 35
Poids:	100,8 kg/100
Pôles:	3 pôles + N
pour jeux de barres:	12, 15, 20, 25, 30 x 5, 10 et barres profilées

Application notes

There must be a clearance of at least 10 mm above the article to remove it from the busbar system.

the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB
