adaptateur de jeu de barres 32 A (32428)

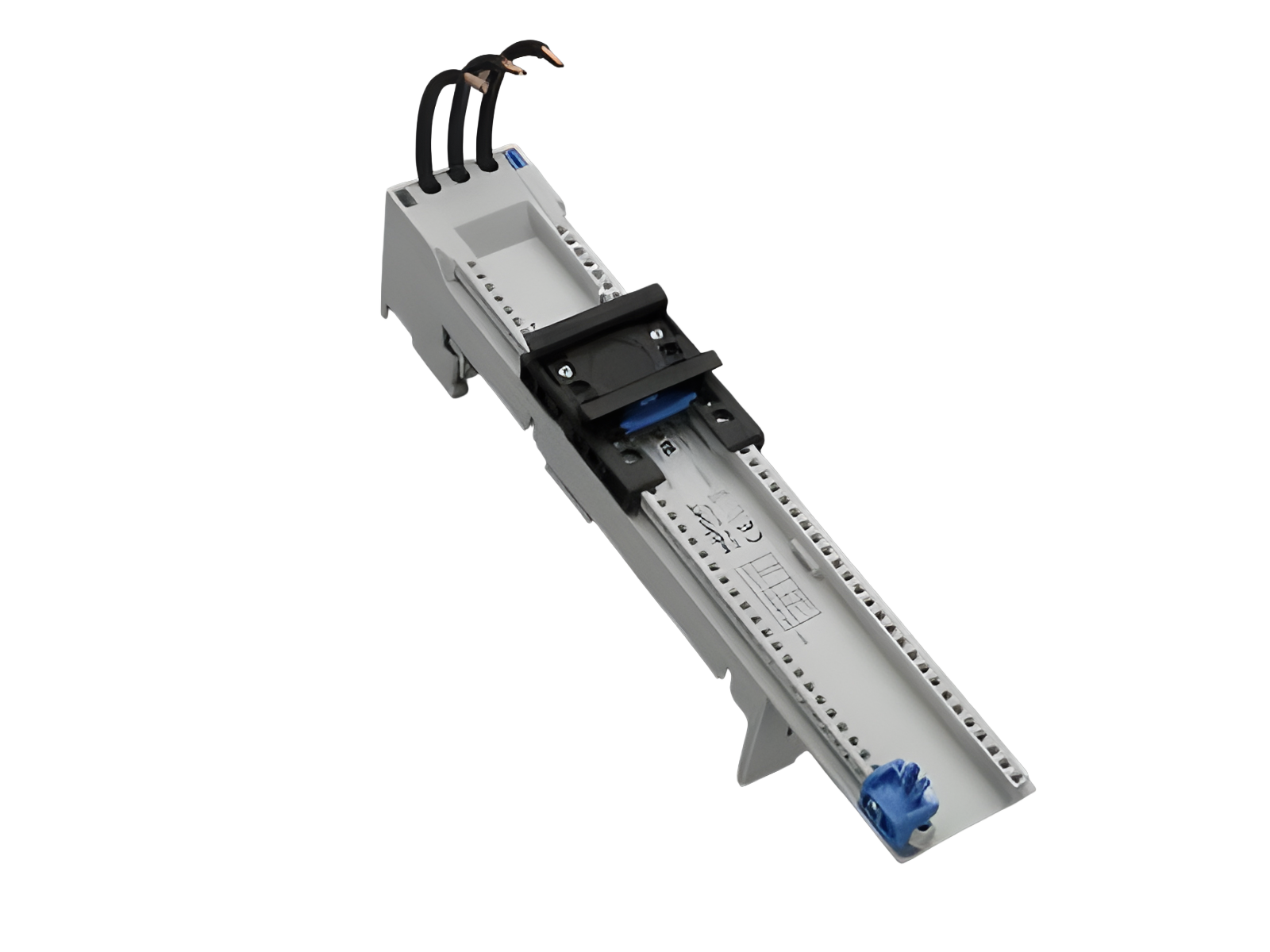

The picture may show a similar product.

Description

Référence 32428 000

EQUES^®60Classic

adaptateur de jeu de barres 32 A

3 pôles

pour démarreur direct Schneider Electric LUB12, LUB32

45 x 260, avec câbles AWG 10 (6 mm²)

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Avantages produit

Conductor ends ultrasonically sealed.
Click mechanism when pushing onto the busbar.

Groupe de produits	05
Sous-groupe	21

Dimensions de l'emballage	4
EAN	4021267324285

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

CSA , UL

for UL feeder circuits >250V

Type: EEC6025-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Courant assigné (IEC):	32 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,6 W.

(The power dissipation at full load would be 2,5 W.)

Details UL
Normes
UL 508

for UL feeder circuits >250V

Electrical data UL
rated current (UL):	32 A
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

SCCR unprotected max.:	5 kA
	3 cycles (without OPD) @ 600 V AC
SCCR protected max.:	65 kA

SCCR:

30 kA with LUB12, LUB32 12,5 A / 600 V AC
65 kA with LUB32 25 A / 480 V AC
50 kA with LUB32 32 A / 480 V AC

Charactéristiques mécaniques
L x H x P:	45 x 260 x 63
Poids:	35,1 kg/100
Pôles:	3 pôles
pour jeux de barres:	12, 15, 20, 25, 30 x 5, 10 et barres profilées

Points de raccordement
with leads
AWG10 (6 mm²)
wire stripping:	9 mm

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.

the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter


for UL feeder circuits >250V
