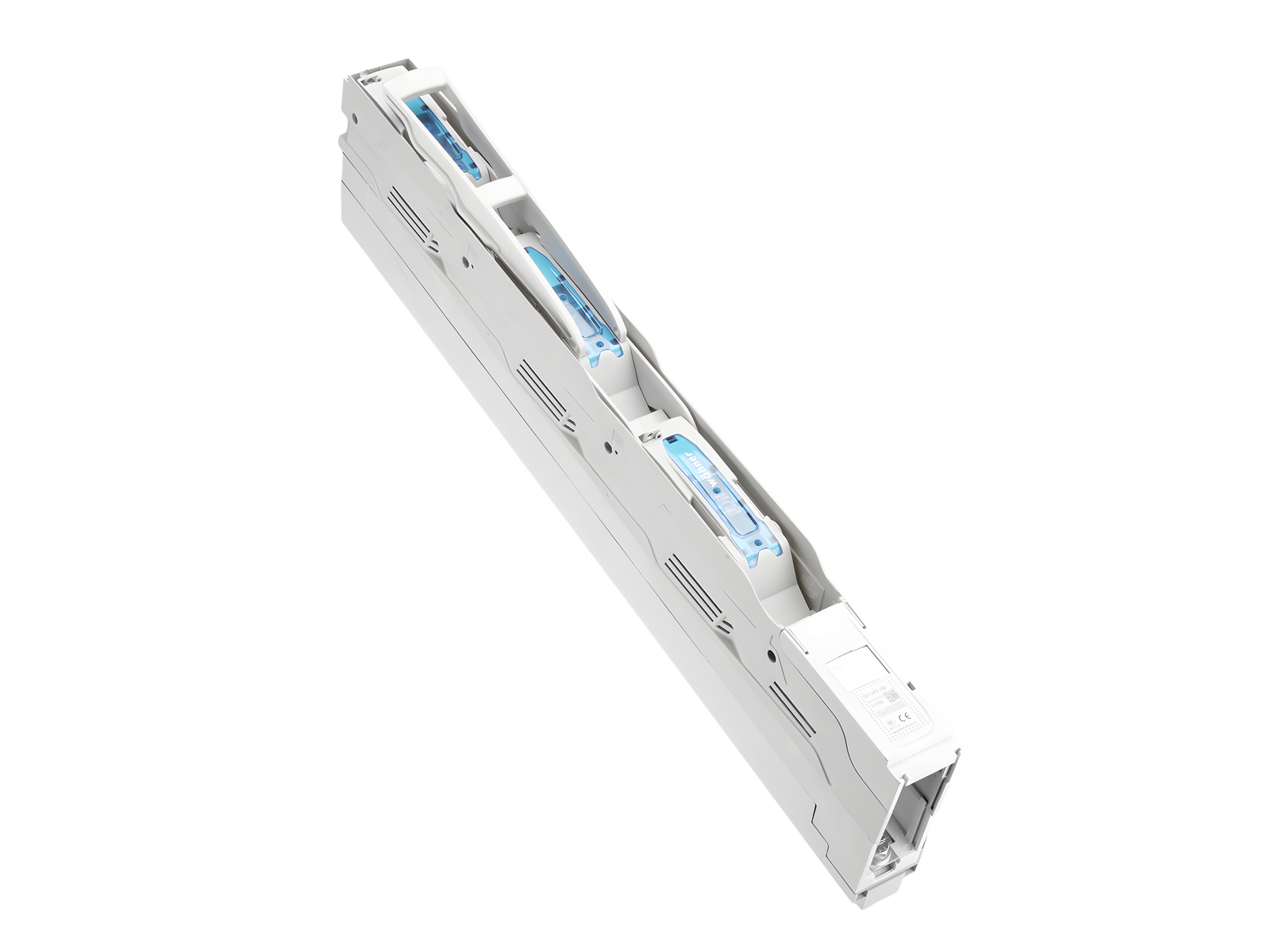

réglette sectionneur à fusible 160 A (33770)

The picture may show a similar product.

Description

Référence 33770 000A

QUADRON®185Power

réglette sectionneur à fusible 160 A

Size NH 00

Taille 00, à commutation tripolaire

version haute avec borne de serrage de 1,5-95 mm²

pour jeux de barres 30, 40, 60, 80, 100, 120 x 10

Système

185Power

Avantages produit

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

Groupe de produits 12
Sous-groupe 52
Dimensions de l'emballage 1
EAN 4021267337704
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approbations

IEC (CB) , CCC

Type: QU185-00

CCC certificate: 2015010302769751

Données techniques

for fuse links size: NH 000, NH 00
fuse links acc. to standard: IEC / HD 60269-2
permitted power dissipation of the fuse-link: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
Details IEC
Normes
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
Electrical data IEC
Courant assigné (IEC): 160 A
Tension assignée (IEC) CA: 800 V
rated isolation voltage Ui AC: 1000 V
Tension assignée de tenue aux chocs Uimp: 8 kV
Catégorie d'emploi CA:

AC-22B (800 V / 63 A)
AC-21B (690 V / 125 A)
AC-22B (500 V / 160 A)
AC-23B (400 V / 160 A)
cond. short-circuit current with fuses (AC): 30 kA / 800 V (63 A)
100 kA / 690 V
approved wth fuse links of operation class: gG

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 17,9 W.

(The power dissipation at full load would be 28,0 W.)

Supplementary data IEC

Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.
Tension maximale IEC CC: 1000 V
further utilisation category DC (IEC 60947-3): DC-20B
max. voltage between the fuses: 1000V
visible information required: Do not switch under load.
Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
Degree of protection IP20 at front, degree of protection near terminal depends on installation
Charactéristiques mécaniques
L x H x P: 50 x 670 x 189
Poids: 261,8 kg/100
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
CT can be integrated in the device: ja
front degree of protection: IP20

Type of fastening:
can be screwed onto drilled busbar, undrilled mounting with terminal clamp
connection:
box terminal 95mm²

Points de raccordement
cage clamp connection
screw drive: S4
wire stripping: 20 mm
min. cross-section: 1,5 mm²
max. cross-section: 70 mm²
re: 1.5 - 10 mm²
rm: 16 - 70 mm²
f: 1.5 - 70 mm²
f + AE: 1.5 - 70 mm²
(f + AE may not fit with max. cross-section)
Md min.: 5,0 Nm
Md max.: 6,0 Nm
lam. Cu width: 9 - 12 mm
lam. Cu thickness: 2 - 10 mm

Application notes

Les unités de commutation à fusibles conformes à la norme IEC 60947-3 ne peuvent fonctionner au-delà de la tension de service nominale que si elles sont utilisées comme sectionneurs à fusible sans fonction de commutation de charge et cela jusqu'à la tension d'isolement assignée et sont marquées en conséquence.
permitted power dissipation of the fuse-link: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Notice de montage

| Symbole CAD 3D PDF

| Symbole CAD 3D STP

| Symbole CAD 2D DXF

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Dimensioned drawing  #2

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accessoires

accessories for mounting

33739 000A
étrier de serrage
pour des jeux de barres sans caches de protection
taille 00
Plus

33765 000A
étrier de serrage CrossLink® IP20
pour des jeux de barres avec protection contre les contacts accidentels
taille 00
Plus

33728 000A
adaptateur double
pour 2 réglettes taille NH 00
pour jeux de barres: 30, 40, 60, 80, 100, 120 x 10
Plus

connection accessories

33915 000
connexion pour ligne auxiliaire, pour borne à cage
connecteur plat EN 61210  6,3 x 0,8
pour: QCB-NH00, QCS-NH00, QCS-160
Plus

covers

33732 000A
cache bornes, version haute, raccordement en bas
pour 33700, 33715, 33720, 33770, 33771, 33772 et QUADRON®185Power Speed, 00
taille 00
Plus

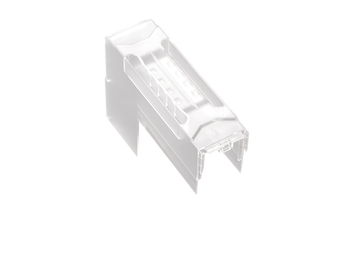

33726 000A
cache bornes, version haute, raccordement en haut
pour 33700, 33715, 33720, 33770, 33771, 33772
taille 00
Plus

33113 000
pour les caches latéraux
pour caches frontaux
taille 00 - 3
Plus

33758 000A
obturateur latéral
pour caches frontaux
taille 00 - 3
Plus

connection cable

37904 000A
RJ12 lead with pin connector strip Wago
with leads RJ12, 3.00 m
to connect prewired in-line fuse switch-disconnectors with the current extension module 37100
Nouveau
Plus

37907 000A
RJ12 lead with pin connector strip Wago
with lead RJ12, 0.3 m
to connect prewired in-line fuse switch-disconnectors with the current extension module 37100
Nouveau
Plus

37905 000A
RJ12 lead with pin connector strip Wago
with leads RJ12, 1.5 m
to connect prewired in-line fuse switch-disconnectors with the current extension module 37100
Nouveau
Plus

37903 000A
Wago connector components
for independent assembly of RJ12 cables
Nouveau
Plus

37906 000A
RJ12 lead with pin connector strip Wago
with leads RJ12, 0.6 m
to connect prewired in-line fuse switch-disconnectors with the current extension module 37100
Nouveau
Plus

further accessories

33156 000
contact de signalisation
commutateur 250 V AC / 5 A, 30 V DC / 4 A
Plus

measuring transformers 333mV

33290 000A
Transformateur de mesure 150 A / 333 mV
Size CT3
2,5 VA / classe 0,5
Nouveau
Plus

33305 000A
Transformateur de mesure 100 A / 333 mV
Size CT3
2,5 VA / classe 1
Nouveau
Plus

33303 000A
Transformateur de mesure 100 A / 333 mV
Size CT3
1,5 VA / classe 0,5
Nouveau
Plus

33291 000A
Transformateur de mesure 150 A / 333 mV
Size CT3
2,5 VA / classe 1
Nouveau
Plus

current transformers class 1

33741 000
transformateur de courant 80 A / 5 A
Size CT3
2,5 VA / classe 1
taille 00
Plus

33742 000
transformateur de courant 150 A / 5 A
Size CT3
2,5 VA / classe 1
taille 00
Plus

33744 000
transformateur de courant 150 A / 5 A
Size CT5
1,5 VA / classe 1
taille 1 - 3
Plus

current transformers class 0.5

33749 000
transformateur de courant 100 A / 5 A
Size CT3
1,5 VA / classe 0,5
taille 00
Plus

33751 000
transformateur de courant 150 A / 5 A
Size CT3
2,5 VA / classe 0,5
taille 00
Plus

33750 000
transformateur de courant 100 A / 5 A avec déclaration de conformité
Size CT3
1,5 VA / classe 0,5
taille 00
Plus

33752 000
transformateur de courant 150 A / 5 A avec déclaration de conformité
Size CT3
2,5 VA / classe 0,5
taille 00
Plus
