interrupteur-sectionneur à 3 pôles

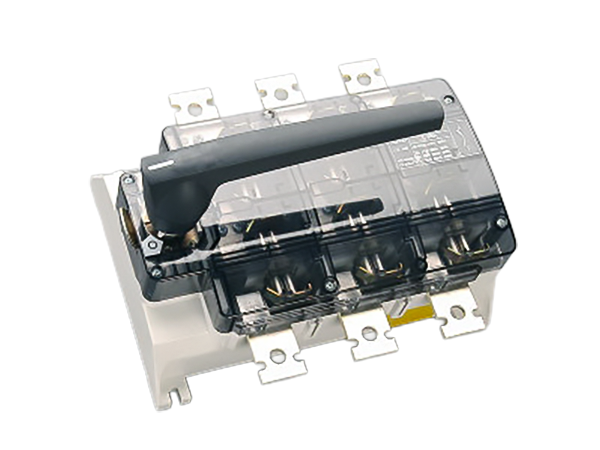

The picture may show a similar product.

Description

Référence 33336 000

CAPUS Panel

interrupteur-sectionneur à 3 pôles

vis M12, poignée gris graphite

800 A

for mounting plate

ERGON-800

stock sale

date of phase-out: 30.06.2026

à remplacer par: 23006000AD

Système

Panel

Avantages produit

double-breaking main contacts,
visible separation sections,
user-independent switching,
assembly and connection material contained in scope of delivery

Groupe de produits	14
Sous-groupe	12

Dimensions de l'emballage	1
EAN	4021267333362

ECLASS 14.0	27371403
ETIM 5.0	EC000216
ETIM 8.0	EC000216
ETIM 10.0	EC000216

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Approbations

IEC (CB)

Type: LTS-800

EAC Type: LTS

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Electrical data IEC
Courant assigné (IEC):	800 A
Tension assignée (IEC) CA:	500 V

rated isolation voltage U_i AC:	1000 V
Tension assignée de tenue aux chocs Uimp:	12 kV

Catégorie d'emploi CA:

AC-23B (500V)
AC-22B (500V)
AC-21B (500V)

approved wth fuse links of operation class:	gG
rated short-time withstand current I_cw (1.0 s) max.:	20 kA
rated making capacity:	40 kA

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 108,2 W.

(The power dissipation at full load would be 169,0 W.)

Mechanical lifespan (switching operations) 2500 rated short-circuit making capacity 40kA
conv. therm. current in housing 800A, horizontal installation (adjacent poles) encapsulated 756 x 378 x 482mm 800A, vertical installation (poles beneath each other) encapsulated 600 x 600 x 400mm
Shock protection at front with terminal space cover IP40

Charactéristiques mécaniques
L x H x P:	330 x 290 x 237
Poids:	944,0 kg/100
Pôles:	3 pôles
Mounting:	for mounting plate

degree of protection:

IP20

Points de raccordement
screw connection
M12
Md min.:	36,0 Nm
Md max.:	44,0 Nm
lam. Cu width:	24 - 50 mm
lam. Cu thickness:	5 - 10 mm

Charactéristiques des matériaux
halogen-free:	Yes

Application notes

When installing a cover, the switch-disconnector on the housing must not be closed, the safety instructions for the Emergency Stop switch must be observed.

Links (Prices, CAD data)

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD data WSCAD

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Dimensioned drawing #2

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

connection accessories

33165 000
borne à étrier pour câbles Cu
150 - 300 mm²
pour: QCB-NH2, LTS-F 400, LTS 630
Plus

covers

33352 000
cache pour espace de connexion
caches pour toutes les connexions, gris foncé
LTS-800, LTS-F 630
Plus

further accessories

33346 000
mécanisme rotatif pour porte
anthracite, sans poignée
avec verrouillage de porte cadenassable
pour: LTS-800, LTS-F630
Plus

33347 000
contact de signalisation
1 n/c + 1 n/o, connecteurs enfichables 6,3 x 0,8
LTS, LTS-F
Plus

33381 000
axe de prolongement, longueur 550 mm
LTS-800, LTS-F 630
pour: LTS-800, LTS-F630
Plus

23924 000AD
axe de prolongement, longueur 300 mm
pour: S32 630 A - 3150 A
Plus

Similar products

33358 000
CAPUS Panel
interrupteur-sectionneur à 3 pôles
vis M12, poignée rouge
800 A
for mounting plate
; à remplacer par: 23006
Plus

https://pim.woehner.de/FR/DE/1000049586

Trouver votre contact

to the contact site

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
