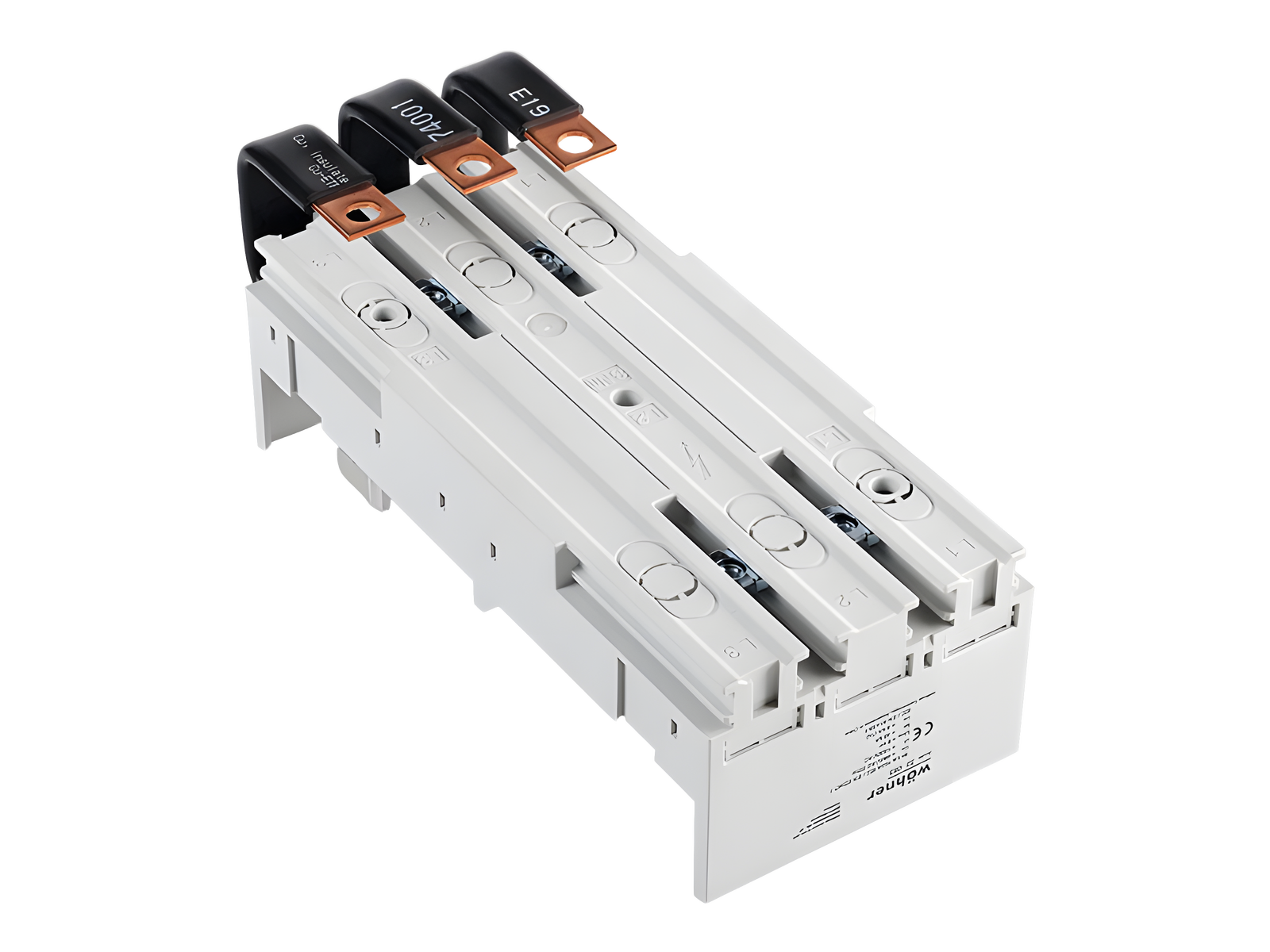

busbar adapter 160 A, 3-pole

The picture may show a similar product.

Description

Référence 32173 000AC

EQUES 60Classic

busbar adapter 160 A, 3-pole

raccordement par barre souple par le bas approuvé UL

76 x 200

phase distance 25 mm

raccordement à l'adaptateur par le bas

pour ABB T1, XT1 / Schneider Electric NSXm160 / Siemens 3VA10, 3VA11

pour jeux de barres 12, 15, 20, 25, 30 x 5, 10 et barres profilées

Système

60Classic

Groupe de produits	05
Sous-groupe	30

Dimensions de l'emballage	1
EAN	4021267321734

ECLASS 14.0	27370304
ETIM 5.0	EC001531
ETIM 8.0	EC001531
ETIM 10.0	EC001531

Homologations

Normes

IEC 61439-1:2020

Approbations

for UL feeder circuits >250V

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Courant assigné (IEC):	160 A
Tension assignée (IEC) CA:	690 V

rated isolation voltage U_i AC:	800 V
Tension assignée de tenue aux chocs Uimp:	6 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 7,7 W.

(The power dissipation at full load would be 12,0 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

min. permitted operation temperature

-40°C

for UL feeder circuits >250V

Charactéristiques mécaniques
L x H x P:	76 x 220 x 35
Poids:	65,8 kg/100
Pôles:	3 pôles
pour jeux de barres:	12, 15, 20, 25, 30 x 5, 10 et barres profilées

Charactéristiques des matériaux
halogen-free:	Yes

Application notes

Il doit y avoir un espace libre d'au moins 10 mm au-dessus de l'article pour le retirer du jeu de barres.

the short-circuit capacity of the combination of adapter and MCCB depends on the MCCB


for UL feeder circuits >250V
