Value Added Services

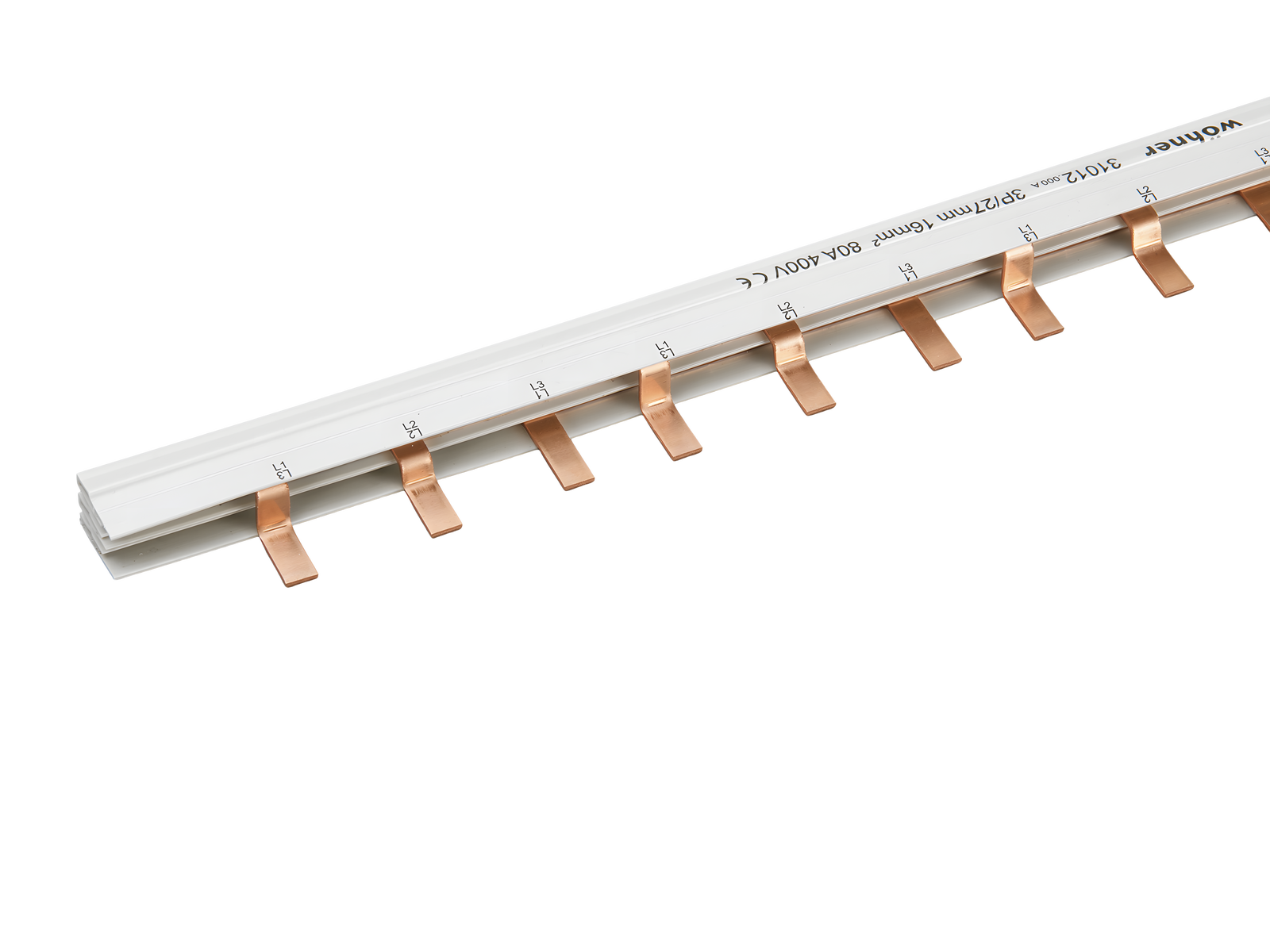

peigne de raccordement à 3 pôles, modèle cavalier, pas 27 mm (31012)

The picture may show a similar product.

Description

Référence 31012000A

peigne de raccordement à 3 pôles, modèle cavalier, pas 27 mm

80 A, longueur 1 m

16 mm²

Groupe de produits	06
Sous-groupe	95

Dimensions de l'emballage	10
EAN	4021267310127

ECLASS 6.1	27371306
ECLASS 7.1	27371306
ETIM 4.0	EC000215
ETIM 5.0	EC000215

Homologations

Normes

IEC 61439-1:2020

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Courant assigné (IEC):	80 A
Tension assignée (IEC) CA:	400 V

Tension assignée de tenue aux chocs Uimp:

4 kV

power dissipation of the article:

The power dissipation at a typical load of 80 % results to 1,8 W.

(The power dissipation at full load would be 2,8 W.)

Supplementary data IEC
Les valeurs suivantes ont été vérifiées par des tests sous certaines conditions. Veuillez demander ces conditions à Wöhner avant de concevoir votre armoire.

Tenue au courant avec alimentation au milieu:

130 A

Charactéristiques mécaniques
L x H x P:	1000 x 17 x 16
Poids:	56,2 kg/100
Section:	16 mm²

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Symbole CAD 3D STP

| Data packet EPlan (*.edz)

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Accessoires

31029000A
borne de raccordement, latérale
6 - 50 mm²
pour: 31012, 31310, 31312
Plus

31085000A
borne de raccordement, frontale
6 - 50 mm²
pour: 31012, 31310, 31312
Plus

31027000B
embout
pour peignes de raccordement à 2 pôles et 3 pôles 16 mm²
Plus

Usage

31288000
TRITON^®Panel
embase de fusible D0, à encastrer
E 14 / 16 A / 3P
protection contre le contact selon DGUV V3
Plus

31293000
TRITON^®Panel
embase de fusible D0, à encastrer
E 18 / 63 A / 3P
protection contre le contact selon DGUV V3
Plus

31118000
AMBUS^®Panel
support pour fusibles cylindriques
14x51 / 3P
50 A / 690 V
Plus

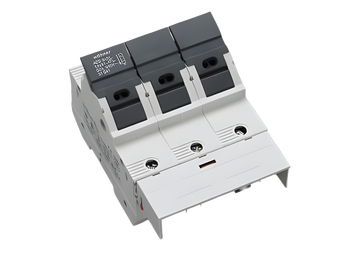

31941000
AMBUS^®Panel
support pour fusibles cylindriques avec indicateur de position
14 x 51 / 3P
50 A / 690 V
for fuse links with striker pin
Plus

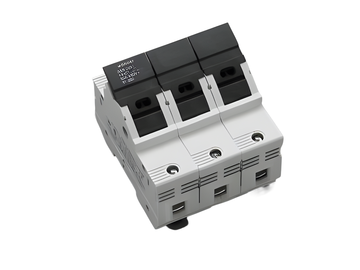

31280000
AMBUS^®Panel
support pour fusibles cylindriques, pour fusibles semi-conducteurs
14 x 51 / 3P
50 A / 690 V
Plus

31557000A
SECUR^®Panel
sectionneur à fusibles D0 jusqu'à 63 A
avec LED
3P
Plus

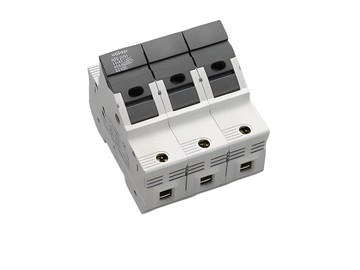

31138000
AMBUS^®Panel
support pour fusibles cylindriques avec LED
14 x 51 / 3P
50 A / 110 - 690 V
indication of a released fuse link
Plus

31302000
CUSTO^®Panel
embase de fusible D0, à encastrer
E 14 / 16 A / 3P
protection contre le contact
Plus

31314000A
SECUR^®Panel
sectionneur à fusibles D0 jusqu'à 63 A
3P
Plus

31306000
CUSTO^®Panel
embase de fusible D0, à encastrer
E 18 / 63 A / 3P
protegé contre les contacts accidentels
Plus

https://pim.woehner.de/FR/DE/1000073665
