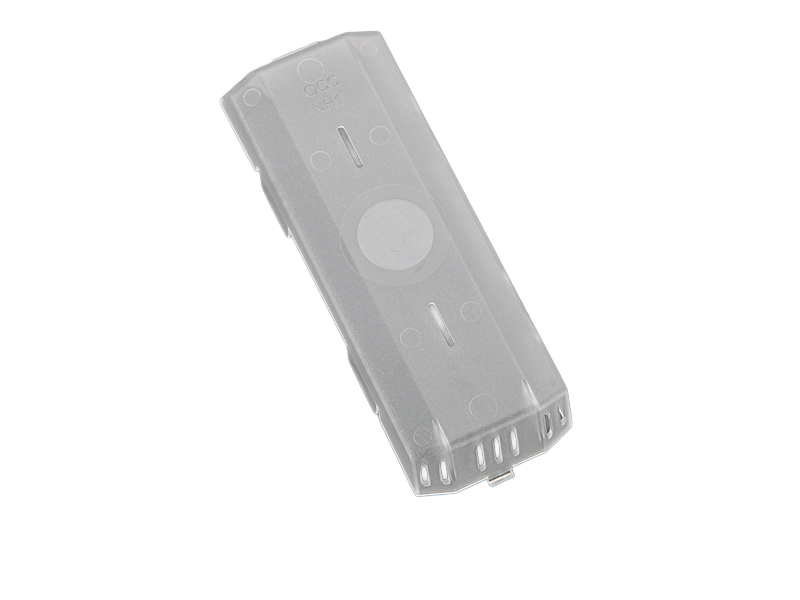

cache pattes d'extraction pour 03300, 03301

The picture may show a similar product.

Description

Référence 33916 000

NH 1

Système

60Classic

Groupe de produits	10
Sous-groupe	66

Dimensions de l'emballage	3
EAN	4021267339166

ECLASS 14.0	27142192
ETIM 5.0	EC001660
ETIM 8.0	EC001660
ETIM 10.0	EC001660

Homologations

Normes

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

EAC Type: AC-A

Données techniques

Details IEC
Normes
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

Charactéristiques mécaniques
Poids:	2,5 kg/100

Charactéristiques des matériaux
halogen-free:	Yes

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links (Prices, CAD data)

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD data WSCAD

Documentation

| Informations techniques générales

| Data packet EPlan (*.edz)

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

03301 000
QUADRON 60Classic
embase de fusible NH 250 A
vis M10
taille 1 / 3P
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus

03300 000
QUADRON 60Classic
embase de fusible NH 250 A, sortie en haut / en bas
borne à cage
taille 1 / 3P
raccordement par le haut ou par le bas
pour jeux de barres: 12, 15, 20, 25, 30 x 5, 10 et barres profilées
Plus
