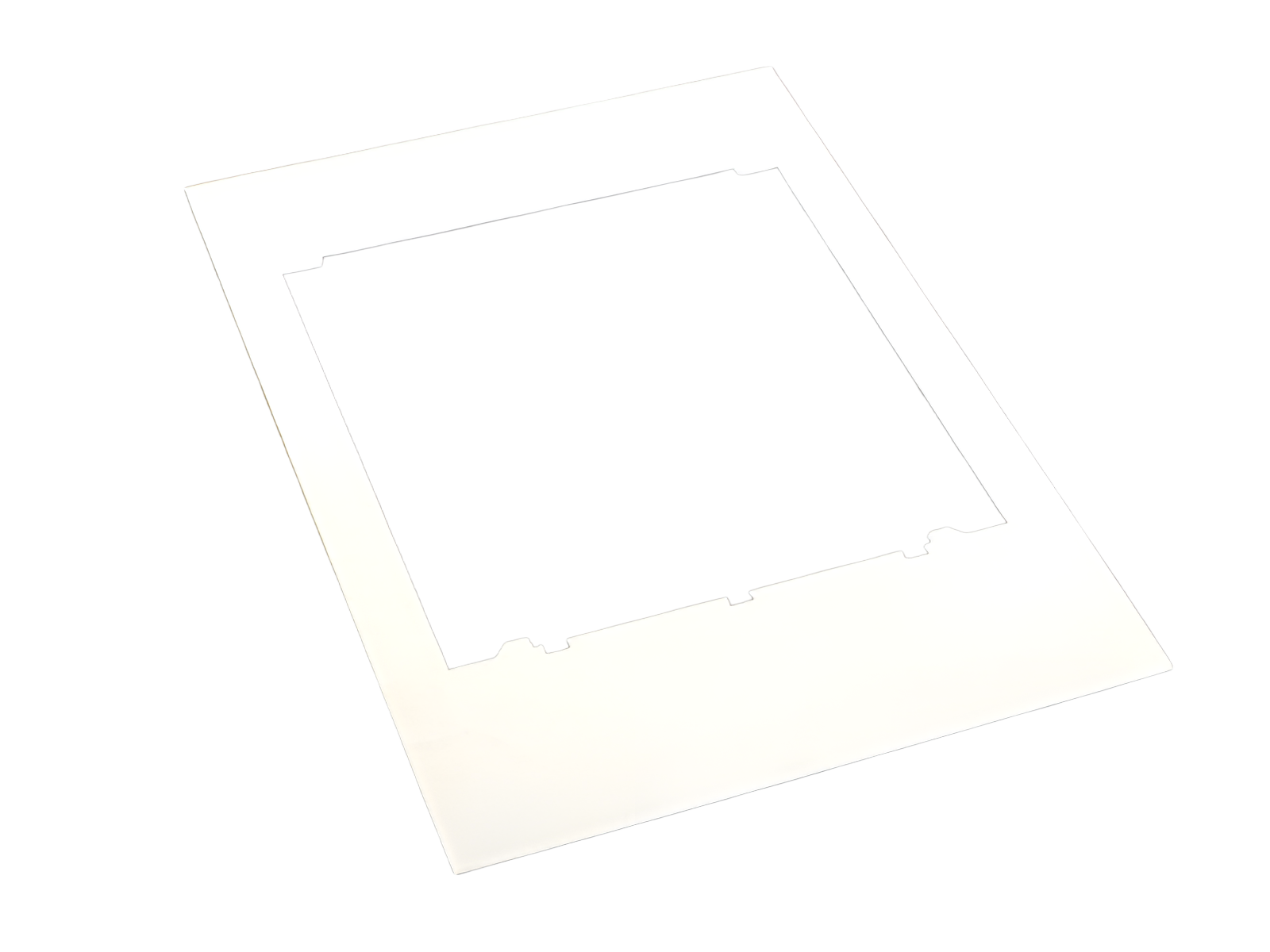

cadre, simple (33153)

The picture may show a similar product.

Description

Référence 33153000

cadre, simple

248 x 330

taille 2

Groupe de produits	09
Sous-groupe	51

Dimensions de l'emballage	1
EAN	4021267331535

ECLASS 6.1	27142190
ECLASS 7.1	27142190
ETIM 4.0	EC002498
ETIM 5.0	EC002498

Homologations

Normes

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

Données techniques

Details IEC
Normes
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

Charactéristiques mécaniques
L x H x P:	248 x 330 x 2
Poids:	9,4 kg/100

Application notes


short-circuit withstandability:	not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

Documentation

| Informations techniques générales

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)

Usage

33150000
QUADRON^®Panel
sectionneur à fusible NH taille 2, 400 A, à encastrer
vis M10
with electromechanical fuse monitoring
