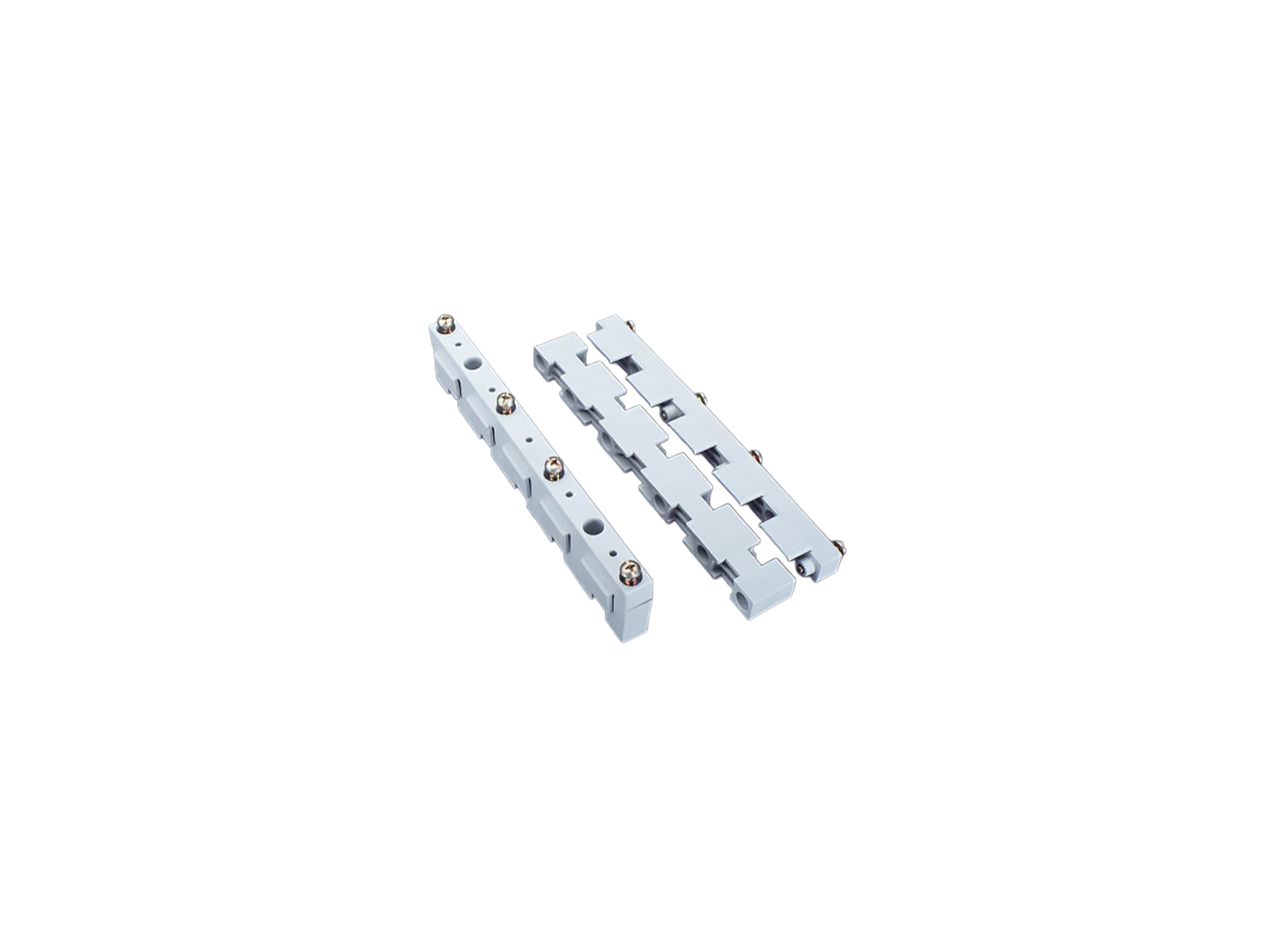

support de jeu de barres

The picture may show a similar product.

Description

Référence 01915 000

5 pôles, avec trous de vissage internes

pour jeux de barres 12 x 5, 10

Avantages produit

With internal screw holes
can also be used as centre support.

Groupe de produits	06
Sous-groupe	18

Dimensions de l'emballage	10
EAN	4021267019150

ECLASS 14.0	27400607
ETIM 5.0	EC001166
ETIM 8.0	EC001166
ETIM 10.0	EC001166

Homologations

Normes

IEC 61439-1:2020

UL 508

Approbations

CSA , UL , DNV GL

Type: 499

EAC Type: SB

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologation CCC: no certification required

Données techniques

Details IEC
Normes
IEC 61439-1:2020

Electrical data IEC
Tension assignée (IEC) CA:	690 V

Tension assignée de tenue aux chocs Uimp:

6 kV

Short-circuit withstand rating:
surge current strength > 34kA at busbar support separation of 400mm
surge current strength > 45kA at busbar support separation of 200mm
further values in the short-circuit withstand rating diagram

Details UL
Normes
UL 508

Electrical data UL
rated voltage (UL) AC:	600 V
rated frequency (UL):	50 / 60 Hz

Charactéristiques mécaniques
L x H x P:	15 x 205 x 41
Poids:	13,3 kg/100
Pôles:	5-polig
pour jeux de barres:	12 x 5, 10

Tightening torque of the screws: 4 Nm

Charactéristiques des matériaux
halogen-free:	Yes

Links

Article master data, overviews and prices

Calcul de la plus-value métal

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Documentation

| Informations techniques générales

| Dessin d’encmbrement

| Déclaration de conformité UE

| Descriptif produit (Pdf)

| Donnée pour la vérification de la conformité à l’IEC/EN 61439-1

| Texte complet pour spécification format (*.rtf)

| Texte standard pour spécification format (*.rtf)
