parte inferior de base NH de 160 A (03212)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 03212 000

QUADRON^®Panel

parte inferior de base NH de 160 A

tornillo M8 en ambos lados

talla 00/3P, con tapa de protección contra contacto larga

for mounting plate

sistema

Panel

grupo de producto	10
subgrupo	15

embalaje	5
EAN	4021267032128

ECLASS 6.1	27142106
ECLASS 7.1	27142106
ETIM 4.0	EC000067
ETIM 5.0	EC000067

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

tipo: NH-00

Datos técnicos

para fusibles de tamaño:	NH 000, NH 00
fusibles según norma:	IEC / HD 60269-2
potencia disipada del fusible permitida:	12 W

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

datos electricos IEC
intensidad de corriente nominal (IEC):	160 A
tensión nominal (IEC) AC:	690 V

tensión nominal (IEC) DC:

440 V

tensión de pico Uimp:

6 kV

corriente de cortocircuito cuando se protege por fusibles:

50 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 8,0 W.

(The power dissipation at full load would be 12,5 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC:	800 V
tensión máxima (IEC) DC:	800 V

for fuse links IEC 60269-2 / DIN VDE 0636-201 size 00 up to 12W power dissipation

datos mecánicos
An x A x P:	99 x 200 x 88
peso:	48,4 kg/100
Polaridad:	3 polos
Mounting:	for mounting plate

puntos de apriete
screw connection
M8
screw drive:	SW13
Md min.:	12,0 Nm
Md max.:	14,0 Nm
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

potencia disipada del fusible permitida:	12 W

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

connection accessories

covers

79448 000
tapa fusible
para base NH y 33705
NH 00
Mas

further accessories

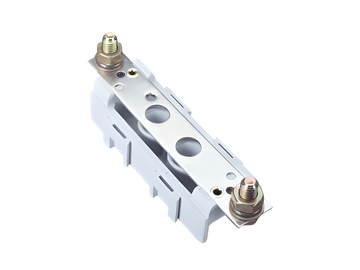

03519 000
conductor neutro de 160 A
tornillo M8 en ambos lados
for mounting plate
Mas

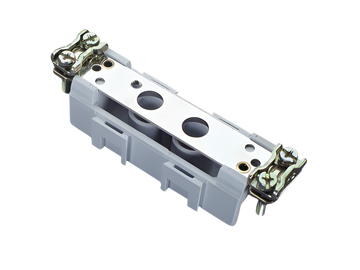

03620 000
conductor neutro de 160 A
brida, en ambos lados
for mounting plate
Mas

accessories for fuses

03502 000
maneta extractora de fusibles NH
sin manguito
talla 000-3
Mas

https://pim.woehner.de/ES/INT/1000159873

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
