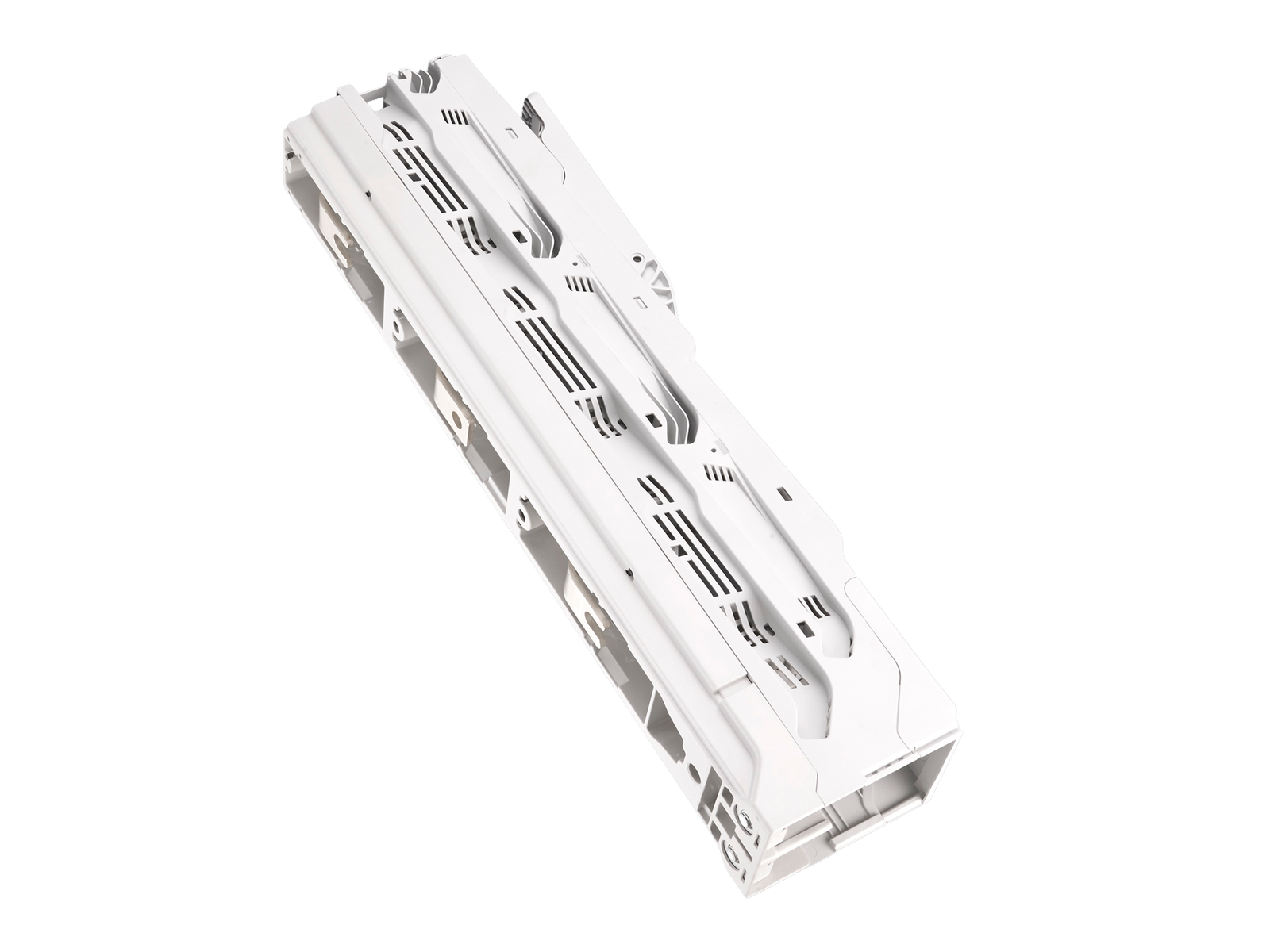

interruptor-seccionador fusible vertical, 400 A (33702)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33702 000A

QUADRON^®185Power

interruptor-seccionador fusible vertical, 400 A

Size NH 2

talla 2, 3 polos conmutables

tornillo M12

para barras 30, 40, 60, 80, 100, 120 x 10

sistema

185Power

ventajas del producto

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

grupo de producto	12
subgrupo	54

embalaje	1
EAN	4021267337025

ECLASS 6.1	27142108
ECLASS 7.1	27142108
ETIM 4.0	EC001046
ETIM 5.0	EC001046

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

homologaciónes

IEC (CB) , CCC

tipo: QU185-2

CCC certificate: 2015010302769224

Datos técnicos

para fusibles de tamaño:	NH 2
fusibles según norma:	IEC / HD 60269-2
potencia disipada del fusible permitida:	34 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos electricos IEC
intensidad de corriente nominal (IEC):	400 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	1000 V
tensión de pico Uimp:	8 kV

Utilisation category AC (IEC 60947-3) :

AC-23B 400A/400V
AC-22B 400A/500V
AC-22B 400A/690V
AC-21B 400A/690V

corriente de cortocircuito condicional con fusibles (AC):	65 kA / 800 V (200A)
	100 kA / 690 V (400 A)
	120 kA / 400 V (400 A)
aprobado con fusibles de característica:	gG

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 38,4 W.

(The power dissipation at full load would be 60,0 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

further utilisation category DC (IEC 60947-3):

DC-20B
max. voltage between the fuses: 1000V
visible information required: Do not switch under load.

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP20 at front (see mounting instruction)

datos mecánicos
An x A x P:	100 x 670 x 189
peso:	480,0 kg/100
Polaridad:	3 polos
para barras:	30, 40, 60, 80, 100, 120 x 10

el transformador de corriente puede ser integrado en el aparato:	ja
el transformador de corriente puede ser integrado en el módulo de transformador:	ja
grado de protección frontal:	IP20
degree of protection when open:	IP10

Type of fastening:
can be screwed onto drilled busbar, diameter 13mm, undrilled mounting with terminal clamp
connection:
screw connection M12

puntos de apriete

screw M12 : Md 30 Nm

Application notes

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
The terminal compartment cover 33733 is always needed for the connection at top and when using cable lugs.

potencia disipada del fusible permitida:	34 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Dimensioned drawing #2

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Accesorios

accessories for mounting

33738 000A
abrazadera CrossLink®
para sistemas de barras con protección contra contacto directo CrossLink®
talla 1-3
Mas

33740 000A
abrazadera
para sistemas de barras sin módulos de protección
talla 1-3
Mas

connection accessories

33735 000A
borne-brida
for Cu / Al 70 - 240 mm²
talla 1-3
para: Cu / Al 70 - 240 mm²
Mas

33736 000A
borne-brida
for Cu / Al 120 - 300 mm²
talla 1-3
Mas

covers

33733 000A
cubierta del área de conexión
universal para carriles NH de talla 1 - 3 y bloque de terminales de 800 A
talla 1-3
Mas

33758 000A
listón de soporte para obturador lateral
para tapas delanteras
talla 00-3
Mas

33761 000A
tapa de protección contra contacto directo en la parte posterior
protección en la parte posterior para la fase L1
Mas

connection cable

37902 000A
Connection kit LTL NH1-3 for RJ12 cable
spring connector strip with 6 x 0.5 mm² leads
for internal wiring of the transformers and connection of the RJ12 cable
NEW
Mas

37903 000A
Wago connector components
for independent assembly of RJ12 cables
NEW
Mas

37904 000A
RJ12 lead with pin connector strip Wago
with leads RJ12, 3.00 m
to connect prewired in-line fuse switch-disconnectors with the current extension module 37100
NEW
Mas

37905 000A
RJ12 lead with pin connector strip Wago
with leads RJ12, 1.5 m
to connect prewired in-line fuse switch-disconnectors with the current extension module 37100
NEW
Mas

37906 000A
RJ12 lead with pin connector strip Wago
with leads RJ12, 0.6 m
to connect prewired in-line fuse switch-disconnectors with the current extension module 37100
NEW
Mas

37907 000A
RJ12 lead with pin connector strip Wago
with lead RJ12, 0.3 m
to connect prewired in-line fuse switch-disconnectors with the current extension module 37100
NEW
Mas

further accessories

33156 000
interruptor de señalización
conmutador 250 V AC / 5 A, 30 V DC / 4 A
Mas

33762 000A
módulo de transformador de corriente universal
para el montaje en el área de conexión
talla 1-3
Mas

33768 000A
soporte del conector con carril de montaje
para el cableado del transformador de corriente
talla 1-3
Mas

33769 000A
soporte del aparato con carriles de montaje
para el control de fusibles y el cableado del transformador de corriente
talla 1-3
Mas

measuring transformers 333mV

37289 000A
Transformador de medida 200 A / 333 mV
Size CT2
class 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37290 000A
Transformador de medida 250 A / 333 mV
Size CT2
class 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37296 000A
Transformador de medida 200 A / 333 mV
Size CT2
class 0.5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37297 000A
Transformador de medida 250 A / 333 mV
Size CT2
class 0.5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
NEW
Mas

37303 000A
Transformador de medida 200 A / 333 mV
Size CT2
class 0.5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
on request
Mas

current transformers class 1

37212 000A
transformador de corriente de 200 A / 5 A
Size CT2
2,5 VA / clase 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37213 000A
transformador de corriente de 250 A / 5 A
Size CT2
2,5 VA / clase 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37214 000A
transformador de corriente de 400 A / 5 A
Size CT2
2,5 VA / clase 1
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

current transformers class 0.5

37219 000A
transformador de corriente de 200 A / 5 A
Size CT2
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37220 000A
transformador de corriente de 250 A / 5 A
Size CT2
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37221 000A
transformador de corriente de 400 A / 5 A
Size CT2
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37232 000A
transformador de corriente de 200 A / 5 A, con decl. de conformidad
Size CT2
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37233 000A
transformador de corriente de 250 A / 5 A, con decl. de conformidad
Size CT2
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37234 000A
transformador de corriente de 400 A / 5 A, con decl. de conformidad
Size CT2
2,5 VA / clase 0,5
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

current transformers class 0.5s

37226 000A
transformador de corriente de 250 A / 5 A
Size CT2
2,5 VA / clase 0,5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
stock sale
Mas

37227 000A
transformador de corriente de 400 A / 5 A
Size CT2
2,5 VA / clase 0,5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

37236 000A
transformador de corriente de 250 A / 5 A
Size CT2
2,5 VA / clase 0,5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
stock sale
Mas

37237 000A
transformador de corriente de 400 A / 5 A
Size CT2
2,5 VA / clase 0,5s
cuando se usa en embarrado o en adaptadores de 630A, se debe usar adicionalmente la 37900
Mas

https://pim.woehner.de/ES/INT/1000156447

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
