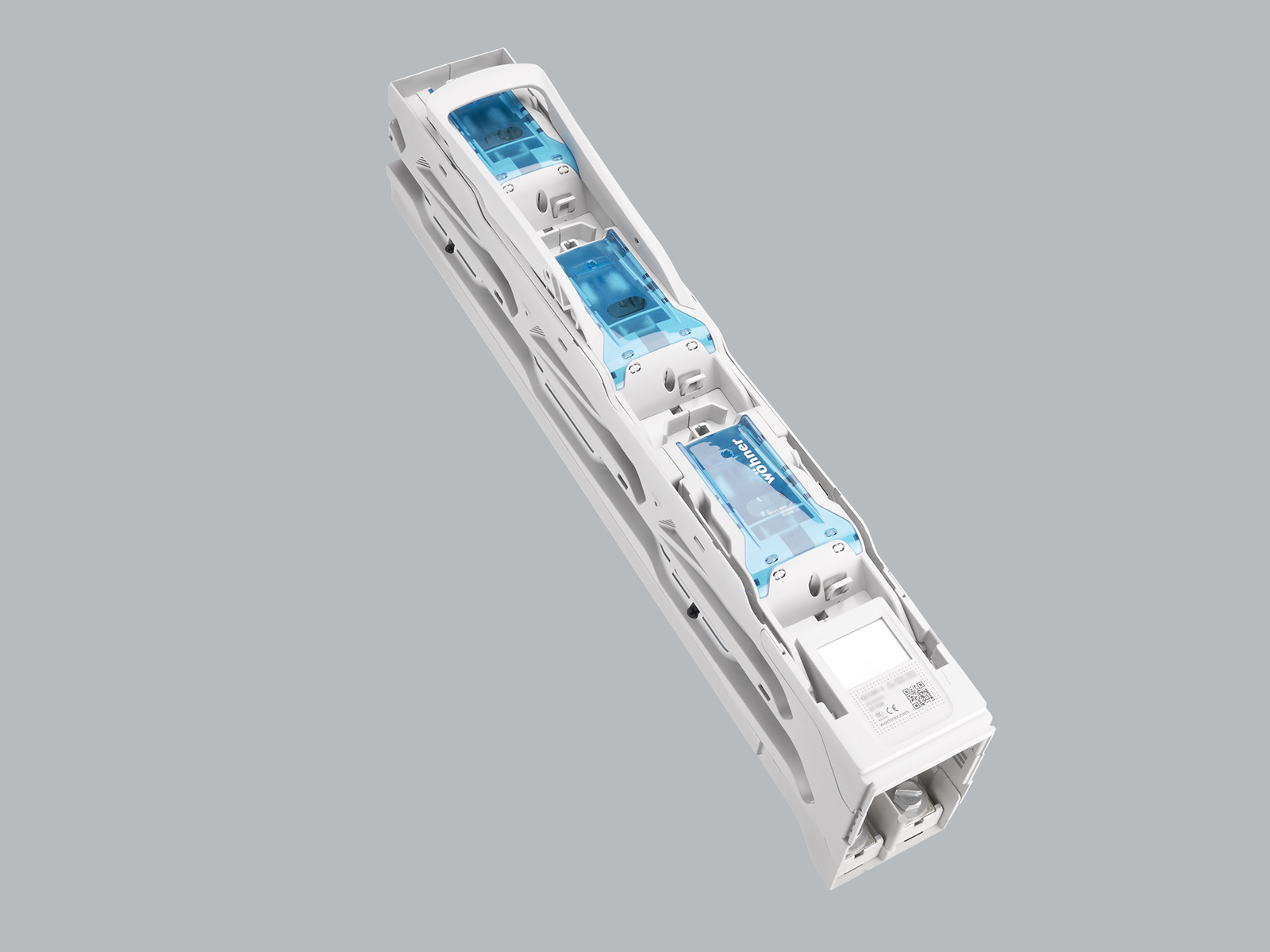

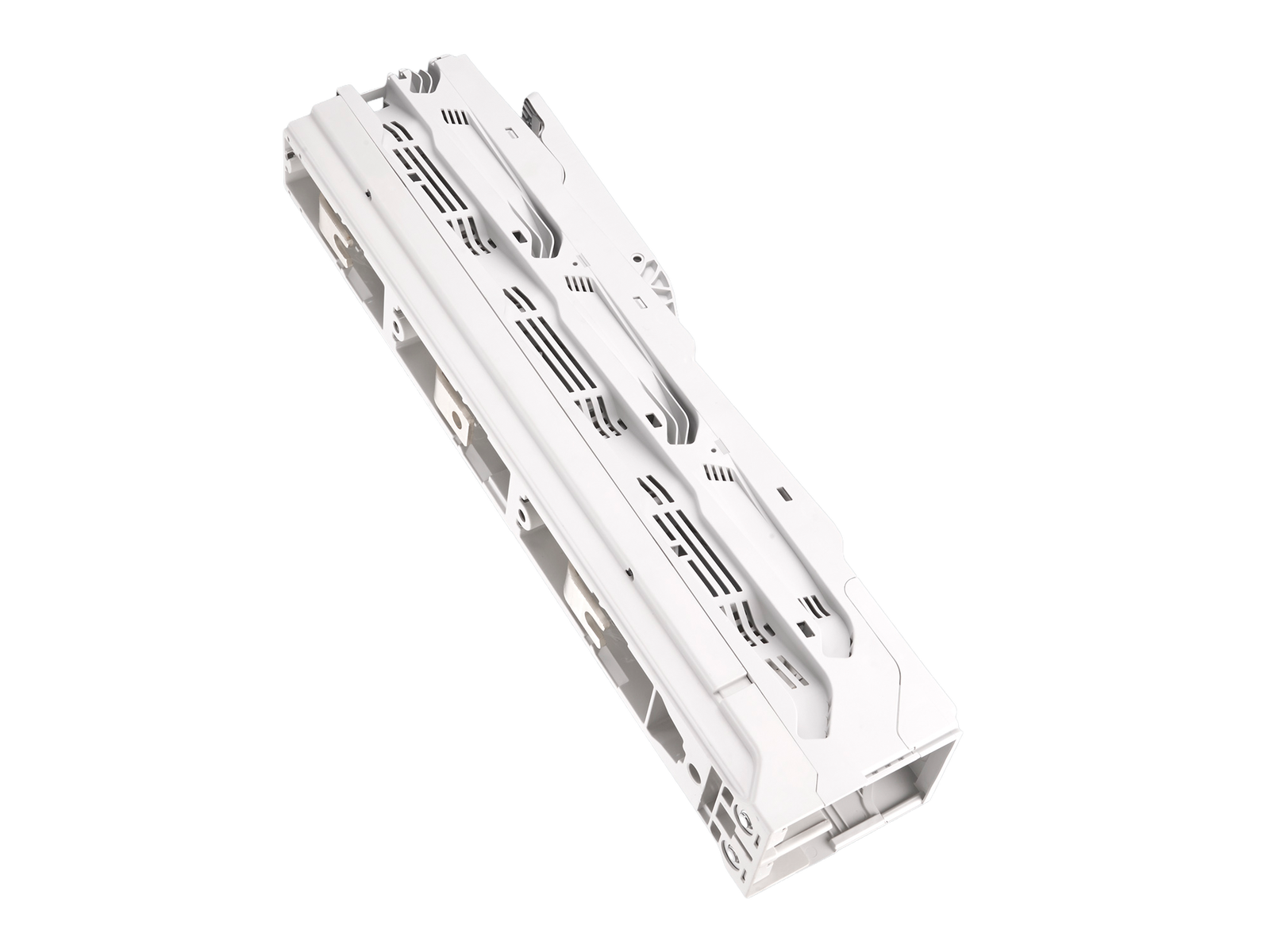

interruptor-seccionador fusible vertical, 400 A

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33702 000A

QUADRON 185Power

interruptor-seccionador fusible vertical, 400 A

talla 2, 3 polos conmutables

tornillo M12

para barras 30, 40, 60, 80, 100, 120 x 10

sistema

185Power

ventajas del producto

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

grupo de producto	12
subgrupo	54

embalaje	1
EAN	4021267337025

ECLASS 14.0	27142108
ETIM 5.0	EC001046
ETIM 8.0	EC001046
ETIM 10.0	EC001046

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

homologaciónes

IEC (CB) , CCC

tipo: QU185-2

EAC Type: NH

CCC certificate: 2015010302769224

Datos técnicos

para fusibles de tamaño:	NH 2
fusibles según norma:	IEC / HD 60269-2
potencia disipada del fusible permitida:	34 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos electricos IEC
intensidad de corriente nominal (IEC):	400 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	1000 V
tensión de pico Uimp:	8 kV

Utilisation category AC (IEC 60947-3) :

AC-23B 400A/400V
AC-22B 400A/500V
AC-22B 400A/690V
AC-21B 400A/690V

corriente de cortocircuito condicional con fusibles (AC):	65 kA / 800 V (200A)
	100 kA / 690 V (400 A)
	120 kA / 400 V (400 A)
aprobado con fusibles de característica:	gG
corriente de cortocircuito cuando se protege por fusibles:	120 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 38.4 W.

(The power dissipation at full load would be 60.0 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

further utilisation category DC (IEC 60947-3):

DC-20B
max. voltage between the fuses: 1000V
visible information required: Do not switch under load.

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

min. permitted operation temperature	-40°C
max. permitted operation temperature	55°C
min. permitted temperature for transport and storage	-40°C

Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Degree of protection IP20 at front (see mounting instruction)

datos mecánicos
An x A x P:	100 x 670 x 189
peso:	480.0 kg/100
Polaridad:	3 polos
para barras:	30, 40, 60, 80, 100, 120 x 10

el transformador de corriente puede ser integrado en el aparato:	ja
el transformador de corriente puede ser integrado en el módulo de transformador:	ja
grado de protección frontal:	IP20
degree of protection when open:	IP10

puntos de apriete
screw connection
M12
screw drive:	SW18
Md min.:	24.0 Nm
Md max.:	36.0 Nm

cualidad de materiales
halogen-free:	Yes

Application notes

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
The terminal compartment cover 33733 is always needed for the connection at top and when using cable lugs.

potencia disipada del fusible permitida:	34 W
requirements for contact parts:	Fuse links with silver-plated contact pieces recommended. For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
