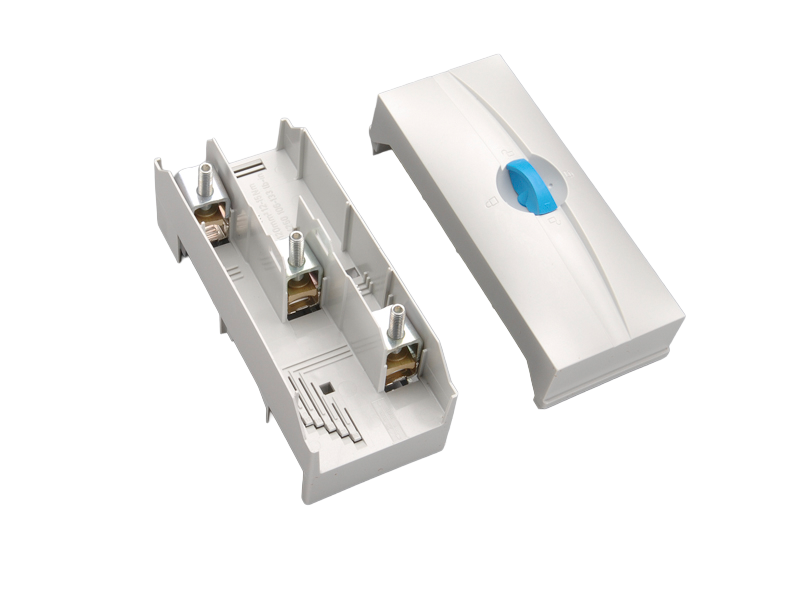

La imagen puede mostrar un producto similar.
Part No.: 01243000
CRITO®60Classic
placa de bornes de conexión, 3 polos
10 - 120 mm², AWG 6 - 250 MCM, lam. Cu. 9 - 15.5 x 2,4 - 10
para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
sistema
60Classic
ventajas del producto
Terminals can be removed for connection of uncut conductors
| grupo de producto | 07 |
| subgrupo | 45 |
| embalaje | 1 |
| EAN | 4021267012434 |
| ECLASS 6.1 | 27141146 |
| ECLASS 7.1 | 27141146 |
| ETIM 4.0 | EC000001 |
| ETIM 5.0 | EC000001 |
Normas
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
UL 508
homologaciónes
CSA , UL , DNV GL
for UL feeder circuits >250V
tipo: 243-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
|
IEC 61439-1:2020 IEC 60999-1:1999 IEC 60999-2:2003 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 250 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión de pico Uimp: | 6 kV |
| resistencia a corriente de pico Ipk máx. : | 56.3 kA |
| rated short-time withstand current Icw (0.1 s) max.: | 22 kA |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 3,8 W.
(The power dissipation at full load would be 6,0 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) AC: | 1000 V |
| tensión máxima (IEC) DC: | 1500 V |
| máxima intensidad de corriente (IEC): | 440 A |
| datos UL | |
| Normas | |
| UL 508 |
| for UL feeder circuits >250V | |
| suitable for field-installed conductors |
| datos electricos UL | |
| intensidad de corriente nominal (UL): | 250 A |
| tensión nominal (UL) AC: | 600 V |
| frecuencia nominal (UL): | 50 / 60 Hz |
| for wires UL: | Cu 75°C |
| SCCR unprotected max.: | 10 kA |
| 3 cycles (without OPD) @ 600 V AC | |
| SCCR protected max.: | 100 kA |
| SCCR: |
100 kA with JDDZ fuse Class J 500 A / 600 V AC
35 kA with any DIVQ/7 circuit breaker 600 A / 600 V AC 50 kA with any DIVQ/7 circuit breaker 600 A / 480 V AC 65 kA with any DIVQ/7 circuit breaker 400 A / 480 V AC 100 kA with JDDZ fuse Class J 600 A / 480 V AC |
| datos mecánicos | |
| An x A x P: | 81 x 200 x 84 |
| peso: | 53,5 kg/100 |
| Polaridad: | 3 polos |
| para barras: | 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas |
| puntos de apriete | |
| cage clamp connection | |
| wire stripping: | 25 mm |
| min. cross-section: | 10 mm² |
| max. cross-section: | 150 mm² |
| re: | 10 - 10 mm² |
| rm: | 16 - 150 mm² |
| f: | 16 - 120 mm² |
| f + AE: | 10 - 120 mm² |
| (f + AE may not fit with max. cross-section) | |
| Espacio de apriete: | 15 x 15 |
| Md min.: | 12,0 Nm |
| Md max.: | 12,5 Nm |
| Not suitable for aluminium cables ! | |
| min. cross-section UL: | AWG 6 |
| max. cross-section UL: | MCM 250 |
| torque (UL): | 106 lb-in |
| for wires UL: | Cu 75°C |
| Not suitable for aluminium cables ! | |
| La capacidad de aislamiento del artículo depende de las condiciones de la instalación. | |
| for UL feeder circuits >250V | |
| considering the permitted temperature rise at the concrete installation conditions a capacity of 400 A is accepted by UL |
