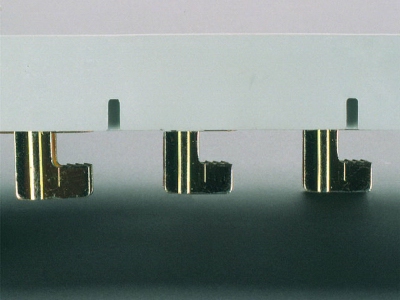

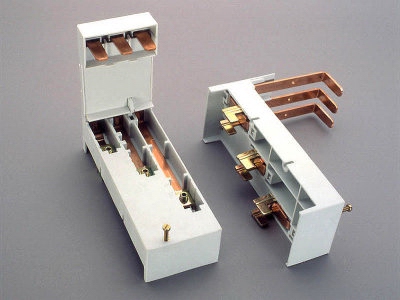

adaptador de 100 A/400 V (32226)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32226000

adaptador de 100 A/400 V

70 x 182

para Siemens S3

no longer available; Follower: 32981

sistema

60Classic

grupo de producto	05
subgrupo	28

embalaje	2
EAN	4021267322267

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

CSA , UL

tipo: 4610.1

UL file: E123577, UL category (for USA): NMTR2 https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
intensidad de corriente nominal (IEC):	100 A
tensión nominal (IEC) AC:	400 V

tensión nominal de aislamiento Ui AC:	400 V
tensión de pico Uimp:	6 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 3,1 W.

(The power dissipation at full load would be 4,9 W.)

datos UL
Normas
UL 508

datos electricos UL
intensidad de corriente nominal (UL):	100 A
tensión nominal (UL) AC:	400 V
frecuencia nominal (UL):	50 / 60 Hz

datos mecánicos
An x A x P:	70 x 182 x 160
peso:	53,4 kg/100
Polaridad:	3 polos

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.
Notas	Special adapter for Siemens S3 (3RV1x4...), ABB MS49x. For safe mechanical and electrical connection of the devices to the busbar.
