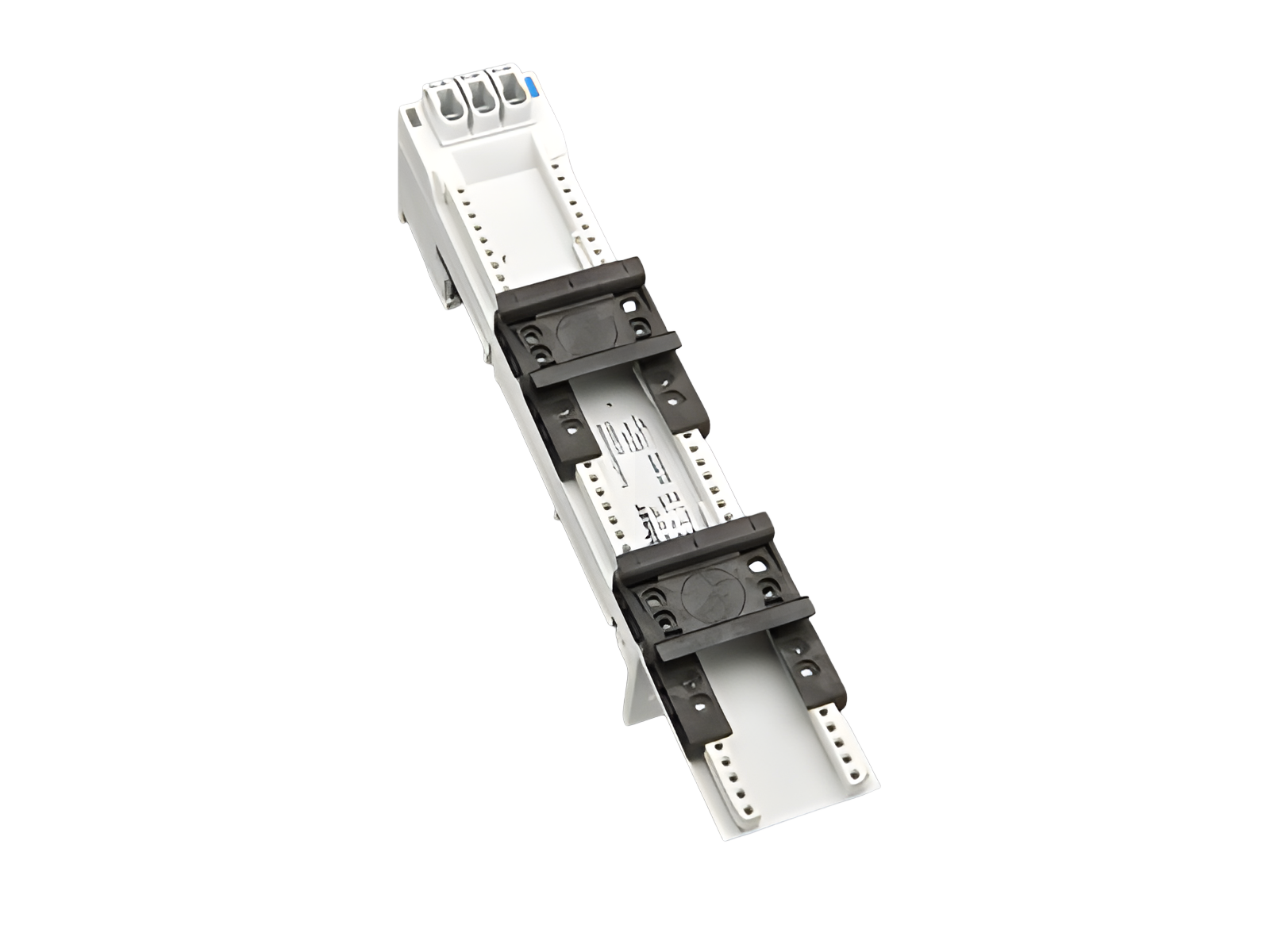

adaptador para embarrado de 32 A (32487)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32487 000

EQUES^®60Classic

adaptador para embarrado de 32 A

3 polos

2 carriles de montaje ajustables

45 x 260, sin cables, con bornes elásticos 1,5-6 mm² desde la parte frontal

para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

sistema

60Classic

ventajas del producto

Free phase selection.
Click mechanism when pushing onto the busbar.

grupo de producto	05
subgrupo	21

embalaje	4
EAN	4021267324872

ECLASS 6.1	27370304
ECLASS 7.1	27370304
ETIM 4.0	EC001531
ETIM 5.0	EC001531

Homologaciónes

Normas

IEC 61439-1:2020

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
intensidad de corriente nominal (IEC):	32 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	800 V
tensión de pico Uimp:	6 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 1,6 W.

(The power dissipation at full load would be 2,5 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) DC:

800 V

datos mecánicos
An x A x P:	45 x 260 x 63
peso:	35,5 kg/100
Polaridad:	3 polos
para barras:	12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.

the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

accessories for mounting

32969 000
tope final del carril de montaje
Mas

connection accessories

32907 000
cable AWG 10 (6 mm²), 130 mm de longitud
for adapters with cage clamps
Mas

32921 000
cable AWG 14 (2,5 mm²), 105 mm de longitud
for adapters with cage clamps
Mas

32916 000A
cable AWG 10 (6 mm²), 280 mm de longitud
for adapters with cage clamps
Mas

32929 000A
cable AWG 12 (4 mm²), 190 mm de longitud
for adapters with cage clamps
Mas

32935 000A
cable AWG 10 (6 mm²), 190 mm de longitud
for adapters with cage clamps
Mas

32918 000A
cable AWG 14 (2,5 mm²), 190 mm de longitud
for adapters with cage clamps
Mas

further accessories

32947 000
carril de montaje de 45 mm
para adaptadores para embarrado
Mas

32963 000
módulo lateral para adaptadores para embarrado
acoplable en ambos lados
9 x 200
para: EEC60..
Mas

32979 000A
pieza de posicionamiento para Eaton PKZ
Mas

32952 000A
pieza de posicionamiento para Siemens S00 y S0
Mas

32940 000A
carril de montaje de 54 mm
para adaptadores para embarrado
Mas

https://pim.woehner.de/ES/INT/1000042849

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
