for UL feeder circuits >250V
La imagen puede mostrar un producto similar.

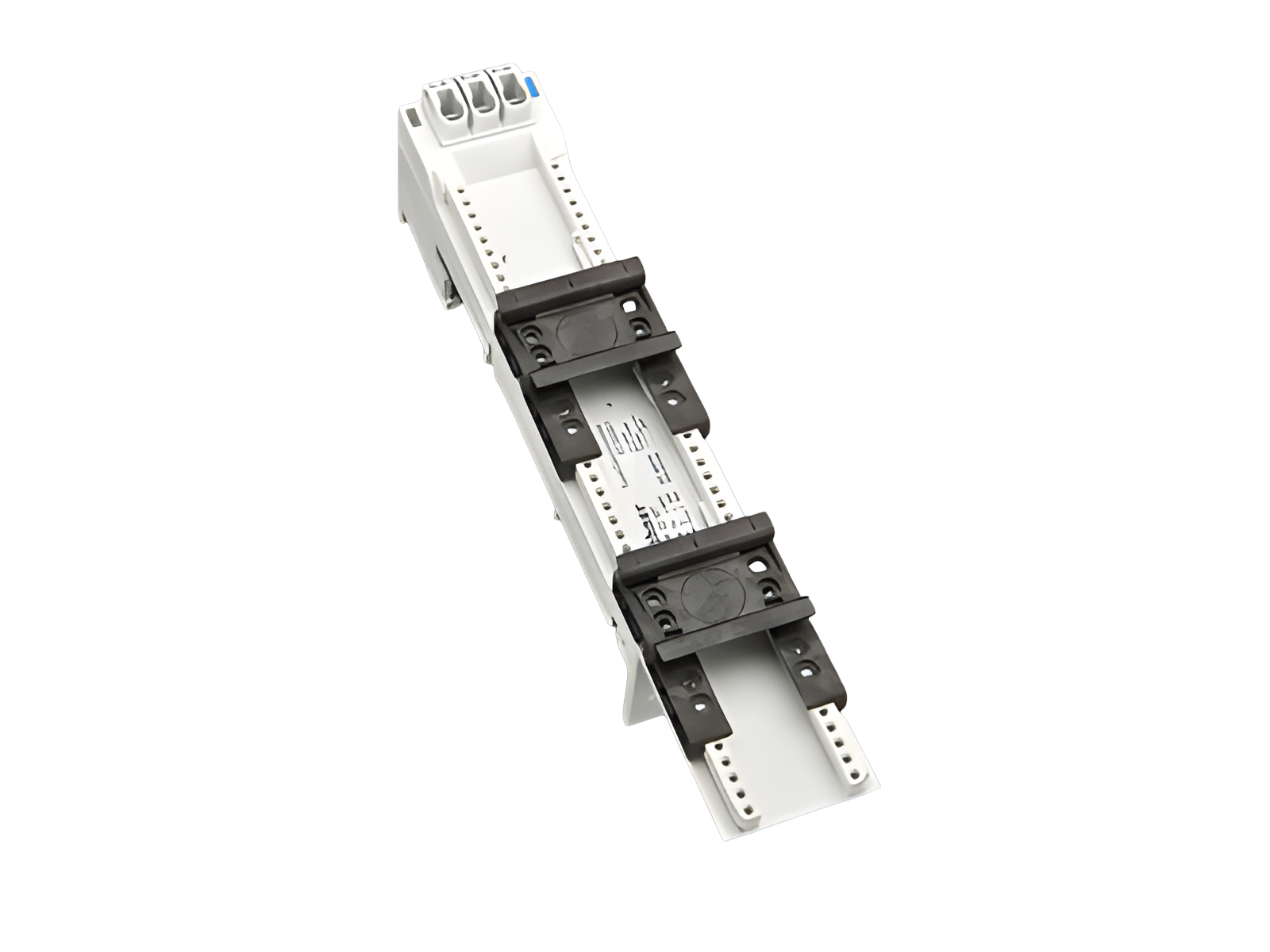

Part No.: 32487 000
EQUES 60Classic
adaptador para embarrado de 32 A
3 polos
2 carriles de montaje ajustables
45 x 260, sin cables, con bornes elásticos 1,5-6 mm² desde la parte frontal
para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
sistema
60Classic
ventajas del producto
Free phase selection.
Click mechanism when pushing onto the busbar.
| grupo de producto | 05 |
| subgrupo | 21 |
| embalaje | 4 |
| EAN | 4021267324872 |
| ECLASS 14.0 | 27370304 |
| ETIM 5.0 | EC001531 |
| ETIM 8.0 | EC001531 |
| ETIM 10.0 | EC001531 |
Normas
IEC 61439-1:2020
EAC Type: EQ
Homologación CCC: no es obligatoria la certificación
| datos IEC | |
| Normas | |
| IEC 61439-1:2020 |
| datos electricos IEC | |
| intensidad de corriente nominal (IEC): | 32 A |
| tensión nominal (IEC) AC: | 690 V |
| tensión nominal de aislamiento Ui AC: | 800 V |
| tensión de pico Uimp: | 6 kV |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 1.6 W.
(The power dissipation at full load would be 2.5 W.)
| datos adicionales IEC | |
|
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
| tensión máxima (IEC) DC: | 800 V |
| min. permitted operation temperature | -40°C |
| datos mecánicos | |
| An x A x P: | 45 x 260 x 63 |
| peso: | 35.5 kg/100 |
| Polaridad: | 3 polos |
| para barras: | 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas |
| cualidad de materiales | |
| halogen-free: | No |
| Se debe dejar un espacio libre de al menos 12 mm por encima del artículo para poder sacarlo del sistema de barras. | |
|
the short-circuit capacity of the combination of adapter and motor starter depends on the motor starter |
|
