interruptor-seccionador fusible vertical, 160 A (37530)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 37530 000B

QUADRON®185Power

interruptor-seccionador fusible vertical, 160 A

talla 00, 3 polos conmutables

versión alta con abrazadera tipo V 95 mm²

terminal body alu, pressure piece brass

prewired with 3x measuring transformers 150 A / 333 mV, accuracy class 1, with 6-pole plug connection

para barras 30, 40, 60, 80, 100, 120 x 10

disponible en breve

sistema

185Power

ventajas del producto

Self-closing inspection holes are available in the cover.

Cover can be locked when closed.

grupo de producto 12
subgrupo 62
embalaje 1
EAN 4021267375201
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

tipo: QU185-00 Pre-Assembled

Datos técnicos

para fusibles de tamaño: NH 000, NH 00
fusibles según norma: IEC / HD 60269-2
potencia disipada del fusible permitida: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos electricos IEC
intensidad de corriente nominal (IEC): 150 A
tensión nominal (IEC) AC: 800 V
accuracy class (current): 1
tensión nominal de aislamiento Ui AC: 1000 V
tensión de pico Uimp: 8 kV
Utilisation category AC (IEC 60947-3) :

AC-22B (800 V / 63 A)
AC-21B (690 V / 125 A)
AC-22B (500 V / 160 A)
AC-23B (400 V / 160 A)
Utilisation category DC (IEC 60947-3) : DC-20B
max. voltage between the fuses: 1000V
visible information required: Do not switch under load.
corriente de cortocircuito condicional con fusibles (AC): 30 kA / 800 V (63 A)
100 kA / 690 V
aprobado con fusibles de característica: gG

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 17,9 W.

(The power dissipation at full load would be 28,0 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
Degree of protection IP20 at front, degree of protection near terminal depends on installation
datos mecánicos
An x A x P: 50 x 687 x 189
peso: 298,0 kg/100
Polaridad: 3 polos
para barras: 30, 40, 60, 80, 100, 120 x 10
grado de protección frontal: IP20
degree of protection when open: IP10

Type of fastening:
can be screwed onto drilled busbar, undrilled mounting with terminal clamp

puntos de apriete
v-clamp
min. cross-section: 16 mm²
max. cross-section: 120 mm²
re: 16 - 95 mm²
rm: 16 - 95 mm²
se: 25 - 120 mm²
sm: 25 - 120 mm²
Suitable for aluminium conductors.
the temperature of aluminium conductors must not exceed 80°C (see operating instructions)
pre-treatment of aluminium conductors: see general technical information (under Downloads)

Application notes

Suitable for aluminium conductors.
the temperature of aluminium conductors must not exceed 80°C (see operating instructions)
pre-treatment of aluminium conductors: see general technical information (under Downloads)
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
potencia disipada del fusible permitida: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| Mounting instructions

| Dimensioned drawing

| Dimensioned drawing  #2

| EU declaration of conformity

| Product description (PDF) - draft

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf) - draft

| Text for specification - standard version (*.rtf) - draft

Accesorios

accessories for mounting

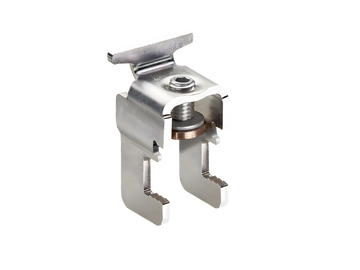

33739 000A
abrazadera
para sistemas de barras sin cubiertas del sistema
talla 00
Mas

33765 000A
abrazaderaCrossLink® IP20
para sistemas de barras con protección contra contacto directo
talla 00
Mas

connection accessories

33557 000A
abrazadera tipo V
cuerpo del borne de aluminio, pieza de presión de acero
talla 00
para Cu / Al 16 - 120 mm²
NEW
Mas

covers

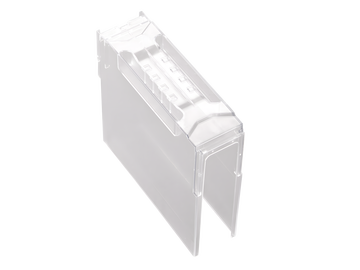

33732 000A
cubierta del área de conexión,versión alta, conexión inferior
para 33700, 33715, 33720, 33770, 33771, 33772 y QUADRON®185Power Speed de talla 00
talla 00
Mas

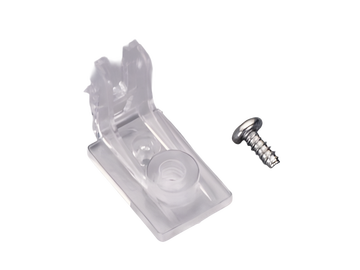

33113 000
soporte de la tapa lateral
para tapas delanteras
talla 00-3
Mas

33758 000A
listón de soporte para obturador lateral
para tapas delanteras
talla 00-3
Mas

connection cable

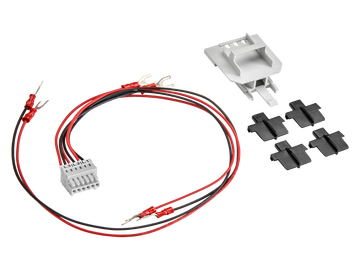

37901 000A
Connection kit LTL NH1-3 for RJ12 cables
spring strip with 6 x 0.5 mm² cables
for internal wiring of the transformers and connection of the RJ12 cable
disponible en breve
Mas

37903 000A
Wago connector components
for independent assembly of RJ12 cables
disponible en breve
Mas

further accessories

33156 000
interruptor de señalización
conmutador 250 V AC / 5 A, 30 V DC / 4 A
Mas
