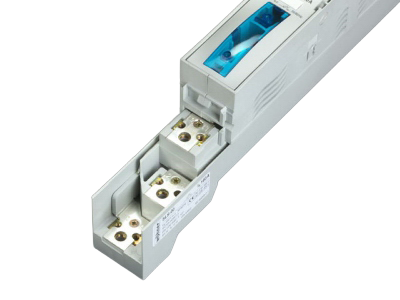

interruptor-seccionador fusible vertical, 160 A (33235)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33235000

interruptor-seccionador fusible vertical, 160 A

tornillo M8/brida de 70mm²

talla 00

para barras 30, 40, 50, 60 x 10

sistema

100Energy

ventajas del producto

Self-closing inspection holes are available in the cover.

grupo de producto 12
subgrupo 51
embalaje 1
EAN 4021267332358
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001046
ETIM 5.0 EC001046

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

homologaciónes

IEC (CB) , CCC

tipo: SLS-00

CCC certificate: 2004010302117261

Datos técnicos

para fusibles de tamaño: NH 000, NH 00
fusibles según norma: IEC / HD 60269-2
potencia disipada del fusible permitida: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos electricos IEC
intensidad de corriente nominal (IEC): 160 A
tensión nominal (IEC) AC: 800 V
tensión nominal de aislamiento Ui AC: 1000 V
tensión de pico Uimp: 8 kV
Utilisation category AC (IEC 60947-3) :

AC22 B (690 V)
AC23 B (400V)
AC23 B (500V / 125A)

AC20 (800 V)

Sichtbarer Hinweis notwendig: Nicht unter Last schalten in Fall von Betriebsspannung höher als 690 V



Utilisation category DC (IEC 60947-3) : DC-20B
max. voltage between the fuses: 1000V
visible information required: Do not switch under load.
corriente de cortocircuito condicional con fusibles (AC): 50 kA / 690 V
aprobado con fusibles de característica: gG

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 12,8 W.

(The power dissipation at full load would be 20,0 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) DC: 1000 V
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
Degree of protection IP30 at front, degree of protection near terminal depends on installation
datos mecánicos
An x A x P: 50 x 455 x 120
peso: 137,0 kg/100
para barras: 30, 40, 50, 60 x 10

Type of fastening: can be screwed onto drilled busbar,
M8, 12 - 14Nm torque,
or using terminal clamp,
adapter for 185-mm-System,
connection 70mm², screw M8, 12 - 14Nm torque,
connection clamp 1.5-70mm², 3Nm torque
wedge clamp terminal 16-70mm², 3Nm torque

puntos de apriete


Tornillo M8 :
Par de apriete 12 - 14 Nm

Application notes

Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.

Notas

with adapter (accessory) for the 185mm-System power

potencia disipada del fusible permitida: 12 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
