carril de montaje de 54 mm (32948)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32948 000

carril de montaje de 54 mm

para adaptadores para embarrado

sistema

60Classic

grupo de producto 05
subgrupo 57
embalaje 10
EAN 4021267329488
ECLASS 6.1 27370390
ECLASS 7.1 27370390
ETIM 4.0 EC000212
ETIM 5.0 EC001285

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

CSA , UL

for UL feeder circuits >250V

tipo: TS35-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos UL
Normas
UL 508
for UL feeder circuits >250V
datos mecánicos
An x A x P: 54 x 35 x 19
peso: 1,5 kg/100

Application notes

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

32426 000
EQUES®60Classic
soporte del aparato de embarrado
2 carriles de montaje ajustables
54 x 260, con perfil frontal extraíble, sin conector eléctrico
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

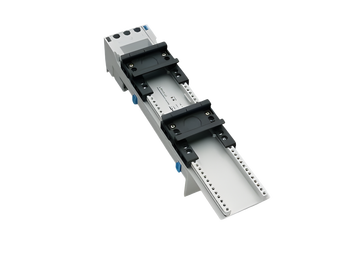

32485 000
EQUES®60Classic
soporte del aparato de embarrado
2 carriles de montaje ajustables
54 x 260, sin conector eléctrico
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

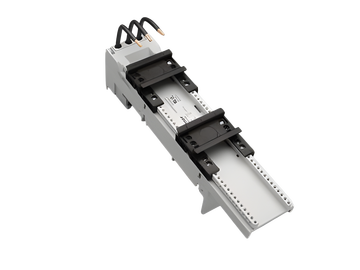

32408 000
EQUES®60Classic
adaptador para embarrado de 32 A
3 polos
2 carriles de montaje ajustables
54 x 260, con perfil frontal extraíble y cables 10 AWG (6 mm²)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

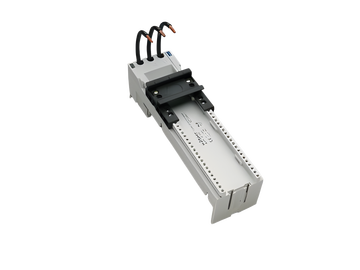

32454 000
EQUES®60Classic
adaptador para embarrado de 63 A
1 carril de montaje ajustable
54 x 200, con cables 8 AWG (10 mm²)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

32464 000
EQUES®60Classic
adaptador para embarrado de 80 A
1 carril de montaje ajustable
54 x 200, sin cables, con bornes 1,5-16 mm², accionamiento frontal
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

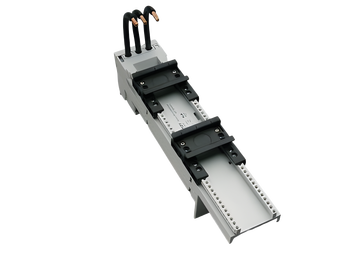

32416 000
EQUES®60Classic
adaptador para embarrado de 45 A
3 polos
2 carriles de montaje ajustables
54 x 260, con perfil frontal extraíble y cables 8 AWG (10 mm²)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

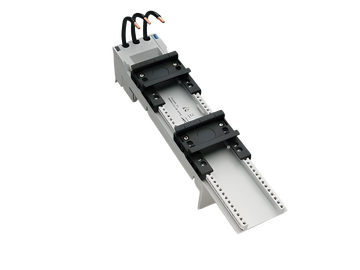

32461 000
EQUES®60Classic
adaptador para embarrado de 63 A
3 polos
2 carriles de montaje ajustables
54 x 260, con cables 8 AWG (10 mm²)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

32466 000
EQUES®60Classic
adaptador para embarrado de 80 A
1 carril de montaje ajustable
54 x 200, sin cables, con bornes 16 mm², accionamiento trasero
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

32465 000
EQUES®60Classic
adaptador para embarrado de 80 A
3 polos
2 carriles de montaje ajustables
54 x 260, sin cables, con bornes 1,5-16 mm², accionamiento frontal
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

32449 000
EQUES®60Classic
adaptador para embarrado de 32 A
3 polos
2 carriles de montaje ajustables
54 x 260, con cables 10 AWG (6 mm²)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

32472 000
EQUES®60Classic
adaptador para embarrado de 80 A
3 polos
2 carriles de montaje ajustables
54 x 260, sin cables, con bornes 16 mm², accionamiento trasero
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

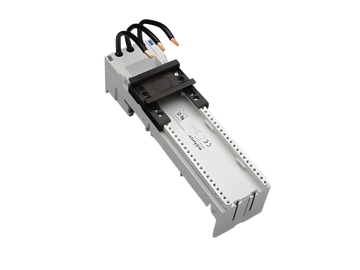

32441 000
EQUES®60Classic
adaptador para embarrado de 32 A
1 carril de montaje ajustable
54 x 200, con cables 10 AWG (6 mm²)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

32404 000
EQUES®60Classic
adaptador para embarrado de 32 A
3 polos
2 carriles de montaje ajustables
54 x 200, con perfil frontal extraíble y cables 10 AWG (6 mm²)
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas
