seccionador con fusibles, 3 polos

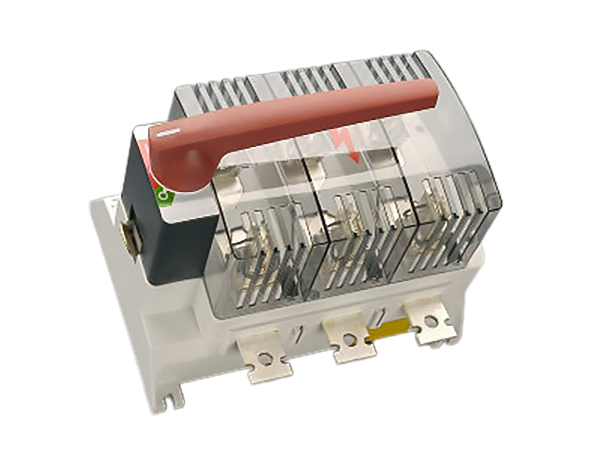

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33362 000

CAPUS Panel

seccionador con fusibles, 3 polos

tornillo M12, maneta roja

NH 3, 630 A

for mounting plate

sistema

Panel

grupo de producto	15
subgrupo	12

embalaje	1
EAN	4021267333621

ECLASS 14.0	27371401
ETIM 5.0	EC001040
ETIM 8.0	EC001040
ETIM 10.0	EC001040

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

homologaciónes

IEC (CB)

tipo: LTS-F630

EAC Type: NH

Datos técnicos

para fusibles de tamaño:	NH 3
fusibles según norma:	IEC / HD 60269-2
potencia disipada del fusible permitida:	48 W

datos IEC
Normas
IEC 60947-1:2020 IEC 60947-3:2020 AC ratings only

datos electricos IEC
intensidad de corriente nominal (IEC):	630 A
tensión nominal (IEC) AC:	690 V

tensión nominal de aislamiento Ui AC:	1000 V
tensión de pico Uimp:	12 kV

Utilisation category AC (IEC 60947-3) :

AC-23 B (690V)
AC-22 B (690V)
AC-21 B (690V)

corriente de cortocircuito condicional con fusibles (AC):	80 kA / 690 V
aprobado con fusibles de característica:	gG

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 171,5 W.

(The power dissipation at full load would be 268,0 W.)

datos mecánicos
An x A x P:	330 x 290 x 302
peso:	1280,0 kg/100
Polaridad:	3 polos
Mounting:	for mounting plate

puntos de apriete
screw connection
M12
Md min.:	36,0 Nm
Md max.:	44,0 Nm
Not suitable for aluminium cables !
lam. Cu width:	20 - 40 mm
lam. Cu thickness:	1 - 10 mm

cualidad de materiales
halogen-free:	Yes

Application notes

Not suitable for aluminium cables !
Device delivered without fuses

potencia disipada del fusible permitida:	48 W

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| Dimensioned drawing #2

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

connection accessories

33165 000
conector tipo brida para cables de Cu
150 - 300 mm²
para: QCB-NH2, LTS-F 400, LTS 630
Mas

covers

33352 000
tapa del espacio de conexión
para tapar todos los conectores, gris oscuro
LTS-800, LTS-F 630
Mas

further accessories

33347 000
interruptor de señalización
1 NC + 1 NA, conectores de 6,3 x 0,8
LTS, LTS-F
Mas

33349 000
actuador giratorio de acoplamiento a puerta
roja-amarillo, sin maneta
con bloqueo de puerta, para candados
para: LTS-800, LTS-F 630
Mas

33381 000
eje de prolongación, 550 mm de longitud
LTS-800, LTS-F 630
para: LTS-800, LTS-F630
Mas

23924 000AD
eje de prolongación, 300 mm de longitud
para: S32 630 A - 3150 A
Mas

https://pim.woehner.de/ES/ES/1000049904

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
