soporte del aparato de embarrado (32589)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 32589000

EQUES®60Classic

soporte del aparato de embarrado

para el arrancador directo Siemens 3RA6

45 x 200, sin conector eléctrico, con carril metálico

para barras 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

sistema

60Classic

grupo de producto 05
subgrupo 17
embalaje 4
EAN 4021267325893
ECLASS 6.1 27370304
ECLASS 7.1 27370304
ETIM 4.0 EC001531
ETIM 5.0 EC001531

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

CSA , UL , DNV GL

for UL feeder circuits >250V

tipo: EEC6000-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
datos electricos IEC
tensión nominal (IEC) AC: 690 V
tensión nominal de aislamiento Ui AC: 800 V
tensión de pico Uimp: 6 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

datos UL
Normas
UL 508
for UL feeder circuits >250V
datos electricos UL
tensión nominal (UL) AC: 600 V
frecuencia nominal (UL): 50 / 60 Hz
datos mecánicos
An x A x P: 45 x 200 x 59
peso: 24,8 kg/100
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas

Application notes

There must be a clearance of at least 12 mm above the article to remove it from the busbar system.
short-circuit withstandability: not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

32979000A
pieza de posicionamiento para Eaton PKZ
Mas

32952000A
pieza de posicionamiento para Siemens S00 y S0
Mas

Se utiliza para

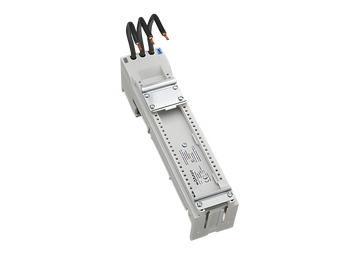

32588000
EQUES®60Classic
adaptador para embarrado de 32 A
para el arrancador directo Siemens 3RA6
45 x 200, con cables 10 AWG (6 mm²), con carril metálico
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas
