módulo de conexión (01592)

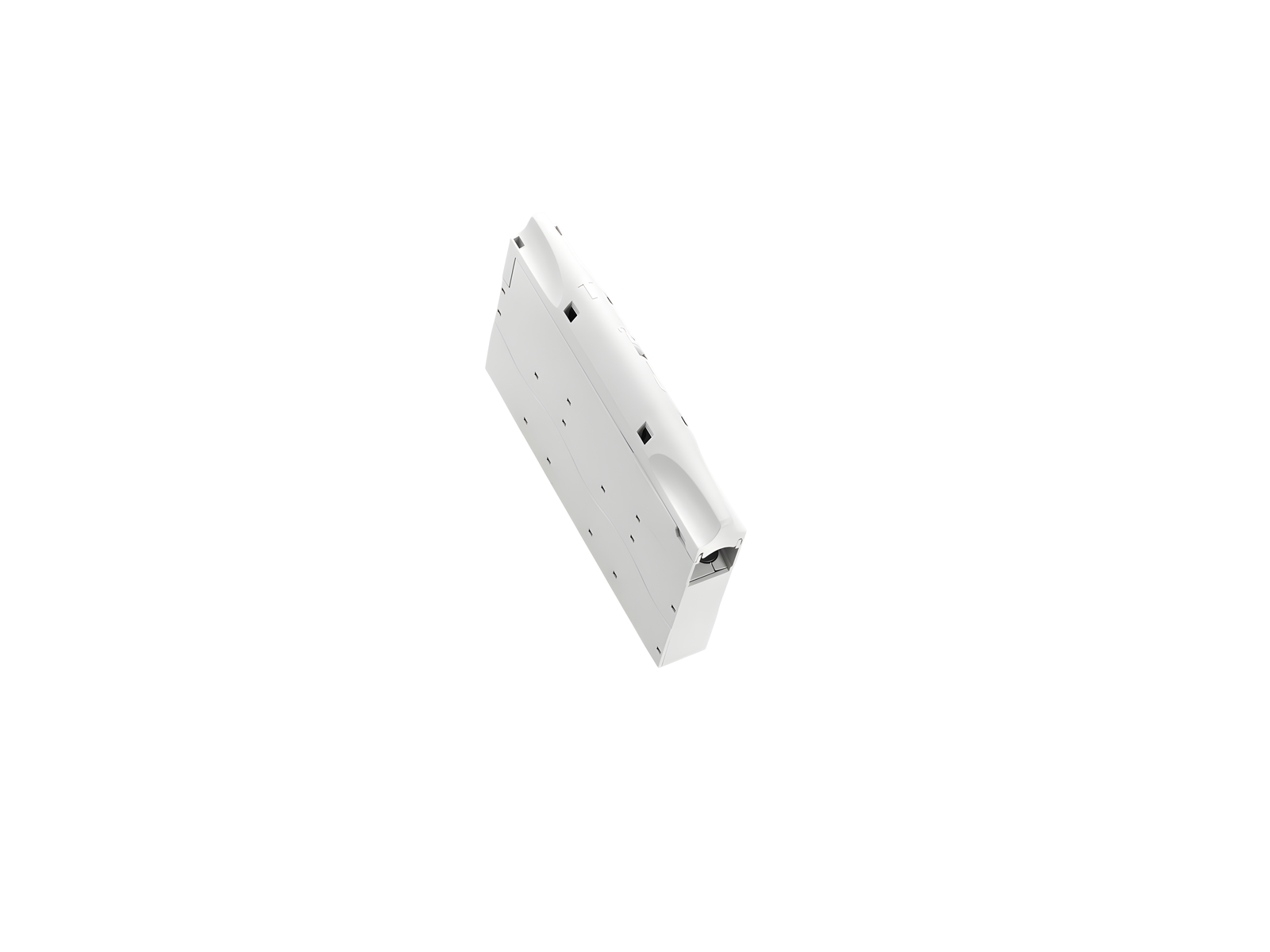

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01592000A

CRITO®CrossBoard

módulo de conexión

con bornes elásticos integrados, 1,5-16 mm², AWG 14-6

3 polos

sistema

CrossBoard® 125A / 250A

grupo de producto 07
subgrupo 40
embalaje 1
EAN 4021267015923
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Homologaciónes

Normas

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

homologaciónes

IEC (CB) , UL

for UL feeder circuits >250V

tipo: CR22-A

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
datos electricos IEC
intensidad de corriente nominal (IEC): 63 A
tensión nominal (IEC) AC: 690 V
tensión nominal de aislamiento Ui AC: 800 V
resistencia a corriente de pico Ipk máx. : 10 kA

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 2,9 W.

(The power dissipation at full load would be 4,6 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) AC: 800 V
tensión máxima (IEC) DC: 800 V
máxima intensidad de corriente (IEC): 80 A
datos UL
Normas
UL 508
for UL feeder circuits >250V
suitable for field-installed conductors
datos electricos UL
intensidad de corriente nominal (UL): 48 A
tensión nominal (UL) AC: 600 V
frecuencia nominal (UL): 50 / 60 Hz
SCCR unprotected max.: 6 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 50 kA
with JDDZ fuse Class J 60 A / 600 V AC
datos mecánicos
An x A x P: 22.5 x 160 x 115
peso: 21,5 kg/100
Polaridad: 3 polos
grado de protección frontal: IP20
puntos de apriete
spring pulley connection
screw drive: 0,6x4
wire stripping: 18 mm
min. cross-section: 1,5 mm²
max. cross-section: 16 mm²

min. cross-section UL: AWG 14
max. cross-section UL: AWG 6


For leads per IEC :
1.5 - 16 mm² round stranded and finely stranded without wire-end ferrule
1.5 - 16 mm² finely stranded with wire-end ferrule*
1.5 - 10 mm² finely stranded with wire-end ferrule
1.5 - 10 mm² round solid

* Recommendation: 16 mm² crimped with Rittal crimping pliers for wire-end ferrules WM-Crimp, Weidmüller crimping tool PZ 16 or Phoenix Contact crimping pliers Crimpfox 25R

for leads per UL:
Cu AWG 14 - 6
Class B (UL486E)

Application notes

La capacidad de aislamiento del artículo depende de las condiciones de la instalación.
for UL feeder circuits >250V
