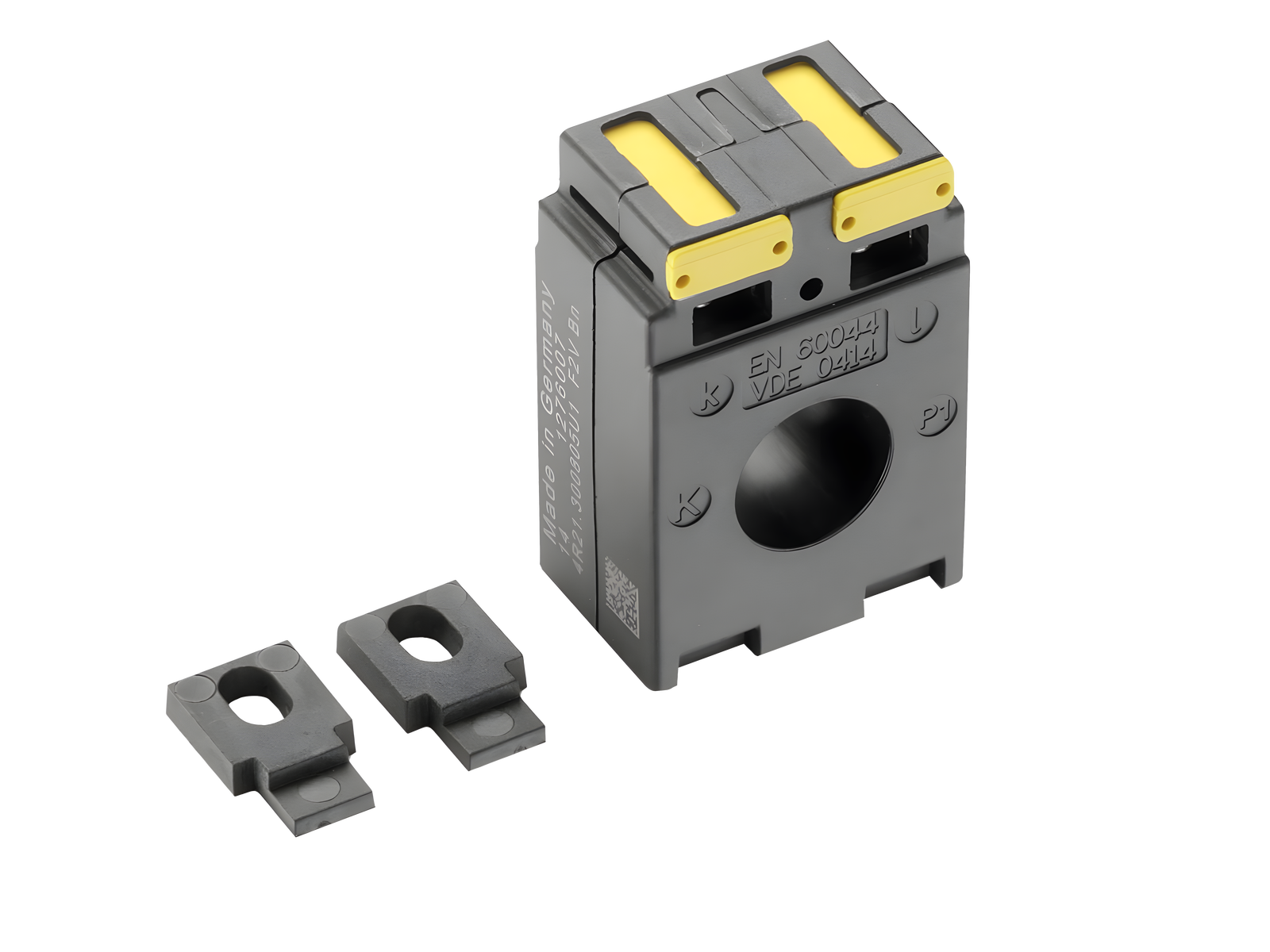

transformador de corriente de 80 A / 5 A (33741)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33741 000

transformador de corriente de 80 A / 5 A

Size CT3

2,5 VA/clase 1

talla 00

sistema

185Power

grupo de producto	23
subgrupo	05

embalaje	1
EAN	4021267337414

ECLASS 6.1	27210902
ECLASS 7.1	27210902
ETIM 4.0	EC002048
ETIM 5.0	EC002048

Homologaciónes

Normas

IEC 61869-1:2007
IEC 61869-2:2012

Homologación CCC: no es obligatoria la certificación

Datos técnicos

tamaño:

CT3

datos IEC
Normas
IEC 61869-1:2007 IEC 61869-2:2012

datos electricos IEC
corriente nominal prim. I_pr:	80 A
intensidad secundaria:	5 A
potencia aparente secundaria:	2.5 VA
accuracy class (current):	1
tensión max. de servicio Um:	720 V
corriente en tiempo corto therm. Ith:	4.8 kA
clase de aislamiento:	E

factor de limitación de sobre-intensidad:

FS5

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 3,2 W.

(The power dissipation at full load would be 5,0 W.)

datos mecánicos
An x A x P:	44 x 30 x 66
peso:	14,0 kg/100

puede ser prcintado:

nein

puntos de apriete
double terminal
min. cross-section:	2,5 mm²
max. cross-section:	4 mm²
Not suitable for aluminium cables !

Application notes

Not suitable for aluminium cables !

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

| Text for specification - GAEB90 (in German) (*.d81)

Se utiliza para

33720 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables, con control de fusibles
versión alta con tornillo M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33771 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables, con control de fusibles
versión alta con borne tipo brida 70 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33772 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión alta con borne tipo brida 1,5-95 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33715 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión alta con tornillo M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33770 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión alta con borne tipo brida 1,5-95 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33700 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión alta con tornillo M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33617 000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
Size NH 00
modelo alto, conexión superior M8
conexión atornillada
operator independent switching (snap-action mechanism)
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33626 000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
Size NH 00
modelo alto, conexión superior M8
conexión CrossLink, con control de fusibles
operator independent switching (snap-action mechanism)
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33624 000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
Size NH 00
modelo alto, conexión inferior M8
conexión CrossLink, con control de fusibles
operator independent switching (snap-action mechanism)
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33625 000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
Size NH 00
modelo alto, conexión inferior M8
conexión atornillada, con control de fusibles
operator independent switching (snap-action mechanism)
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33627 000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
Size NH 00
modelo alto, conexión superior M8
modelo alto, terminales de salida en la parte frontal, conexión atornillada
operator independent switching (snap-action mechanism)
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33612 000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
Size NH 00
modelo plano, conexión superior M8
conexión CrossLink
double-breaking
operator independent switching (snap-action mechanism)
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33616 000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
Size NH 00
modelo alto, conexión superior M8
conexión CrossLink
operator independent switching (snap-action mechanism)
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33615 000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
Size NH 00
modelo alto, conexión inferior M8
conexión atornillada
operator independent switching (snap-action mechanism)
para barras: 30, 40, 60, 80, 100, 120 x 10
not suitable for systems with CrossLink protection modules
Mas

33614 000A
QUADRON^®185Power Speed
seccionador vertical NH, talla de fusible 00
Size NH 00
modelo alto, conexión inferior M8
conexión CrossLink
double-breaking
operator independent switching (snap-action mechanism)
para barras: 30, 40, 60, 80, 100, 120 x 10
suitable for systems with CrossLink protection modules
Mas

33535 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión alta con abrazadera tipo V 60-120 mm²
cuerpo del borne de aluminio, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33724 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables, con control de fusibles
versión plana con tornillo M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33719 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión plana con tornillo M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33704 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión plana con tornillo M8
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33524 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión plana con abrazadera tipo V 95 mm²
terminal body Al, pressure piece brass
para barras: 30, 40, 60, 80, 100, 120 x 10
phase-out product
Mas

33534 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión plana con abrazadera tipo V 60-120 mm²
cuerpo del borne de aluminio, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33539 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión plana con abrazadera tipo V 60-120 mm²
cuerpo del borne de aluminio, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33529 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión plana con abrazadera tipo V 95 mm²
terminal body Al, pressure piece brass
para barras: 30, 40, 60, 80, 100, 120 x 10
phase-out product
Mas

33775 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 1 polo conmutable
versión plana con borne tipo brida 1,5-95 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33773 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión plana con borne tipo brida 1,5-95 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

33774 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables, con control de fusibles
versión plana con borne tipo brida 70 mm²
para barras: 30, 40, 60, 80, 100, 120 x 10
fino esaurimento scorte
Mas

33589 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
with extended touch protection IP20 when open
talla 00, 3 polos conmutables
high version with screw M8
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33530 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
versión alta con abrazadera tipo V 60-120 mm²
cuerpo del borne de aluminio, pieza de presión de acero
para barras: 30, 40, 60, 80, 100, 120 x 10
disponible en breve
Mas

33520 000A
QUADRON^®185Power
interruptor-seccionador fusible vertical, 160 A
Size NH 00
talla 00, 3 polos conmutables
high version with V-clamp 95 mm²
terminal body Al, pressure piece brass
para barras: 30, 40, 60, 80, 100, 120 x 10
phase-out product
Mas

https://pim.woehner.de/ES/DE/1000156026

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
