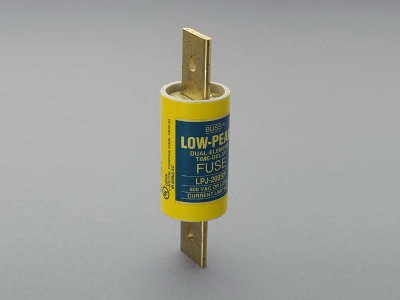

fusible de 110 A (03218)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 03218 000

fusible de 110 A

-Eaton-

600 V AC, fast acting

Class J, 41x146

no longer available

grupo de producto	22
subgrupo	34

embalaje	1
EAN	4021267032180

Homologaciónes

Normas

UL 248-8

UL 248-1

homologaciónes

CSA , UL

tipo: JKS

UL file: E4273, UL category (for USA): JDDZ https://www.ul.com

CSA file: 53787, CSA class: 1422-02 https://directories.csa-international.org

Datos técnicos

tamaño:

Class J 200 A

datos IEC
Normas

clase de servicio

fast acting

datos UL
Normas
UL 248-8 UL 248-1

datos electricos UL
intensidad de corriente nominal (UL):	110 A
tensión nominal (UL) AC:	600 V

SCCR:

200 kA

datos mecánicos
An x A x P:	41 x 146 x 41
peso:	35,5 kg/100

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

Se utiliza para

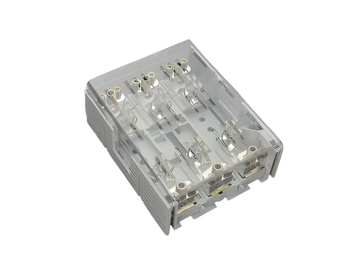

33307 000
QUADRON^®Panel
soporte para fusibles cilíndricos
Size Class J 200 A
Class J / 3P, borne 150 mm²
200 A / 600 V (41x146)
for mounting plate
