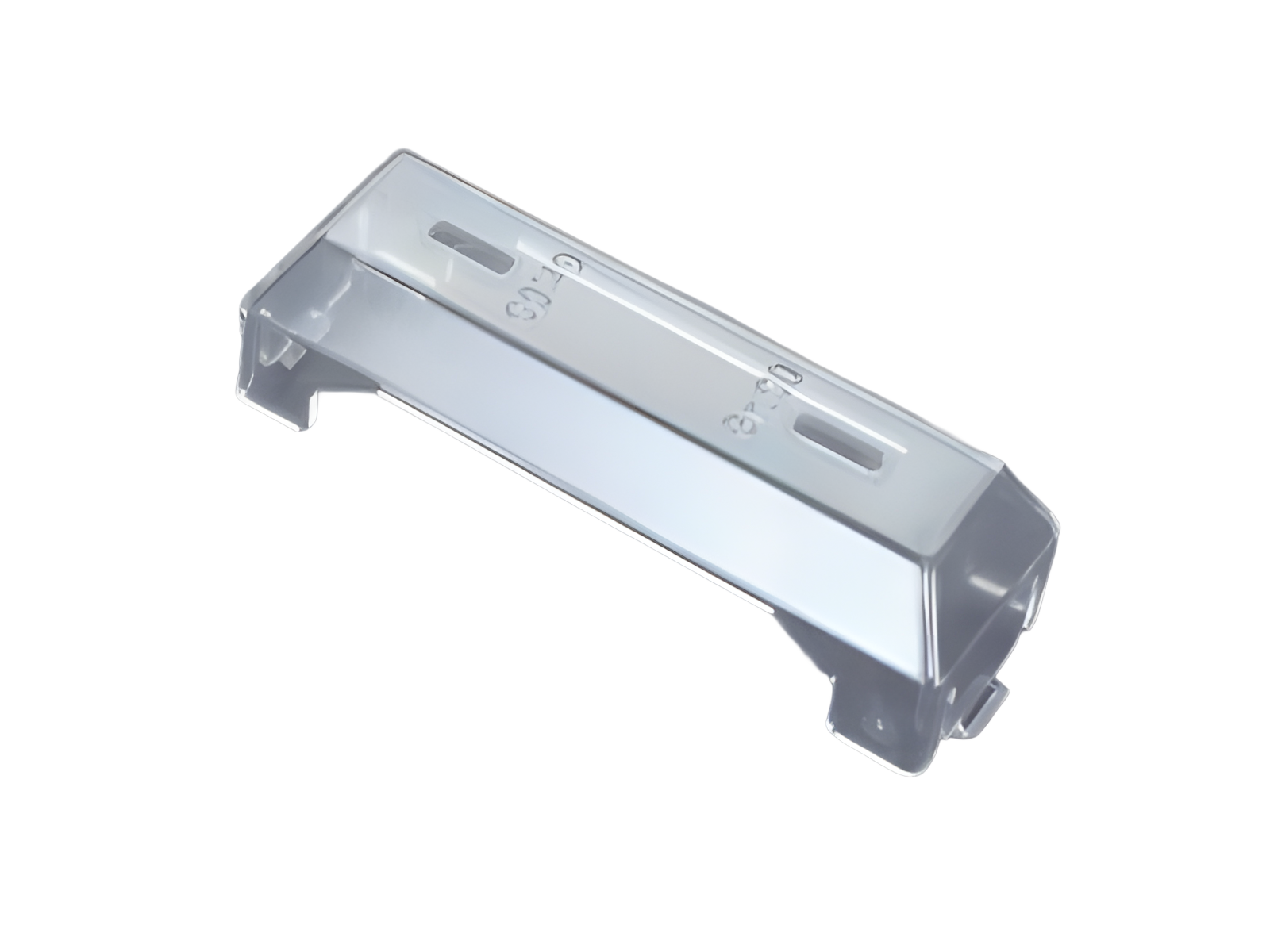

tapa fusible (79448)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 79448 000

tapa fusible

para base NH y 33705

NH 00

sistema

60Classic, 100Energy

grupo de producto	10
subgrupo	66

embalaje	30
EAN	4021267794484

ETIM 5.0	EC001660
ETIM 8.0	EC001660

Homologaciónes

Normas

IEC 60269-1:2006 + A1:2009 + A2:2014
IEC 60269-2:2013 + A1:2016

Datos técnicos

datos IEC
Normas
IEC 60269-1:2006 + A1:2009 + A2:2014 IEC 60269-2:2013 + A1:2016

datos mecánicos
An x A x P:	30 x 94 x 30
peso:	1,2 kg/100

cualidad de materiales
halogen-free:	Yes

Application notes


not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Se utiliza para

03587 000
QUADRON^®60Classic
parte inferior de base NH de 160 A
Size NH 00
tornillo, montaje con tornillos en barra
talla 00/1P
Mas

03369 000
QUADRON^®60Classic
parte inferior de base NH de 160 A
Size NH 00
brida
talla 00/1P
Mas

03370 000
QUADRON^®60Classic
parte inferior de base NH de 160 A
Size NH 00
tornillo
talla 00/1P
Mas

03656 000
QUADRON^®60Classic
portafusibles sobre barras NH de 160 A, salida parte frontal
Size NH 00
tornillo M8
talla 00/3P
Conexión cables por arriba
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

03761 000
QUADRON^®Panel
parte inferior de base NH de 160 A
Size NH 00
brida en ambos lados
talla 00/3P, con protección contra contacto
for mounting plate
Mas

03759 000
QUADRON^®Panel
parte inferior de base NH de 160 A
Size NH 00
tornillo M8 en ambos lados
talla 00/3P, con protección contra contacto
for mounting plate
Mas

03654 000
QUADRON^®60Classic
portafusibles sobre barras NH de 160 A, salida parte frontal
Size NH 00
borne de 70 mm²
talla 00/3P
Conexión cables por arriba
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

03212 000
QUADRON^®Panel
parte inferior de base NH de 160 A
Size NH 00
tornillo M8 en ambos lados
talla 00/3P, con tapa de protección contra contacto larga
for mounting plate
Mas

03758 000
QUADRON^®Panel
parte inferior de base NH de 160 A
Size NH 00
tornillo M8 en ambos lados
talla 00/1P, con protección contra contacto
for mounting plate
Mas

03760 000
QUADRON^®Panel
parte inferior de base NH de 160 A
Size NH 00
brida en ambos lados
talla 00/1P, con protección contra contacto
for mounting plate
Mas

03299 000
QUADRON^®60Classic
parte inferior de base NH de 160 A
Size NH 00
tornillo M8
talla 00/3P
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

33705 000A
QUADRON^®185Power
base vertical para fusibles NH, 160 A
Size NH 00
talla 00, forma constructiva abierta
tornillo M8, modelo plano
para barras: 30, 40, 60, 80, 100, 120 x 10
Mas

03199 000
QUADRON^®60Classic
parte inferior de base NH de 160 A
Size NH 00
borne-brida
talla 00/3P
Conexión cables por arriba o por abajo
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

https://pim.woehner.de/ES/DE/1000048179

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
