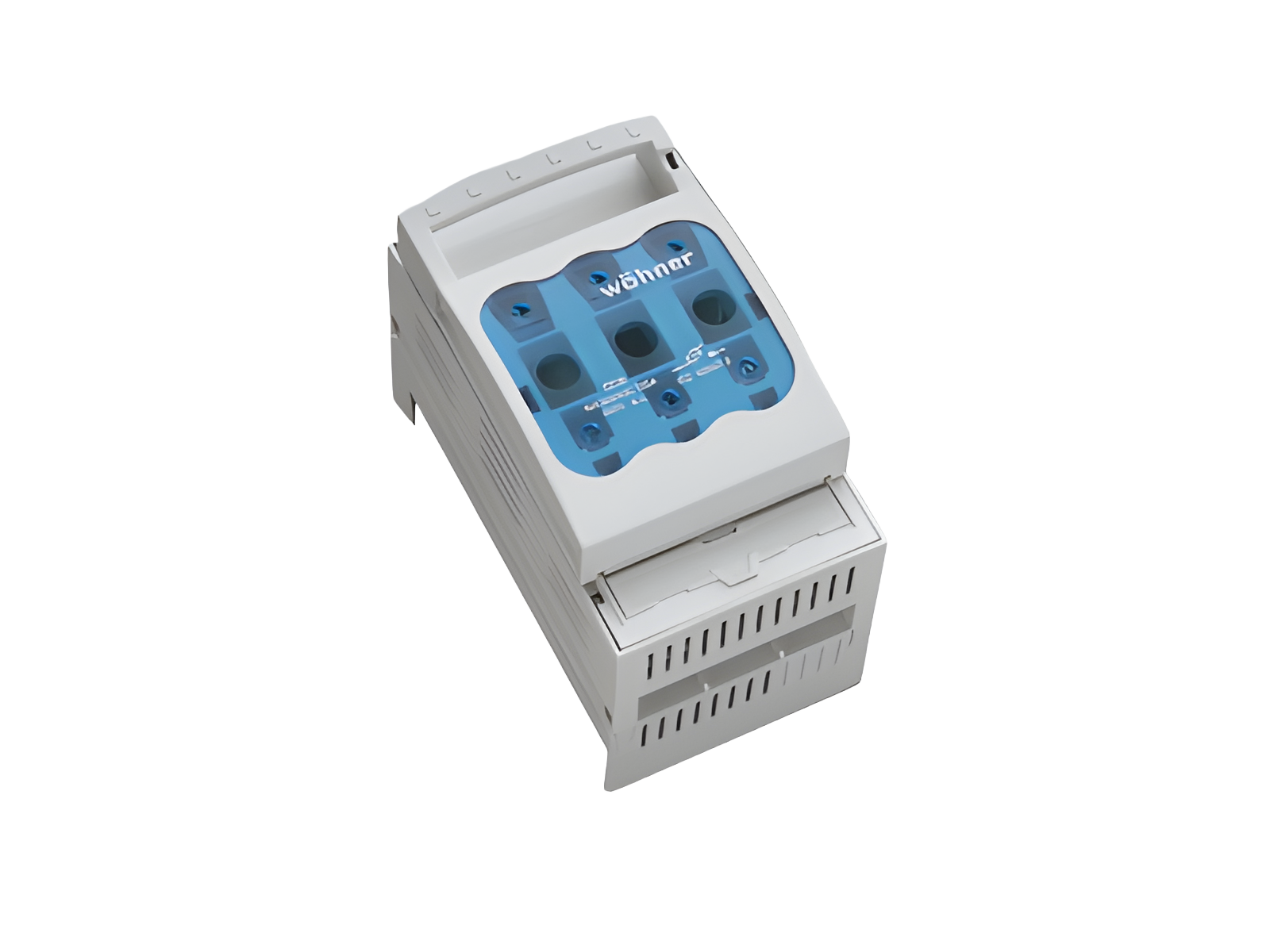

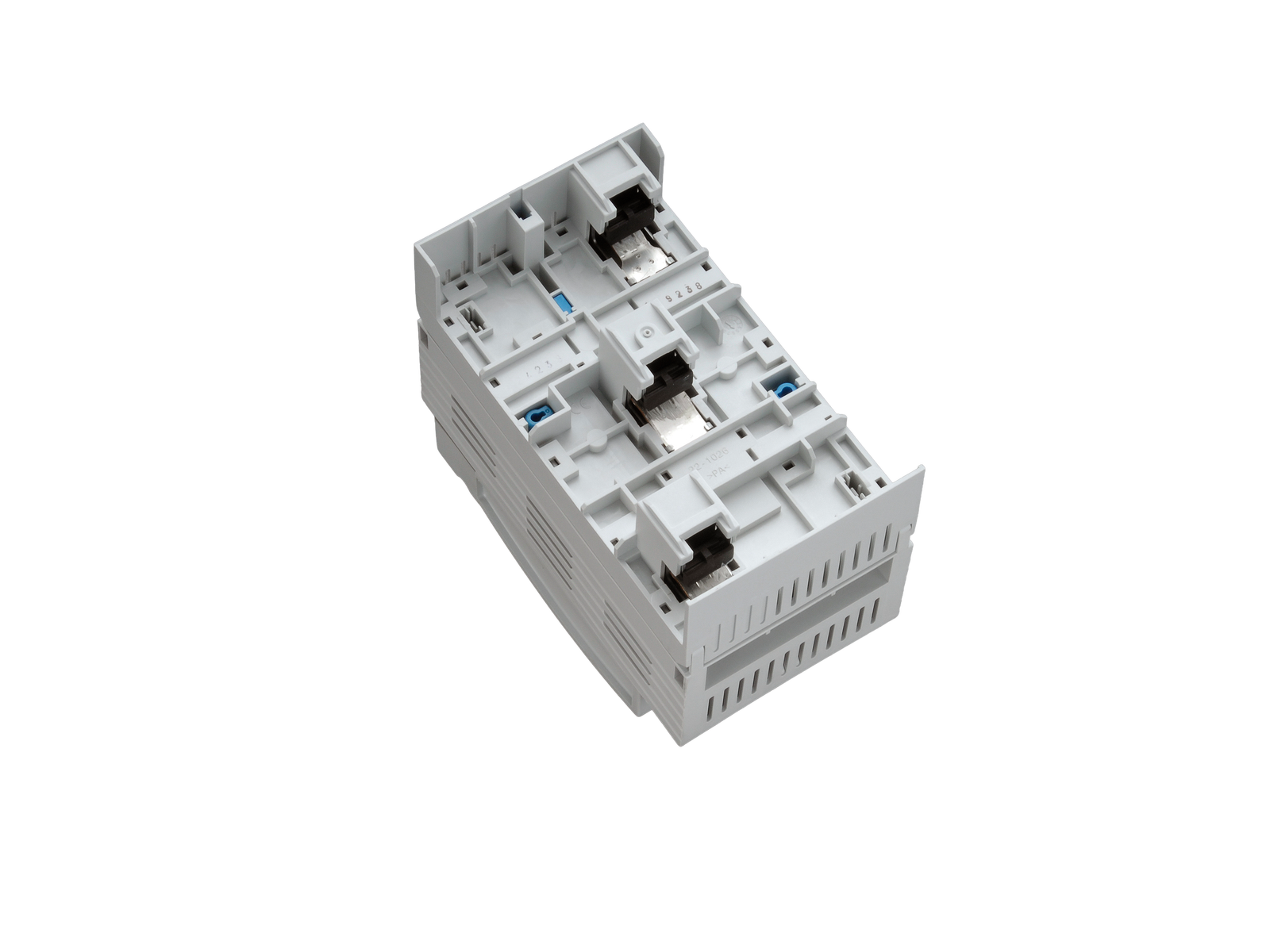

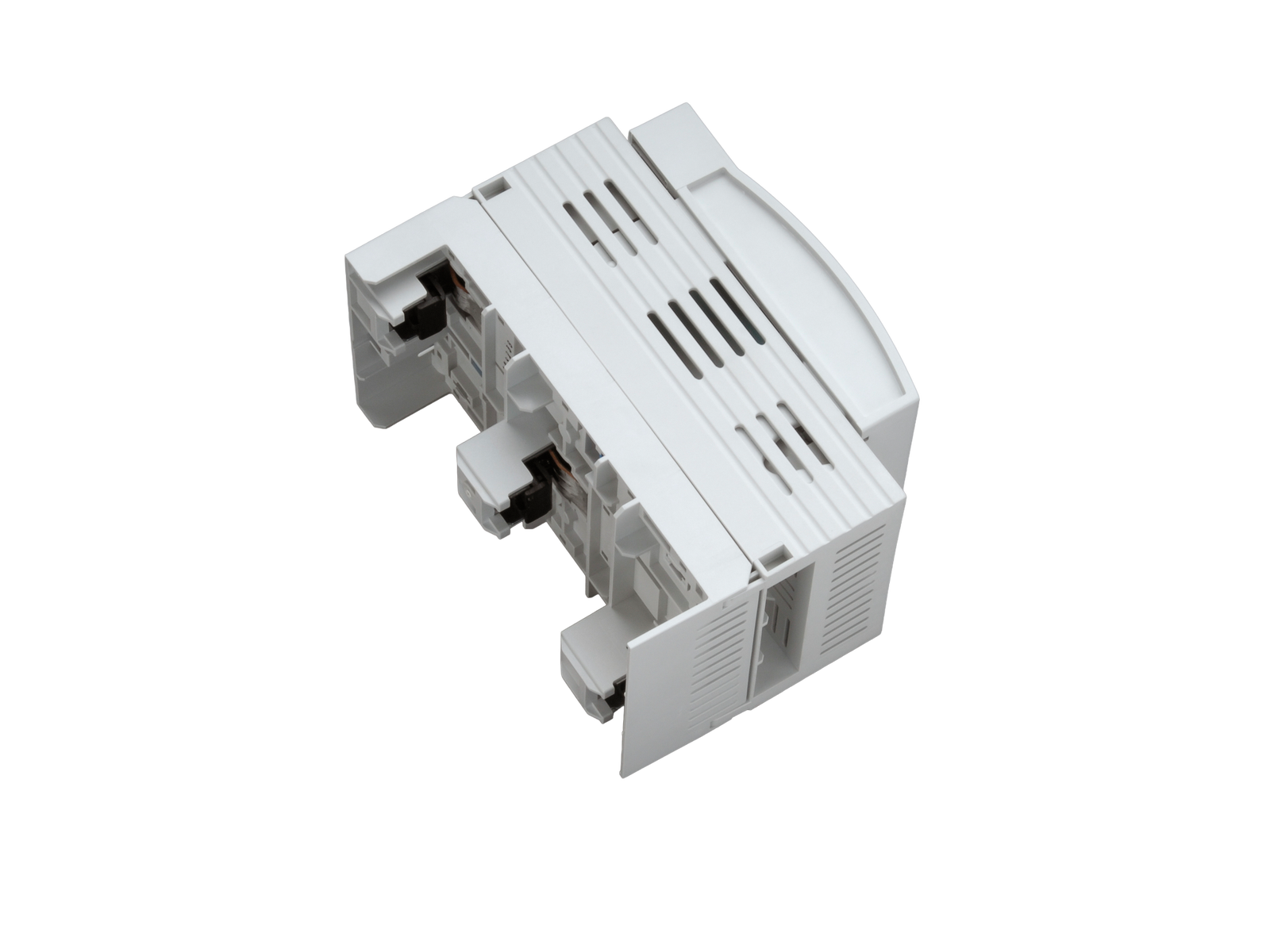

seccionador NH, talla 000, 125 A, montaje sobre barras, conexión superior / inferior (33416)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 33416000

QUADRON®30Compact

seccionador NH, talla 000, 125 A, montaje sobre barras, conexión superior / inferior

borne-brida

Conexión cables por arriba o por abajo

para barras 12 x 5, 10

sistema

30Compact 3P

ventajas del producto

CrossLink® adapter technology
Fast and safe conversion of the connection for top or bottom; the parts under voltage remain shock protected
Simple and safe clicking into place and making contact
Safe connection through shock protection split into two

grupo de producto 09
subgrupo 22
embalaje 1
EAN 4021267334161
ECLASS 6.1 27142108
ECLASS 7.1 27142108
ETIM 4.0 EC001040
ETIM 5.0 EC001040

Homologaciónes

Normas

IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only

UL 4248-1

homologaciónes

IEC (CB) , UL , VDE , CCC , DNV GL

for UL feeder circuits >250V

tipo: QCB-NH000

UL file: E230163, UL category (for USA): IZLT2 https://www.ul.com

CCC certificate: 2010010302405871

Datos técnicos

para fusibles de tamaño: NH 000
fusibles según norma: IEC / HD 60269-2
potencia disipada del fusible permitida: 9 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
datos IEC
Normas
IEC 60947-1:2020
IEC 60947-3:2020 AC ratings only
datos electricos IEC
intensidad de corriente nominal (IEC): 125 A
tensión nominal (IEC) AC: 690 V
tensión nominal (IEC) DC: 440 V
tensión nominal de aislamiento Ui AC: 800 V
tensión nominal de aislamiento Ui DC: 500 V
tensión de pico Uimp: 6 kV
Utilisation category AC (IEC 60947-3) : AC-23B (400 V)
AC-22B (500 V)
AC-21B (690 V)
Utilisation category DC (IEC 60947-3) : DC specifications: 2 current paths (L1,L3) in series
DC-22B (440V/63A)
DC-22B (220V/100A)
DC-21B (440V/80A)
DC-21B (220V/125A)
corriente de cortocircuito condicional con fusibles (AC): 50 kA / 400 V (125A)
50 kA / 500 V (100A)
50 kA / 690 V (50A)
aprobado con fusibles de característica: gG

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 8,8 W.

(The power dissipation at full load would be 13,8 W.)

datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) DC: 800 V
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
for fuse links IEC 60269-2 / DIN VDE 0636-2 size 000 (max. 21mm wide) up to 9W power dissipation
Special operating conditions corresponding to IEC / EN 61439-1 may yield to foulty activations of pilot switches and fuse monitors. The operating conditions have to be considered for the analysis of status signals.
Entsprechend den angegeben AC- und DC- Schalteigenschaften und unter Berücksichtigung der Überlastbedingungen, sind gewisse Abstände zu geerdeten Metallteilen einzuhalten. Nähere Informationen auf Anfrage.
Bei Verwendung als Trennschalter ist die Einhaltung der Abstände nicht erforderlich.

Bei Dauerbetrieb von mehreren Geräten nebeneinander ist der Bemessungsbelastungsfaktor nach VDE 0660 Teil 500 / EN60439-1, Tabelle 1 zu beachten.
System component: degree of protection IP30 at front as per DIN EN 60529, degree of protection near terminal depends on installation, adapter module: front side degree of protection IP20 as per DIN EN 60529 (finger-safe)
datos UL
Normas
UL 4248-1
for UL feeder circuits >250V
datos electricos UL
intensidad de corriente nominal (UL): 125 A
tensión nominal (UL) AC: 600 V
frecuencia nominal (UL): 50 / 60 Hz
SCCR: 100 kA
datos mecánicos
An x A x P: 90 x 160 x 98
peso: 90,0 kg/100
Polaridad: 3 polos
para barras: 12 x 5, 10
grado de protección frontal: IP30

Busbar connector: externally tensioned contacting, convenient click mechanism, simple conversion of the combination bases from 5 to 10mm-thick busbars

puntos de apriete
cage clamp connection
screw drive: S4
wire stripping: 20 mm
min. cross-section: 1,5 mm²
max. cross-section: 50 mm²
Md min.: 3,2 Nm
Md max.: 4,8 Nm
Not suitable for aluminium cables !


Box terminal:
2.5 -50mm² flexible cables,
1.5 -50mm² flexible cables with wire-end ferrules
1.5 - 10mm² solid round
16 - 50mm² stranded round
(flexible cables of maximum cross-section may not fit when using wire-end ferrule)
lam. Cu. 6-9 mm wide
Terminal space 10mm x 10mm

Application notes

Not suitable for aluminium cables !
Seccionadores de fusibles y bases seccionables según IEC 30947-3 solo se podrán usar con una mayor tensión a la nominal , hasta el valor de aislamiento, si son sados como simples bases portafusibles (sin función de seccionamiento), y si viene indicado bien visible sobre el mismo producto.
potencia disipada del fusible permitida: 9 W
requirements for contact parts: Fuse links with silver-plated contact pieces recommended.
For fuse links with nickel-plated contact pieces, a reduction factor of 0.8 is to be observed.
for UL feeder circuits >250V
