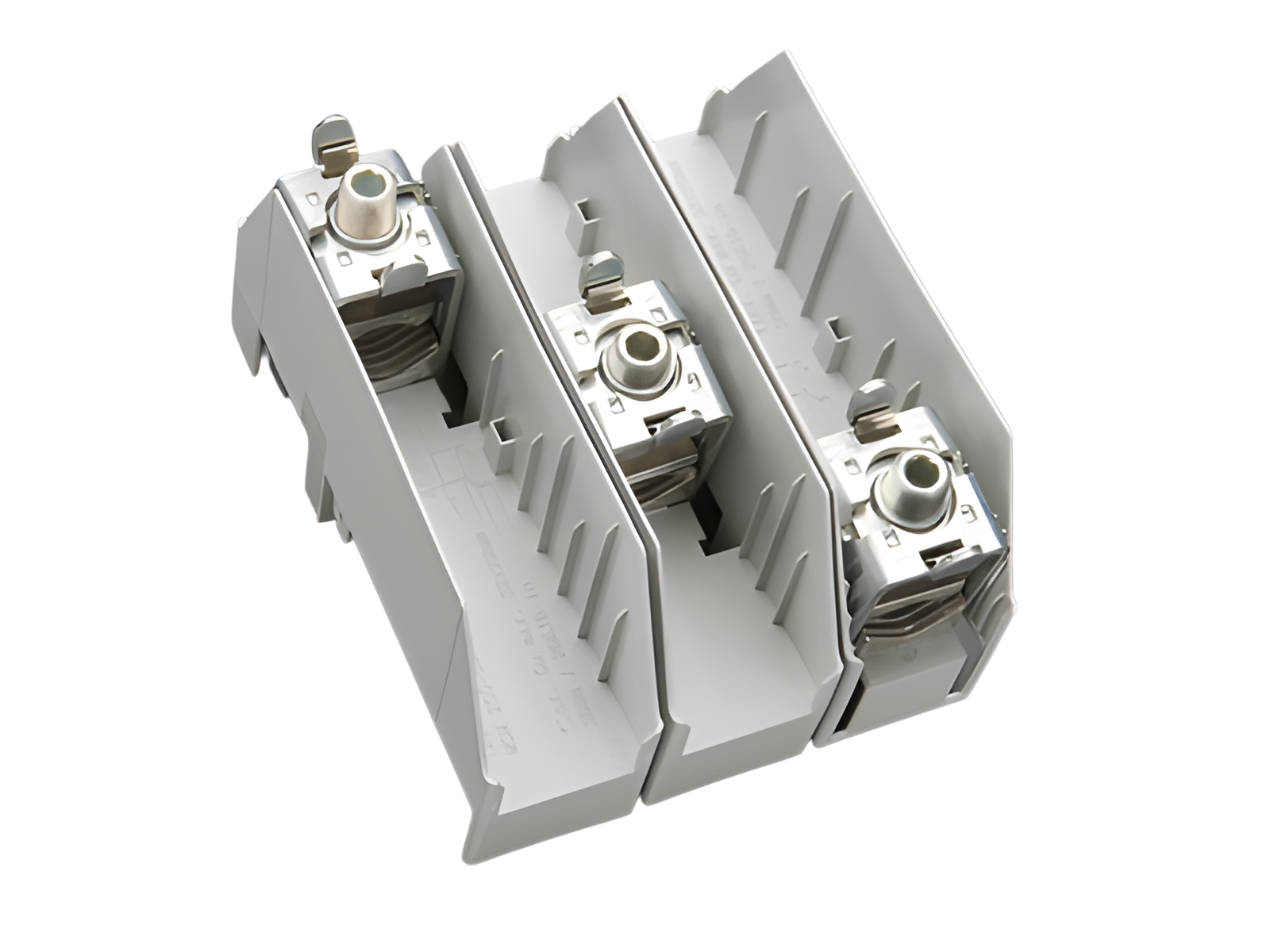

kit de conexión, 3 polos, sin tapa (01537)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01537000

CRITO®60Classic

kit de conexión, 3 polos, sin tapa

95 -  300 mm², AWG 3/0 - 600 MCM

para barras 20, 25, 30 x 5, 10 y barras perfiladas

sistema

60Classic

grupo de producto 07
subgrupo 51
embalaje 1
EAN 4021267015374
ECLASS 6.1 27141146
ECLASS 7.1 27141146
ETIM 4.0 EC000001
ETIM 5.0 EC000001

Homologaciónes

Normas

IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003

UL 508

homologaciónes

CSA , UL , DNV GL

for UL feeder circuits >250V

tipo: M300-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com

CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003
datos electricos IEC
intensidad de corriente nominal (IEC): 500 A
tensión nominal (IEC) AC: 690 V
resistencia a corriente de pico Ipk máx. : 67.2 kA
datos adicionales IEC

Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.
tensión máxima (IEC) AC: 1000 V
tensión máxima (IEC) DC: 1500 V
máxima intensidad de corriente (IEC): 560 A
datos UL
Normas
UL 508
for UL feeder circuits >250V
suitable for field-installed conductors
datos electricos UL
intensidad de corriente nominal (UL): 420 A
tensión nominal (UL) AC: 600 V
frecuencia nominal (UL): 50 / 60 Hz
for wires UL: Cu 75°C
SCCR unprotected max.: 25 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 200 kA
SCCR: 35 kA with any DIVQ/7 circuit breaker 400 A / 600 V AC
200 kA with JDDZ fuse Class L 800 A / 600 V AC
100 kA with JDDZ fuse Class L 1200 A / 600 V AC
200 kA with fuse JDDZ Class J 600 A / 600 V AC
65 kA with any DIVQ/7 circuit breaker 400 A / 480 V AC
datos mecánicos
An x A x P: 153 x 184 x 115
peso: 155,5 kg/100
Polaridad: 3 polos
para barras: 20, 25, 30 x 5, 10 y barras perfiladas
puntos de apriete
screw clamp connection
screw drive: S8
wire stripping: 38 mm
min. cross-section: 95 mm²
max. cross-section: 300 mm²
Md min.: 24,0 Nm
Md max.: 36,0 Nm
Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
torque Alu: Alu: Md 30 - 36 Nm

min. cross-section UL: AWG 3/0
max. cross-section UL: MCM 600
torque (UL): 266 lb-in
for wires UL: Cu 75°C


for applications acc. to IEC / EN :
Cu 95 - 300 mm² stranded round cables and stranded sectored cables as well as flexible cables (directly)
Cu 240 - 300 mm² fine stranded flexible cables (directly)
Al 120 - 300 mm² stranded round cables and stranded sectored cables
Al 120 - 240 mm² solid sectored cables

for applications acc. to UL / CSA :
Cu 95 - 300 mm² / AWG 3/0 - MCM 600

Application notes

Suitable for aluminium cables.
When using aluminium cables, observe the maintenance instructions.
La capacidad de aislamiento del artículo depende de las condiciones de la instalación.
for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

01539000
tapa, 3 polos
180 mm de anchura
180 x 200 x 90
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

01540000
tapa, 3 polos
250 mm de anchura
250 x 200 x 90
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

01554000
perfil de separación, para sistemas de 3 polos
para montaje en la parte frontal, 1,10 m de longitud, para el soporte 01136
3 x 190 x 1100
Mas

01555000
perfil de cierre
superior / inferior, 1,10 m de longitud, para los soportes 01136 o 01137
3 x 109 x 1100
Mas

01136000
set de soportes para perfiles de cierre
para sistemas de barras de 3 polos
set formado por soporte izquierdo y derecho, para las tapas 01554, 01555 y 01417
para barras: 12, 15, 20, 25, 30 x 5, 10 y barras perfiladas
Mas

01417000
perfil de cierre
superior / inferior, ranurado, 1,10 m de longitud, para los soportes 01136 o 01137
3 x 118 x 1100
Mas
