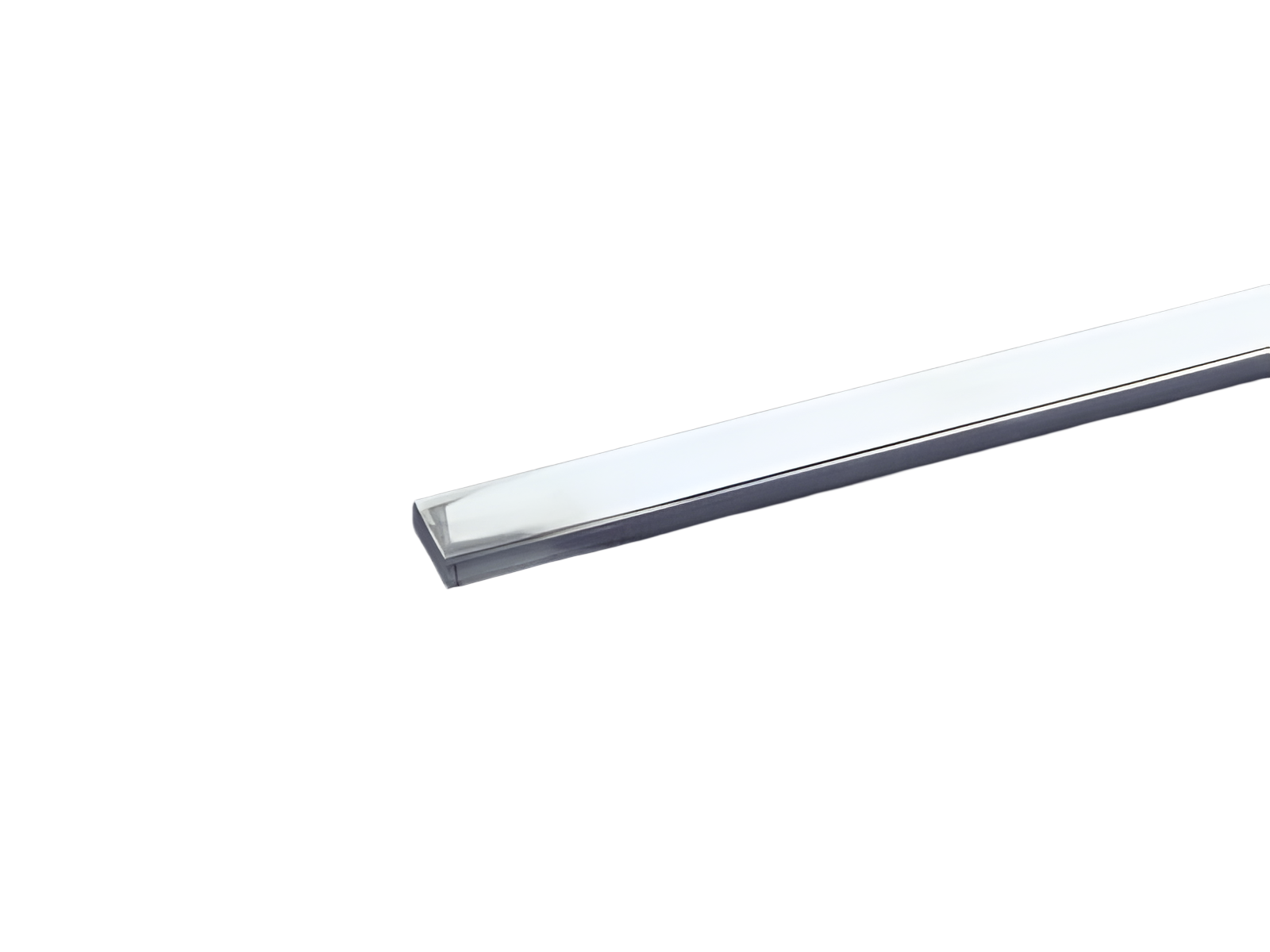

La imagen puede mostrar un producto similar.
Part No.: 01623000
barra 12 x 10
longitud de 2,40 m, estañado
sistema
60Classic, 30Compact 3P
ventajas del producto
Tin-plated Cu busbars considerably reduce the effort of preparing the contact points.
The Cu busbars are effective protected against aggressive media.
grupo de producto | 06 |
subgrupo | 83 |
embalaje | 1 |
EAN | 4021267016234 |
página del catálogo | 2020 : 2.1, 3.3 |
ECLASS 6.1 | 27370303 |
ECLASS 7.1 | 27370303 |
ETIM 4.0 | EC001522 |
ETIM 5.0 | EC001522 |
Normas
IEC 61439-1:2020
UL 508
homologaciónes
CSA , UL , DNV GL
for UL feeder circuits >250V
tipo: 12x10-L
UL file: E123577, UL category (for USA): NMTR https://www.ul.com
UL file: E123577, UL category (for Canada): NMTR7 https://www.ul.com
CSA file: 110285, CSA class: 3211-37 https://directories.csa-international.org
Homologación CCC: no es obligatoria la certificación
datos IEC | |
Normas | |
IEC 61439-1:2020 |
datos eléctricos | |
Por favor, respete las carácterísticas de aislamiento del soporte de barras para su aplicación. |
short-circuit withstandability: | see product description of the used busbar support |
disipación de potencia del articulo:
The power dissipation at a typical load of 80 % results to 32,6 W.
(The power dissipation at full load would be 51,0 W.)
datos adicionales IEC | |
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro. |
current at 30 K : |
360 A |
Rated current as per UL 150A in 3-pole 60mm-System compact also 300A |
datos UL | |
Normas | |
UL 508 |
for UL feeder circuits >250V |
Considerando el aumento de temperatura permitida con las condiciones específicas de una instalación concreta, según UL (file E197039) es posible la siguiente capacidad de corriente | |
carga máx. según UL 508: | 300 A |
Prestar atención a la tensión nominal del soporte de barras usado. |
datos mecánicos | |
An x A x P: | 2400 x 12 x 10 |
peso: | 257,0 kg/100 |
Sección: | 120 mm² |
Edge radius 0.5
