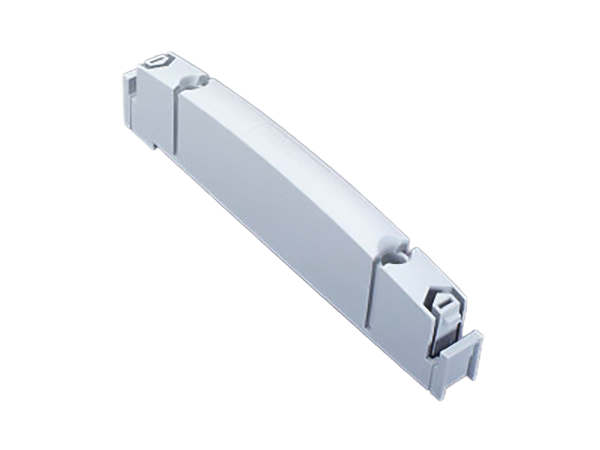

soporte para perfiles

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01017 000

para perfil de separación y perfil lateral de la cubeta

sistema

60Classic

grupo de producto	06
subgrupo	27

embalaje	4
EAN	4021267010171

ECLASS 14.0	27142190
ETIM 5.0	EC002498
ETIM 8.0	EC002498
ETIM 10.0	EC002498

Homologaciónes

Normas

IEC 61439-1:2020

EAC Type: CO-S

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos mecánicos
An x A x P:	20 x 217 x 48
peso:	10,7 kg/100

Is screwed onto busbar supports 01 495 and 01 485.

cualidad de materiales
halogen-free:	Yes

Application notes

For fastening tray edge and shrouding sections.

not applicable, since the product does not contain or carry any live parts or is not stressed in the case of a short-circuit

Links (Prices, CAD data)

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD data WSCAD

Downloads

| General technical information

| Mounting instructions

| CAD symbol 2D DXF

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

covers

01019 000
protección lateral
3 polos
230 mm
Mas

01037 000
perfil lateral de la cubeta
fino
17 x 36 x 1100
Mas

01038 000
perfil lateral de la cubeta
fino
17 x 36 x 700
Mas

01048 000
perfil lateral de la cubeta
fino
17 x 36 x 2400
Mas

01009 000
bandeja inferior
230 x 1100
Mas

09015 000A
bandeja inferior
ranurado
230 x 1100 x 34
Mas

09014 000A
bandeja inferior
ranurado
230 x 700 x 34
Mas

01010 000
bandeja inferior
230 x 700
Mas

01045 000
bandeja inferior
230 x 2400
Mas

Se utiliza para

01495 000
soporte para barras universal
3 polos con orificios internos para atornillar
para barras: 12, 15, 20, 25, 30 x 5, 10
Mas
