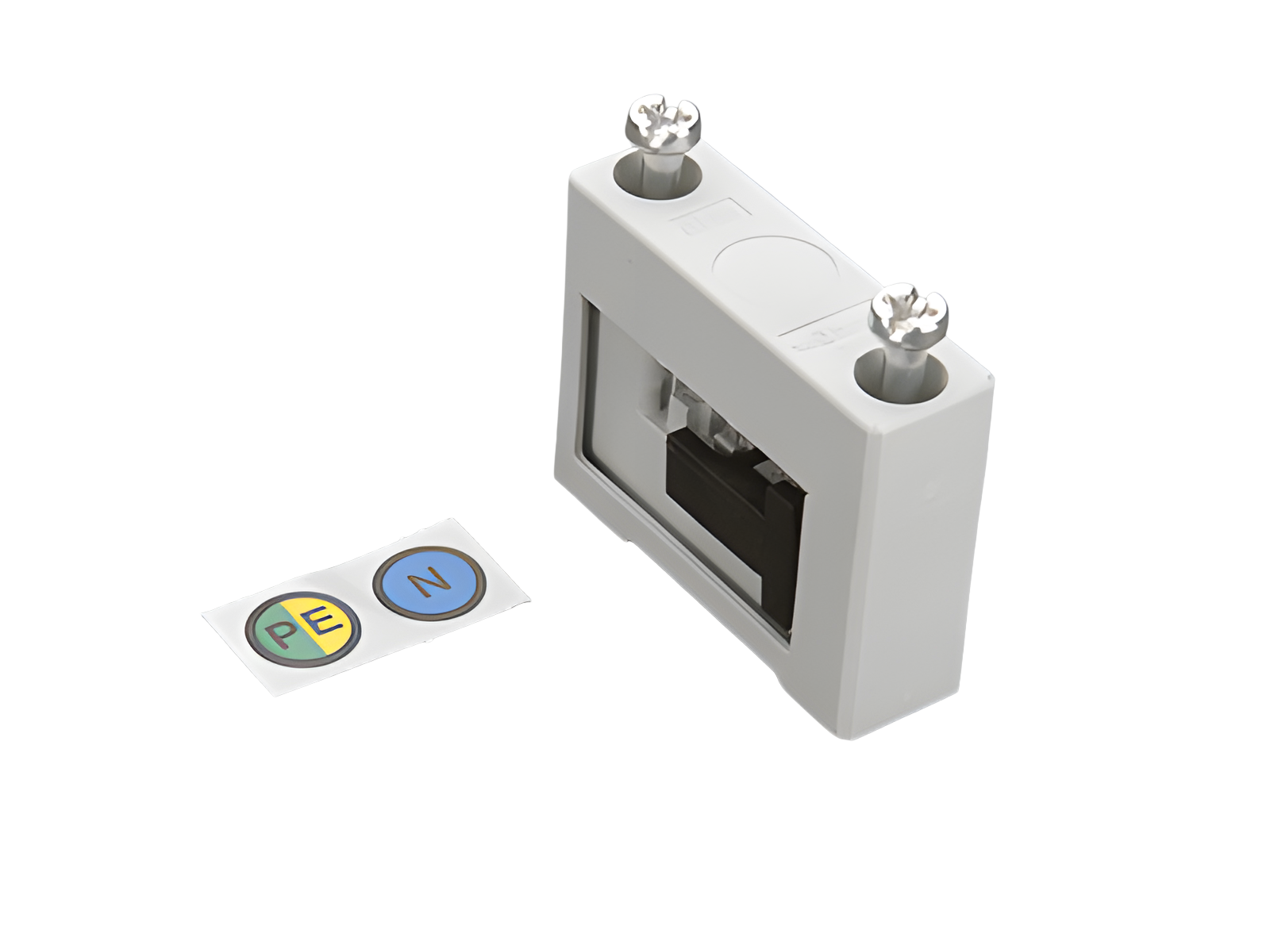

soporte para PE/N (01601)

La imagen puede mostrar un producto similar.

Descripción

Part No.: 01601 000

soporte para PE/N

1 polo, montaje individual posible

para barras 12, 20, 30 x 5, 10

sistema

60Classic

grupo de producto	06
subgrupo	03

embalaje	1
EAN	4021267016012

ECLASS 6.1	27400607
ECLASS 7.1	27400607
ETIM 4.0	EC001166
ETIM 5.0	EC001166

Homologaciónes

Normas

IEC 61439-1:2020

UL 508

homologaciónes

UL , DNV GL

for UL feeder circuits >250V

tipo: S489-L

UL file: E123577, UL category (for USA): NMTR https://www.ul.com

UL file: E123577, UL category (for Canada): NMTR8 https://www.ul.com

Homologación CCC: no es obligatoria la certificación

Datos técnicos

datos IEC
Normas
IEC 61439-1:2020

datos electricos IEC
tensión nominal (IEC) AC:	690 V

frecuencia nominal (IEC):

50 / 60 Hz

tensión nominal de aislamiento Ui AC:	1000 V
tensión de pico Uimp:	6 kV

disipación de potencia del articulo:

The power dissipation at a typical load of 80 % results to 0,0 W.

(The power dissipation at full load would be 0,0 W.)

datos adicionales IEC
Los siguientes valores han sido verificados con los test bajo ciertas condiciones. Por favor, pregunte a Wöhner por estas condiciones antes de diseñar su cuadro.

tensión máxima (IEC) DC:

1500 V

Anzugsdrehmomente der Schrauben: 4 Nm

UL :
SCCR = 14 kA (Schienenträger im Abstand von 400 mm)

datos UL
Normas
UL 508

for UL feeder circuits >250V

datos electricos UL
tensión nominal (UL) AC:	600 V
frecuencia nominal (UL):	50 / 60 Hz

datos mecánicos
An x A x P:	20 x 65 x 50
peso:	5,9 kg/100
Polaridad:	1 polos
para barras:	12, 20, 30 x 5, 10

Application notes

La capacidad de aislamiento del artículo depende de las condiciones de la instalación.



for UL feeder circuits >250V

Links

Article master data, overviews and prices

Current prices and surcharges

3D and 2D data in a wide range of formats

CAD Daten WSCAD

Downloads

| General technical information

| CAD model 3D PDF

| CAD model 3D STP

| CAD symbol 2D DXF

| Data packet EPlan (*.edz)

| Dimensioned drawing

| EU declaration of conformity

| Product description (PDF)

| Product data for design verfication according to IEC / EN 61439-1

| Text for specification - extended version (*.rtf)

| Text for specification - standard version (*.rtf)

Accesorios

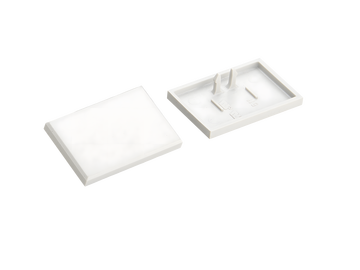

covers

01325 000
protección lateral
para los soportes para barras 01356 y 01601
Mas

https://pim.woehner.de/ES/DE/1000043814

Busca tu contacto

a la pagina de contactos

Wöhner GmbH & Co. KG
Elektrotechnische Systeme
Mönchrödener Str. 10
96472 Rödental

Order hotline (Germany)
+49 9563 751 161
order@woehner.de

Technical hotline (Germany)
+49 9563 751 260
support@woehner.com
